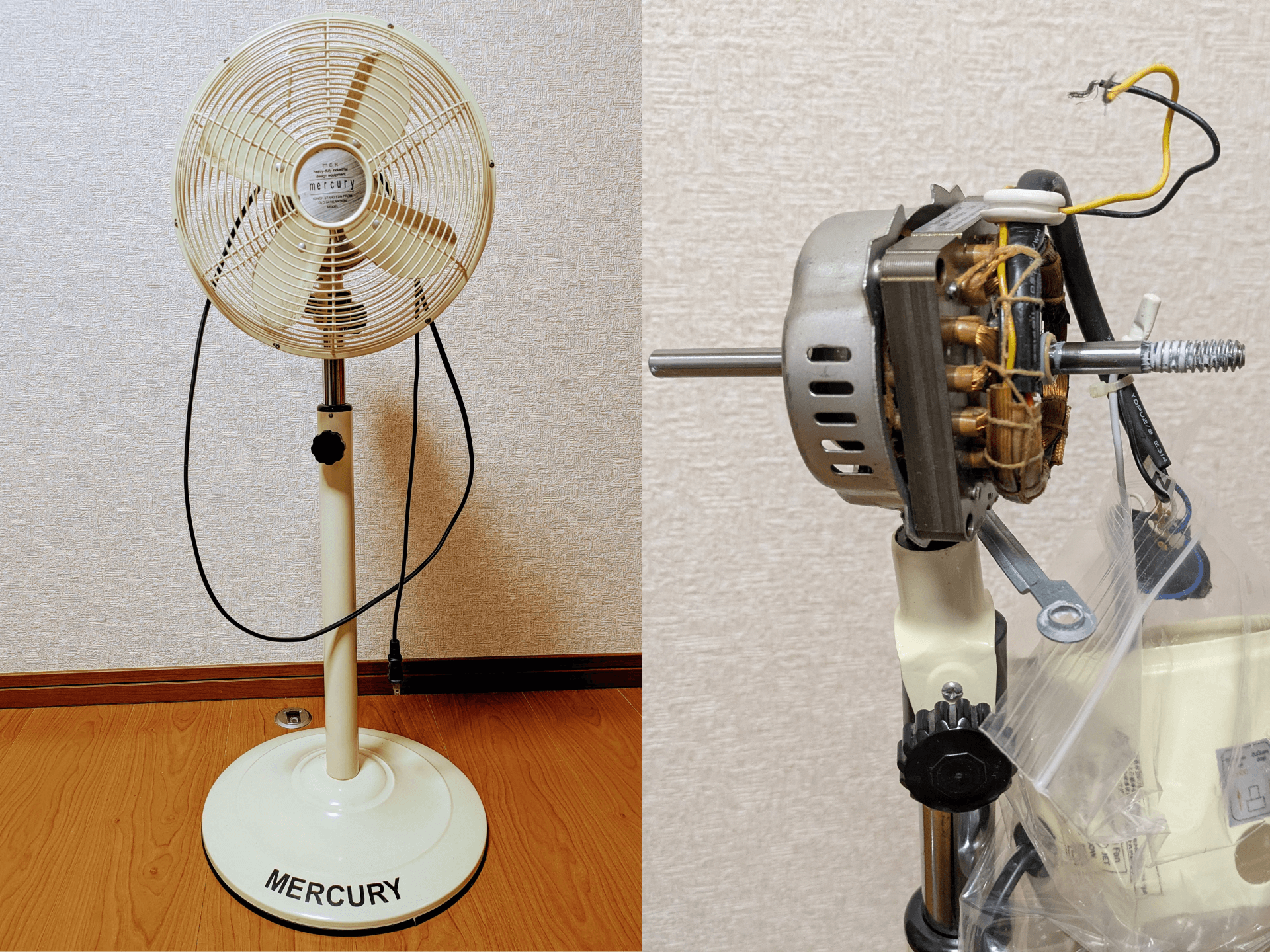

最近の扇風機は、DCモーターかブラシレスDCモーターで電気代が安いものが多いですが、今回修理するのはジモティーで譲って頂いたAC単相モーターのカッコいい扇風機です。
譲って頂いた扇風機は羽がゆっくりでしか回らないとの症状でしたので、フィルムコンデンサの容量抜けが原因だろうと見当をつけておりましたが、結果はスイッチのケーブル接続端子の清掃で羽根が勢いよく回るようになりました。
同時にローター軸と軸受ジョイントの固着したグリスの清掃及びグリス入れ替えと、軸に挿入されていた劣化したスペーサーの交換を行いました。
修理前後で軸を手で回した重さは殆ど変わらなかったので、軸周りの整備が扇風機の羽根がゆっくりしか回らない症状の解決策だったとは考えにくいです。
それでは扇風機を分解した写真を交えて紹介します。
扇風機の分解
この記事のACモーター扇風機の電気的な構成部品は、単相モーター、フィルムコンデンサ、スイッチ（３スピード切替）の３つだけですので非常にシンプルです。
ACモーター扇風機動作原理とフィルムコンデンサ
１００VのACモーター扇風機のモーターは単相モーターが使われ、
単相モーター内部には、主巻線と補助巻線の2つの巻線があり、
主巻線は電源に、補助巻線は進相コンデンサを介して電源に接続されています。
進相コンデンサで交流の位相を90度ずらしてニ相電源に近い波形を作り出し、回転磁界を発生させてローターに直結された軸と軸に取り付けられた羽根を回転させます。
進相コンデンサーにはAC電源が入力できる極性のないフィルムコンデンサーが使用されています。
あとは機械的な、ローター軸、軸受ジョイント、左右首振り機構などで、こちらもシンプルです。

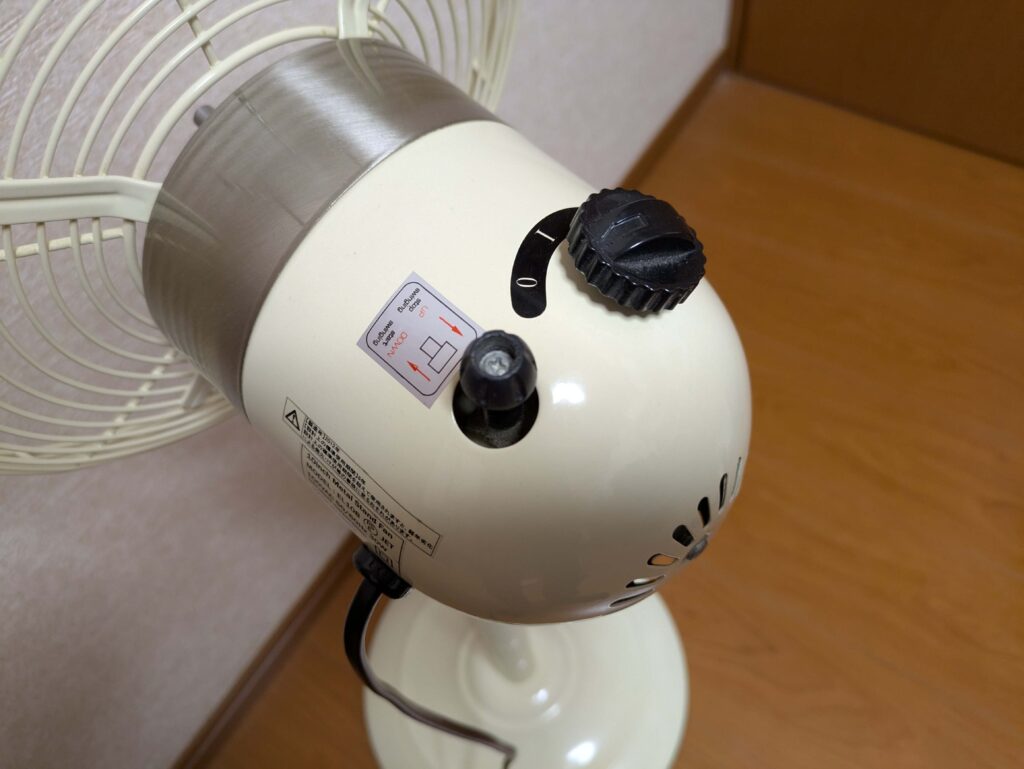

- 電源速度コントロールツマミ：上に引き抜くだけで外れます。
- 左右首振りツマミ：#２ドライバーでネジを外し上に引き抜くと外れます。

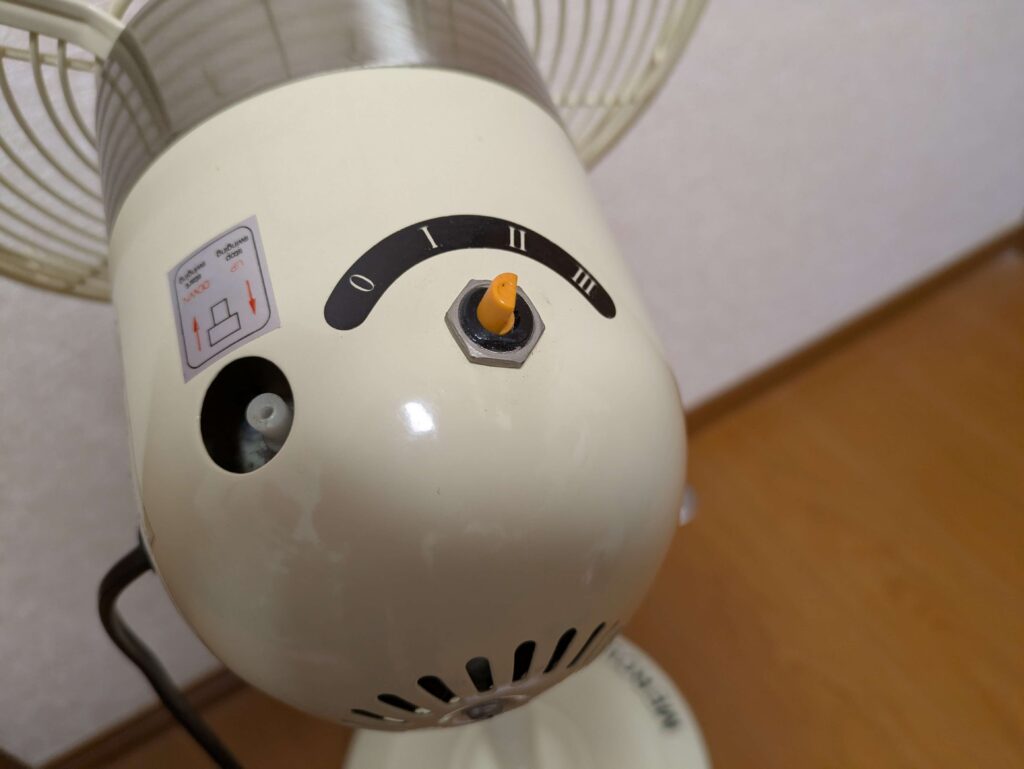

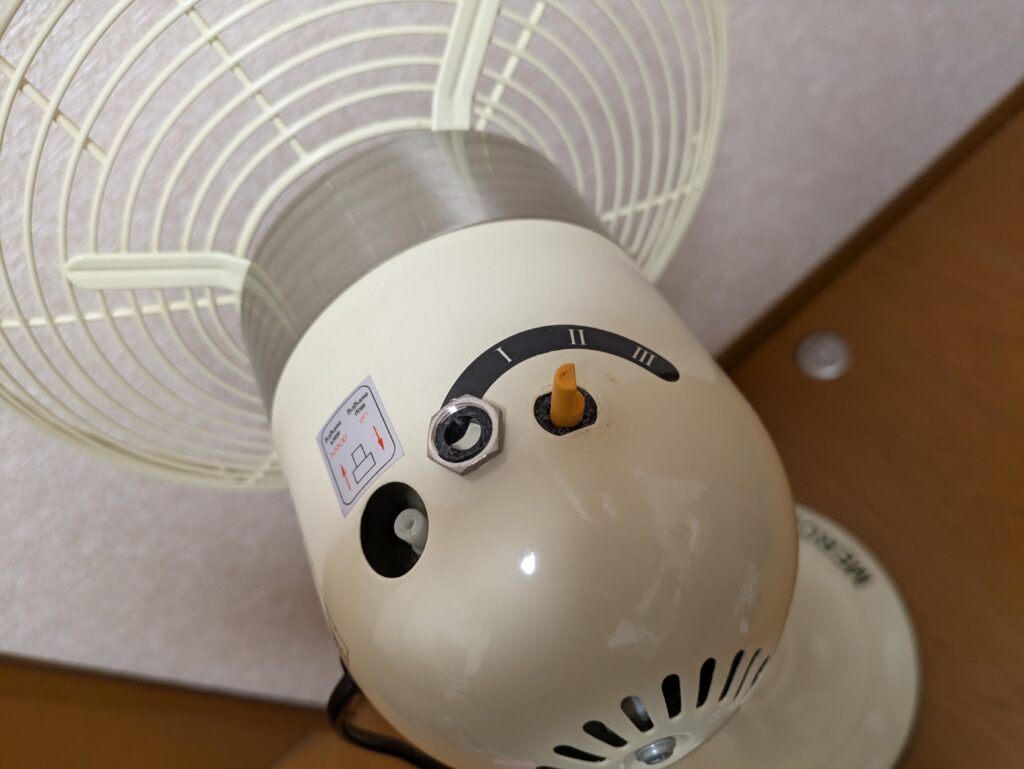

電源速度コントロールスイッチは１４ｍｍの六角ナットで固定されていたようですが、メネジ部が折れていました。
スイッチ分解後、アセトンで接着できたので材質はPPだと思われます。

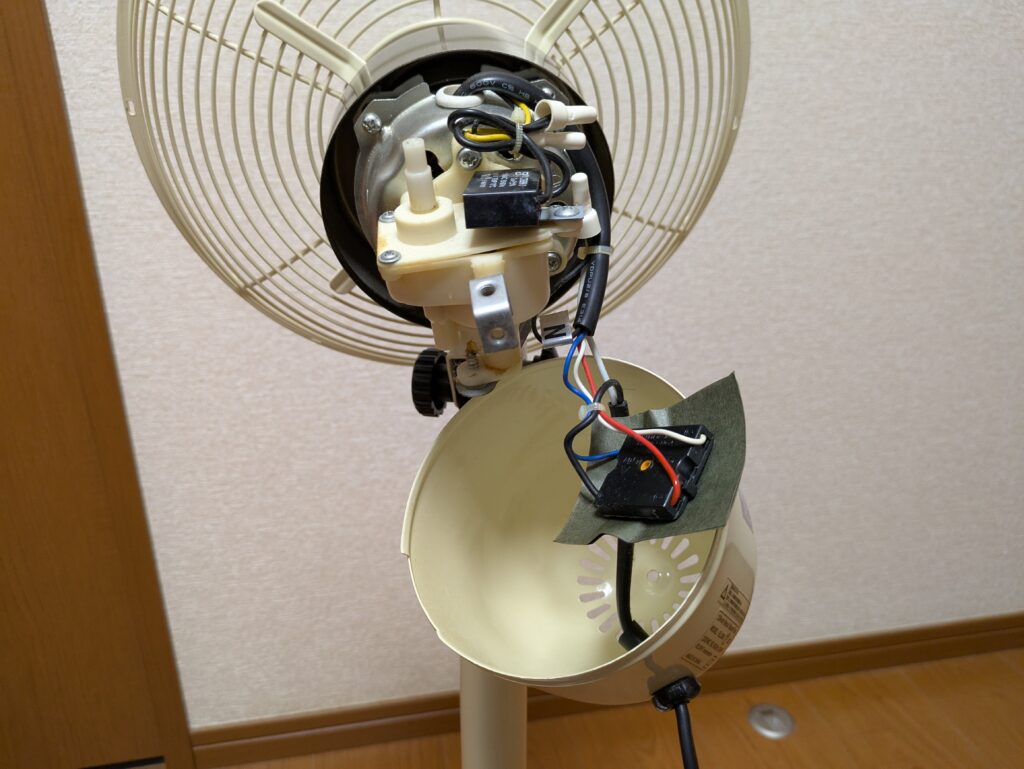

白いカバーは、頭が２．７の三角ボルトを一本外すと外れます。

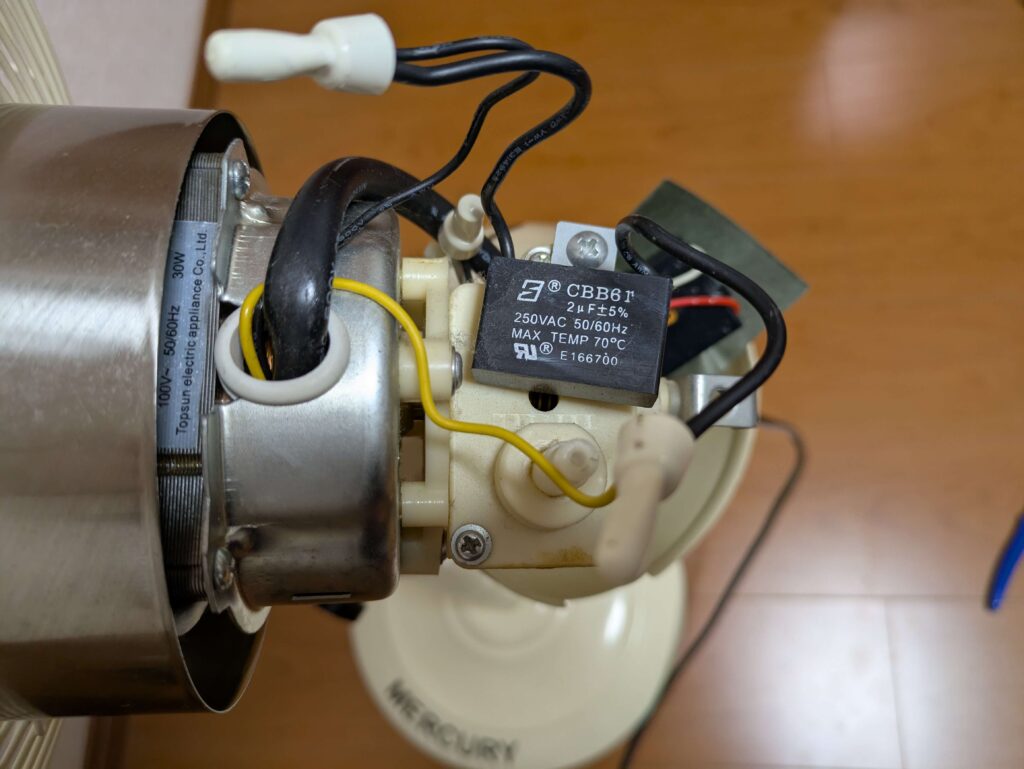

進相コンデンサー（フィルムコンデンサー）のタイラップと絶縁被覆付閉端接続子（CE形）を外してテスターでフィルムコンデンサーの容量を計測したところ１．９８μFだったので異常なし。
羽根とガードを外し、

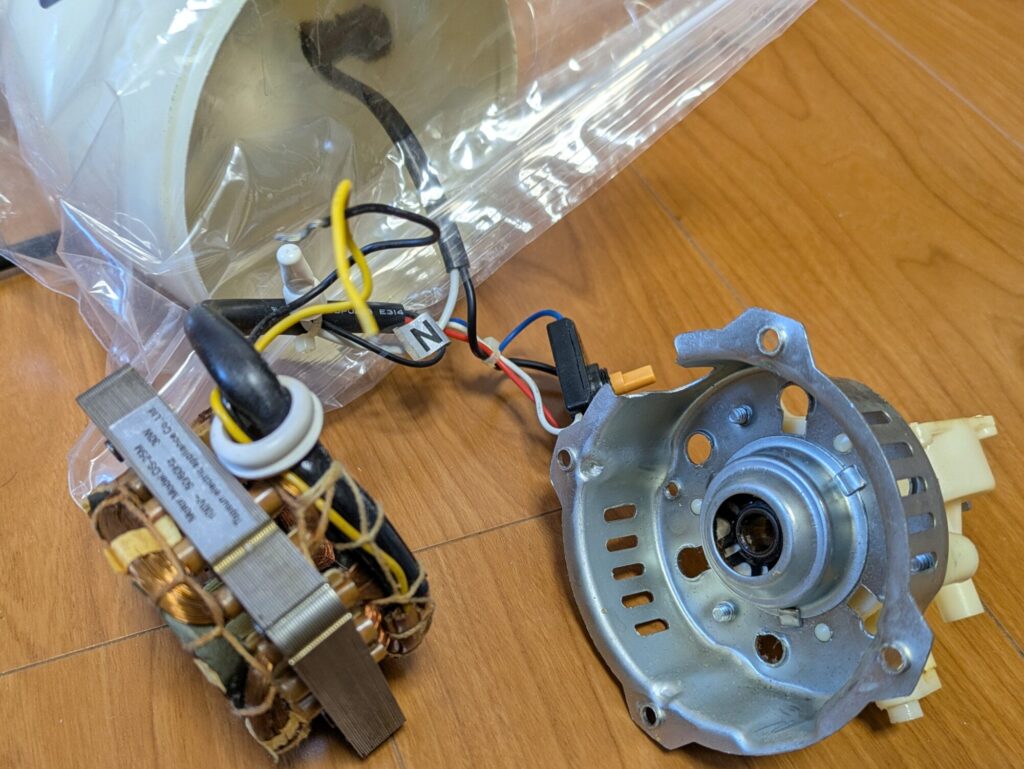

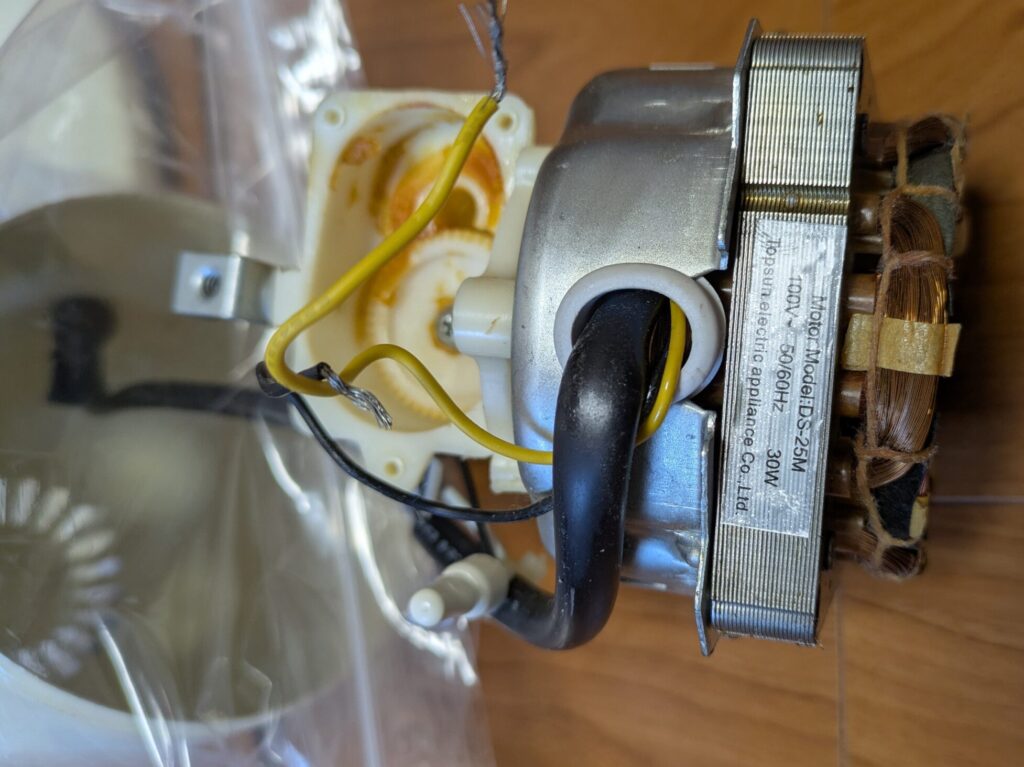

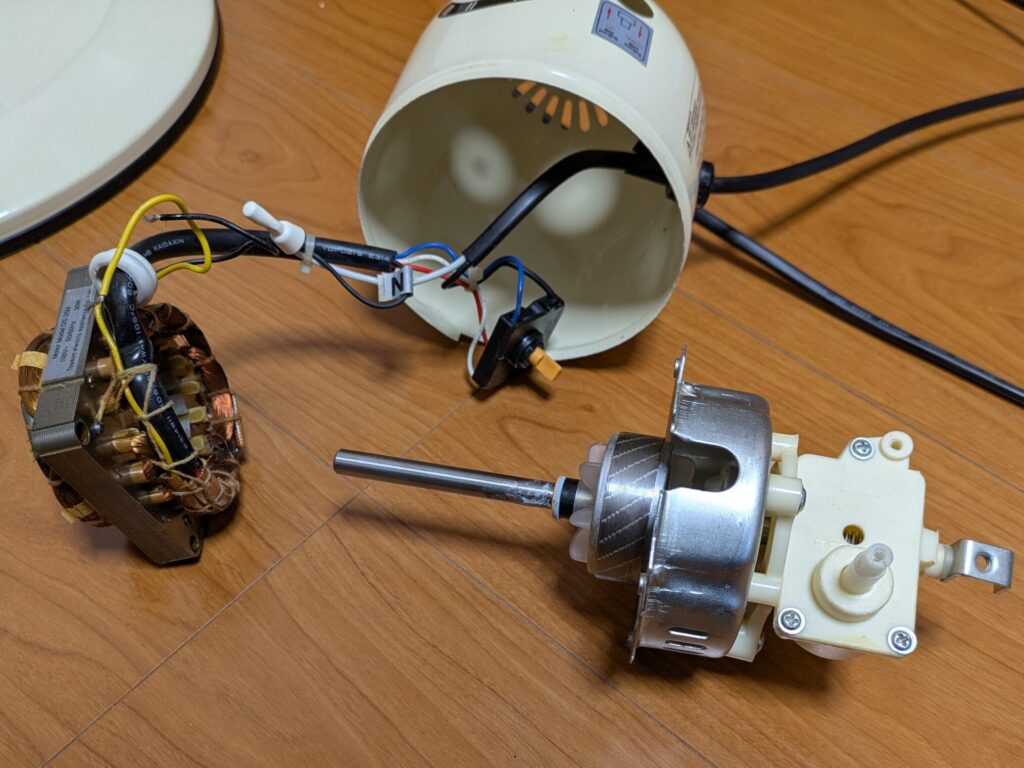

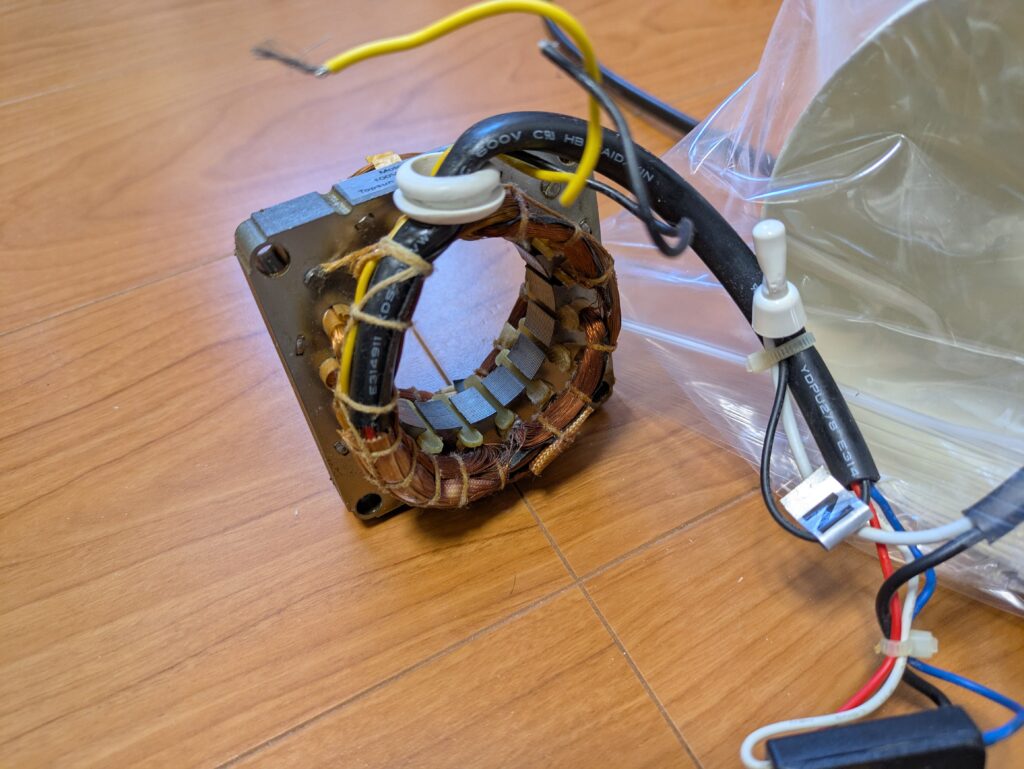

７ｍｍ六角ナットを４本外してモーターステーターと後ろ側モーターケースを外す。

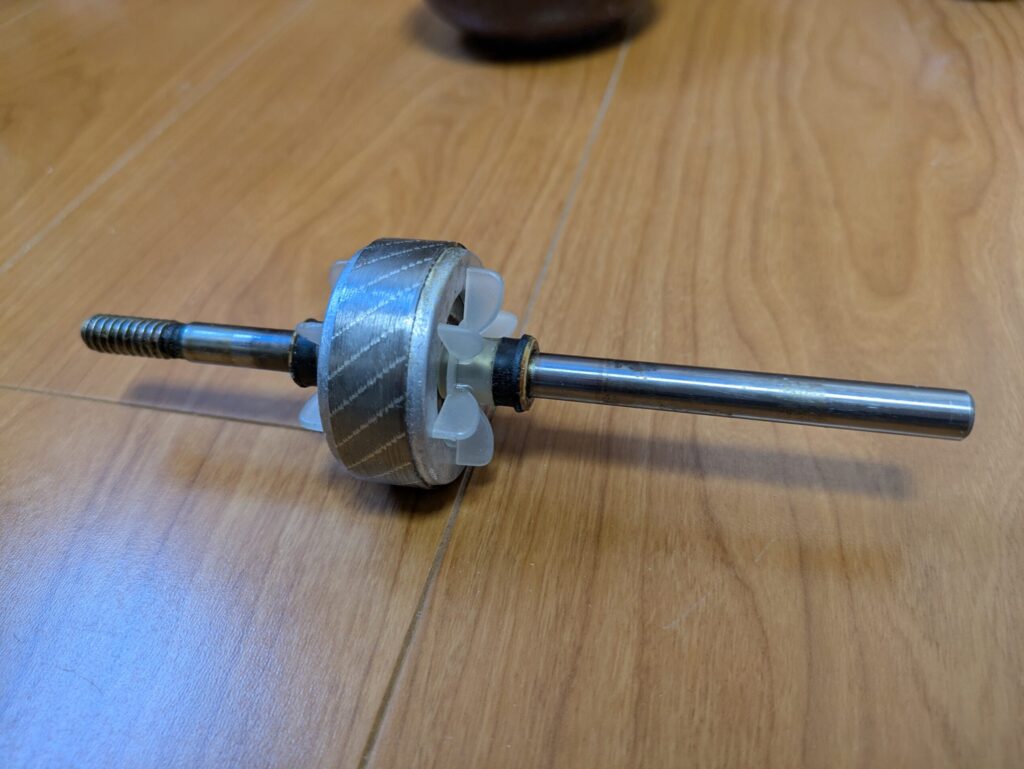

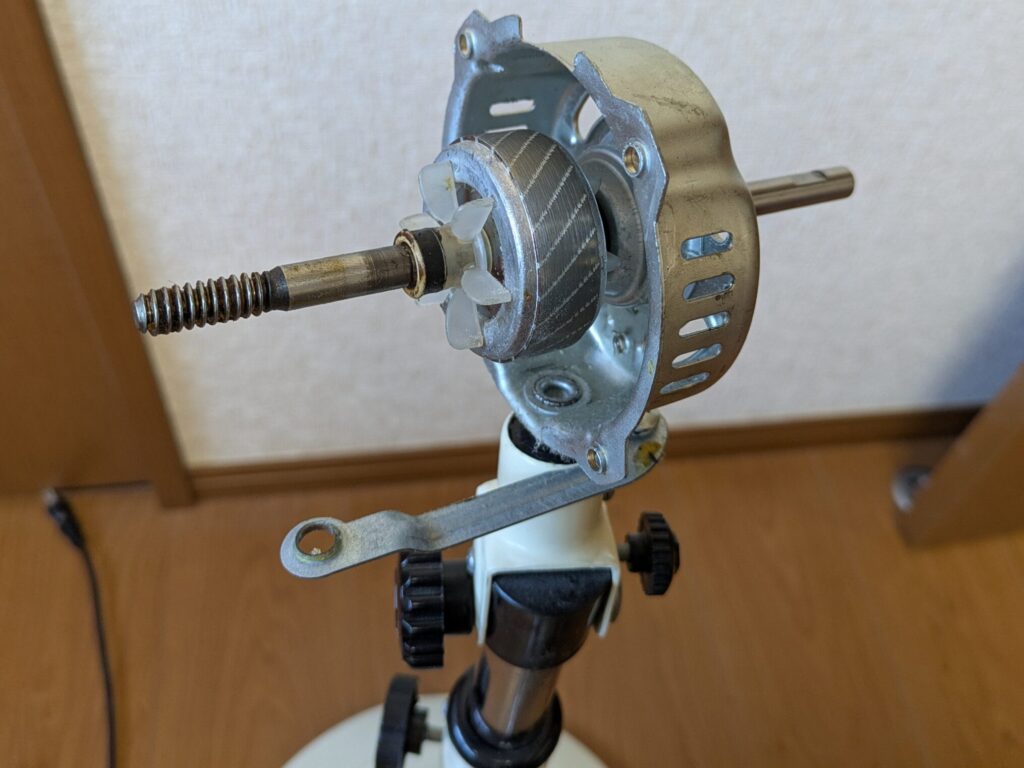

ローター軸、軸受ジョイントの清掃とグリス入れ替え

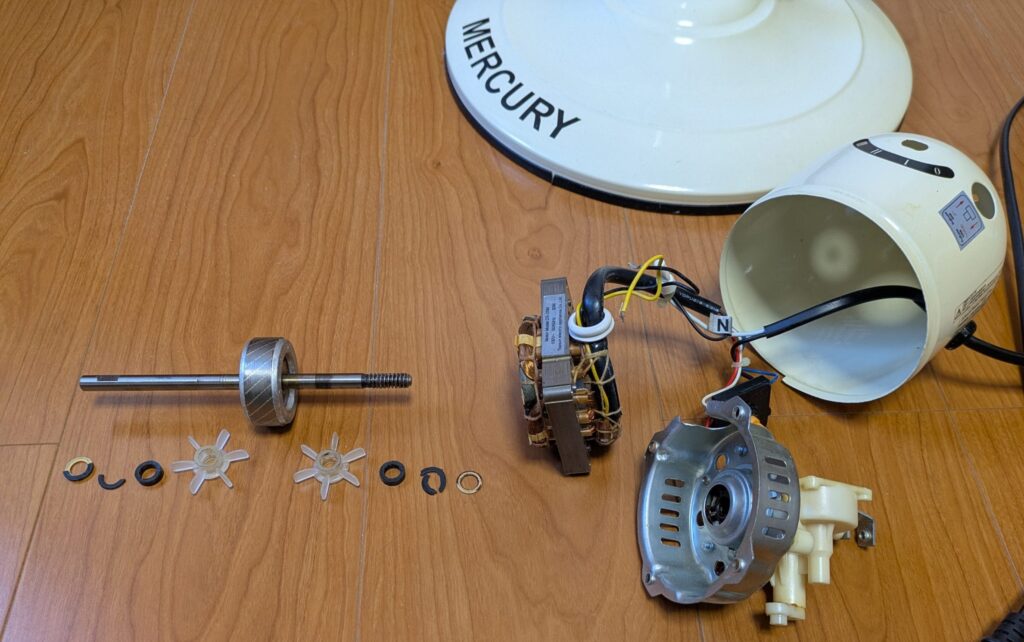

ローター軸のスペーサーなどの付属品を外す
前後白いプラスチックワッシャーに付いていた黒いワッシャーは割れていました。
割れた黒いワッシャーは、劣化が進んでパリパリに割れるので、素材はゴムなのかナイロンなのかも判別できません。
軸に挿入されていた劣化したスペーサーの交換

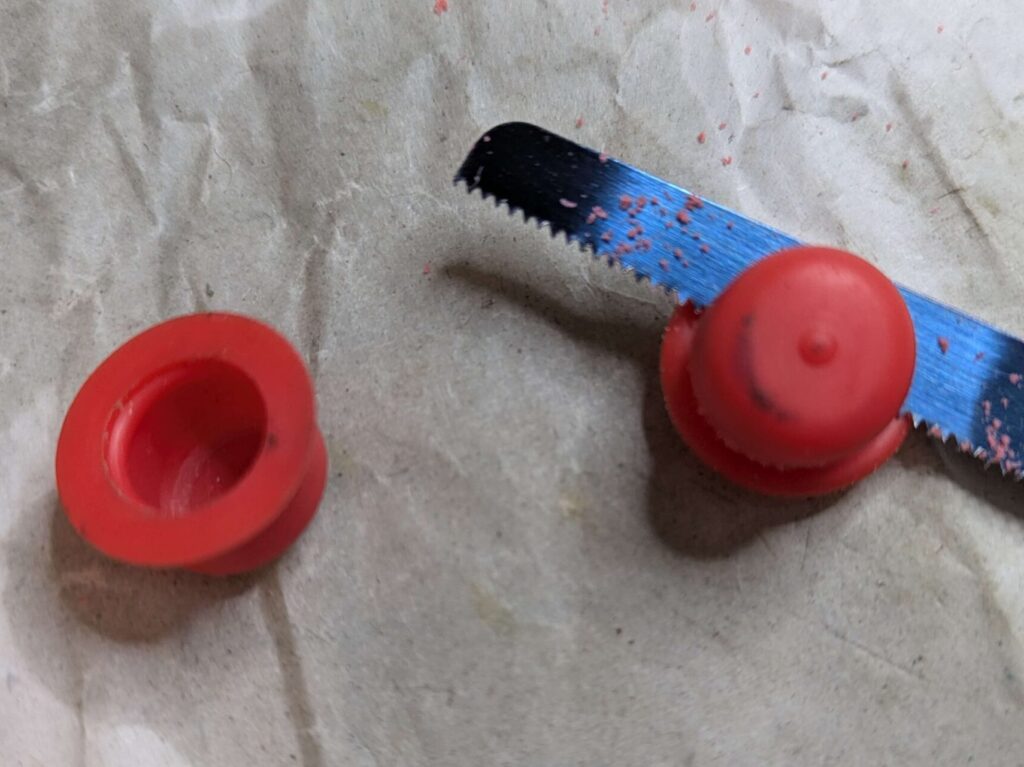

劣化した黒いワッシャ厚をノギスで計測すると１．１ｍｍだったので、厚みが同じ手持ちのハット型キャップを利用してワッシャにしました。
１．１ｍｍワッシャーは前後に一枚ずつ入っておりましたが、新たにワッシャーを２つ製作するのが面倒だったので、後ろ側に一枚しか入れませんでした。軸の回転動作に影響はありませんでした。

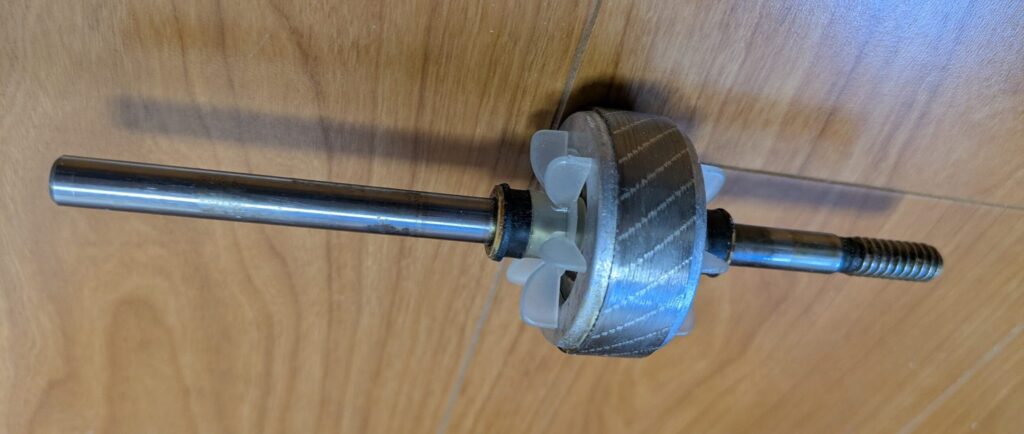

ローター軸、軸受ジョイントの清掃とグリス入れ替え

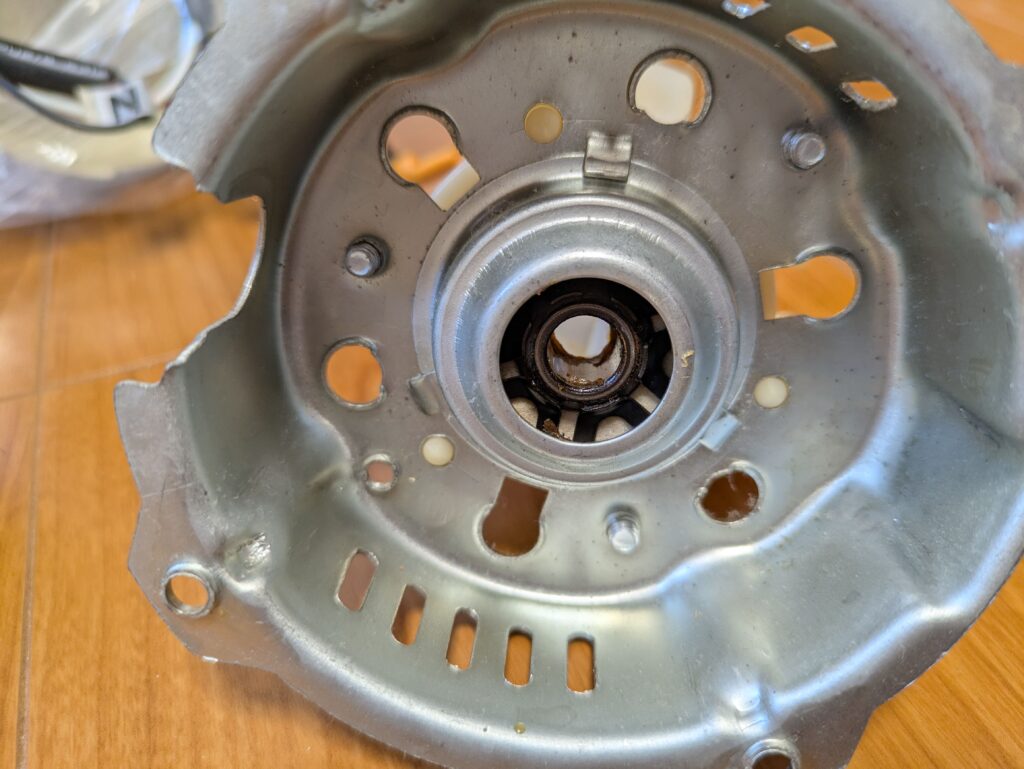

後ろ軸受ジョイント

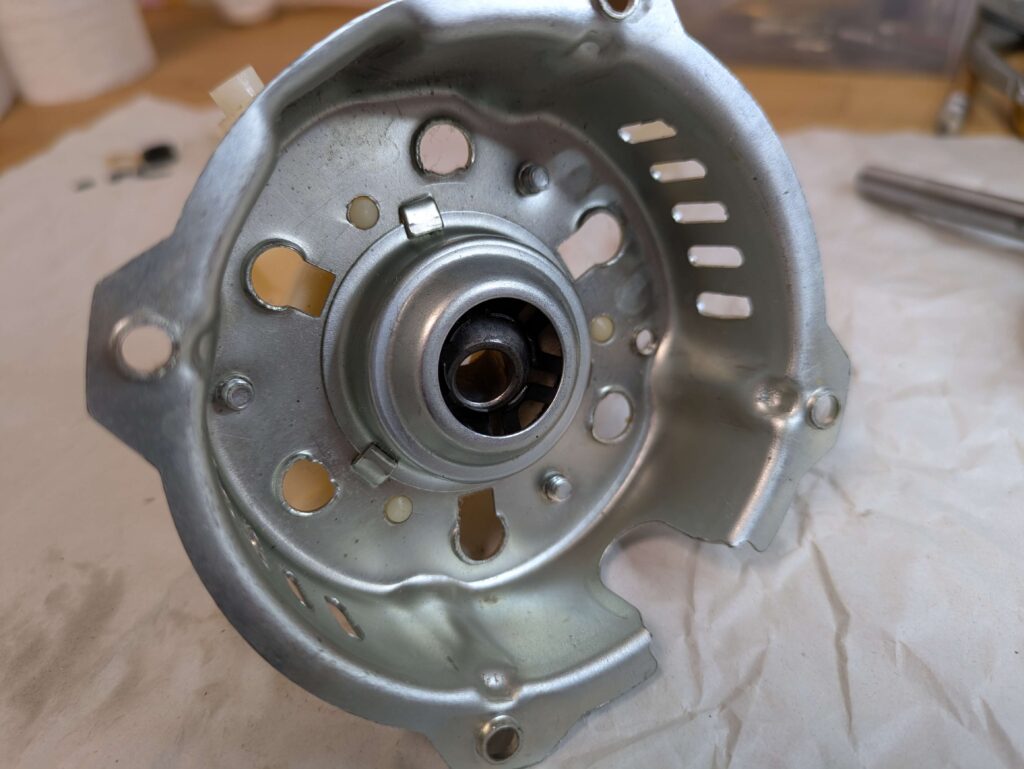

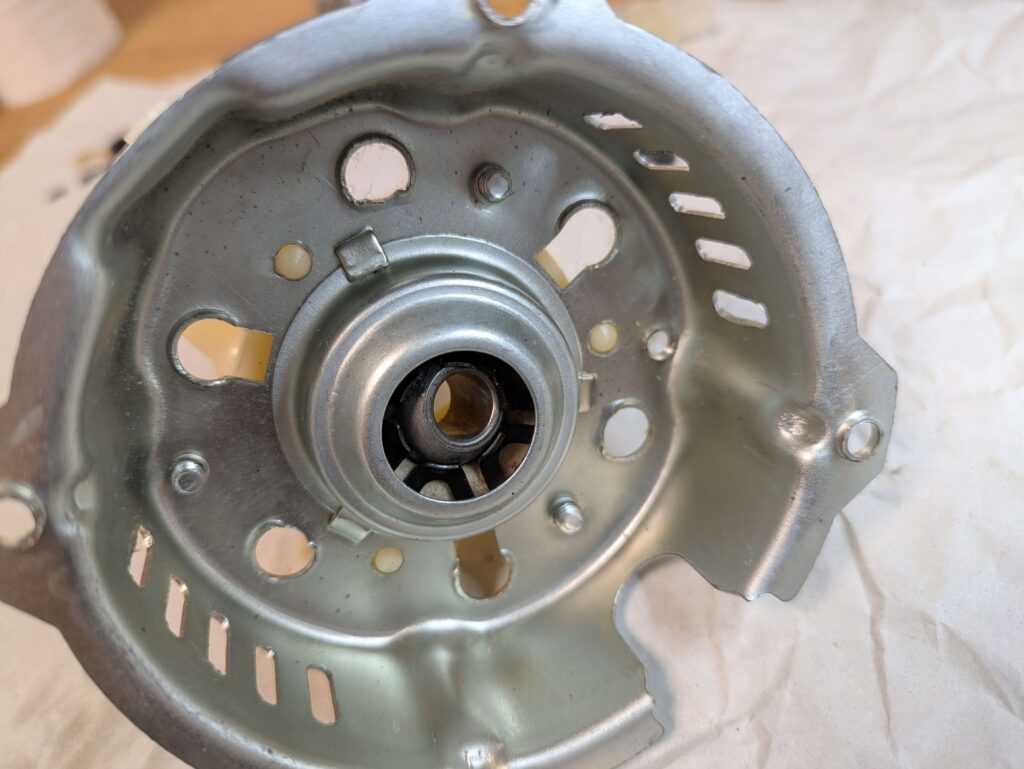

軸受ジョイントをIPAで清掃後、軸内にはペースト状のシリコングリスを塗布、白いスポンジはボールジョイントの外側に油を供給するような役割がありそうなので、ミシン油がなかったから信越シリコーンをふくませておきました。

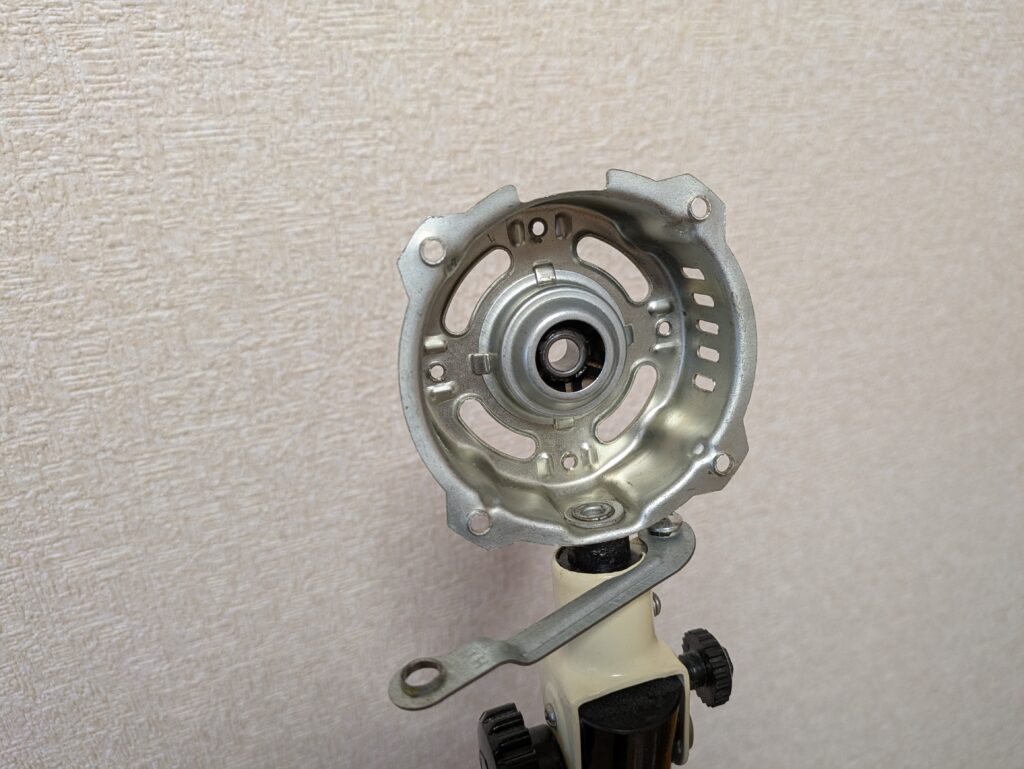

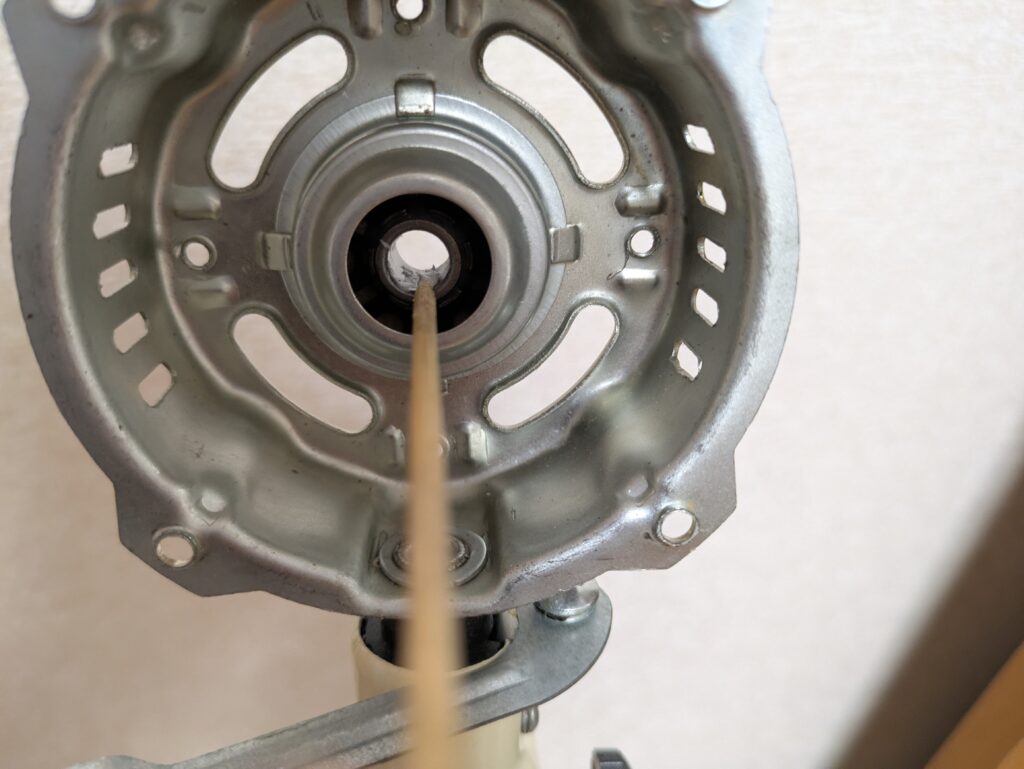

前軸受ジョイント

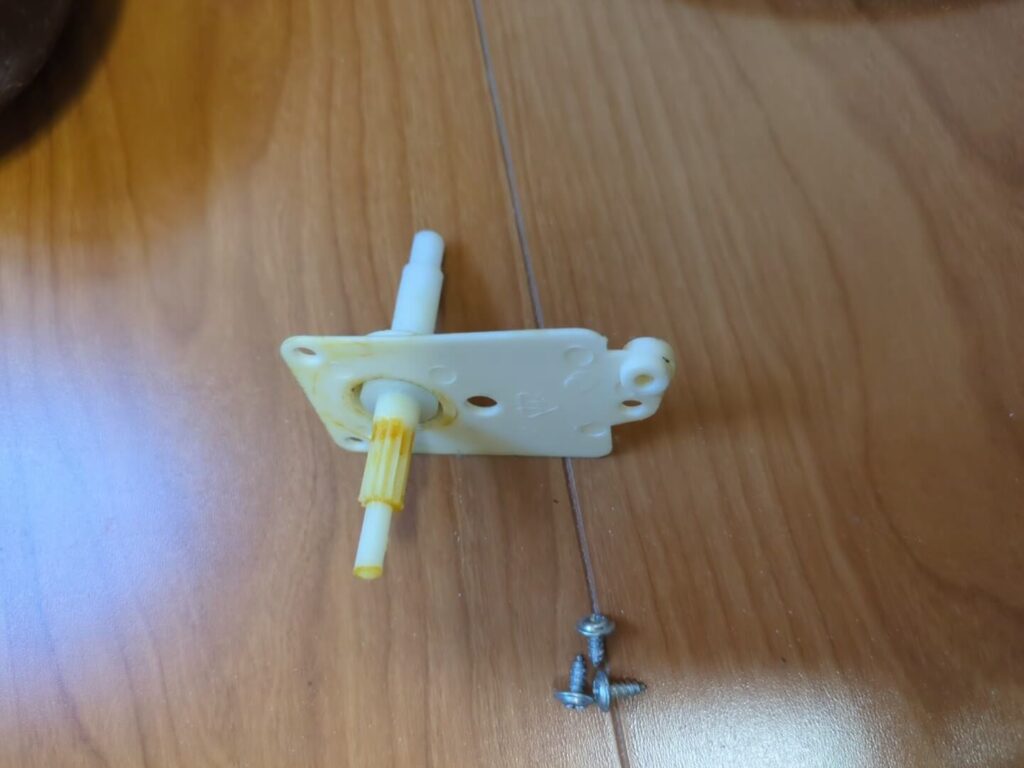

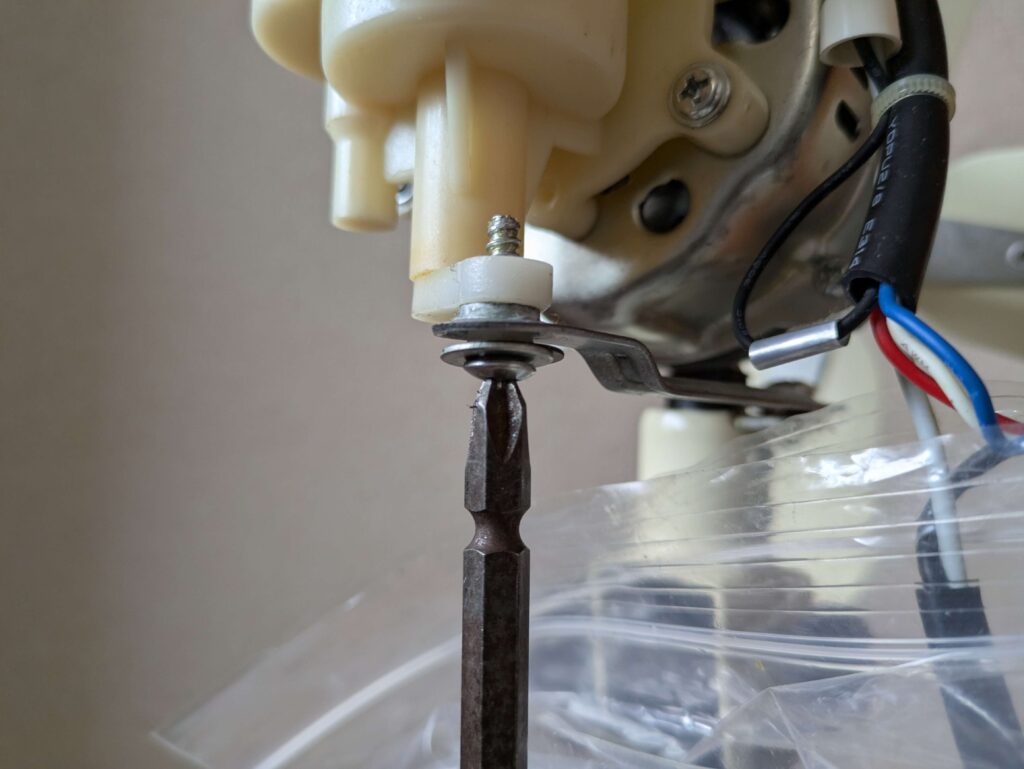

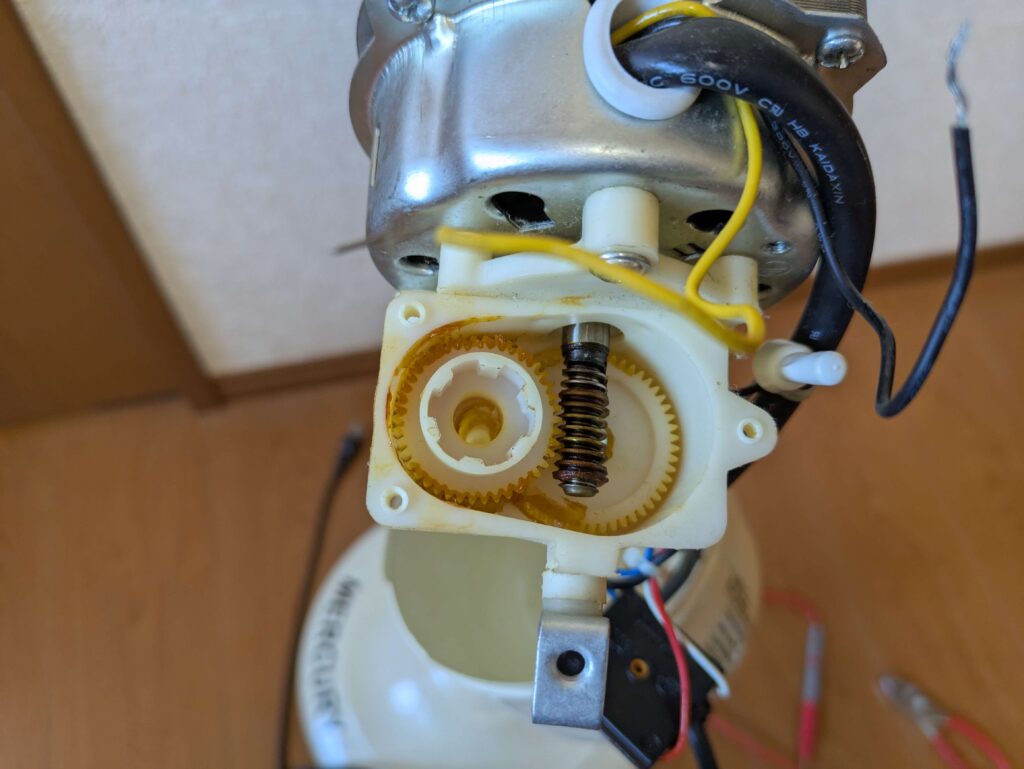

左右首振り機構を清掃後グリス入れ替え
ポチップ
ポチップ

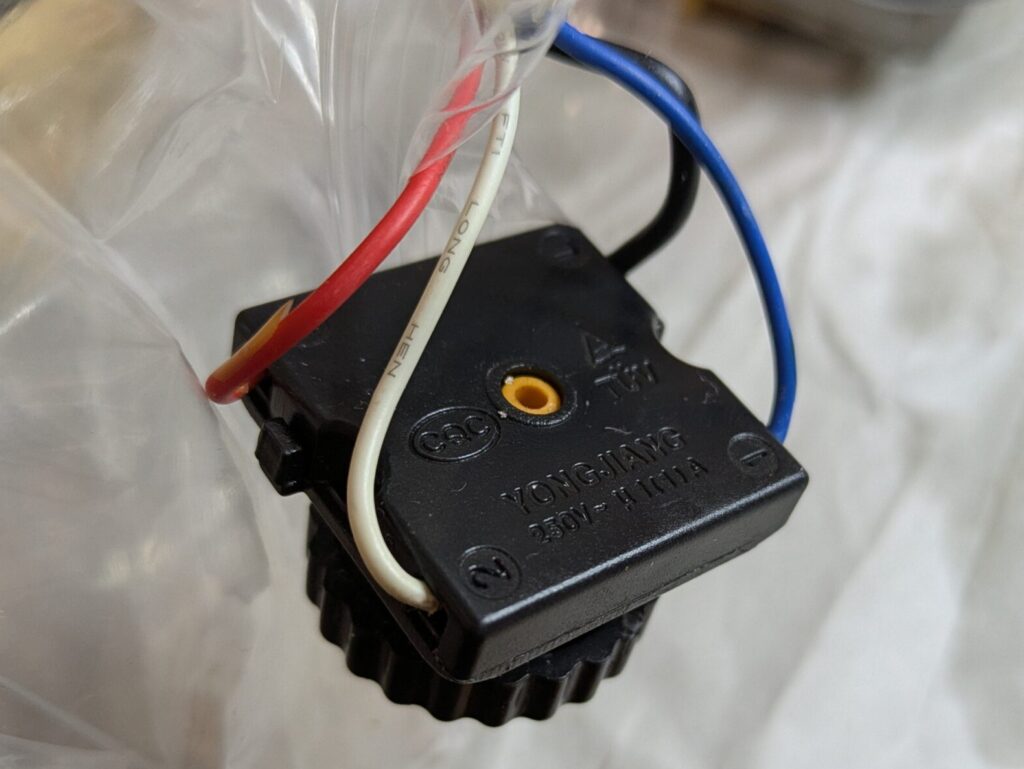

スイッチの接点清掃
４本のケーブルは留め具をマイナスドライバーなどで押すと外れます。

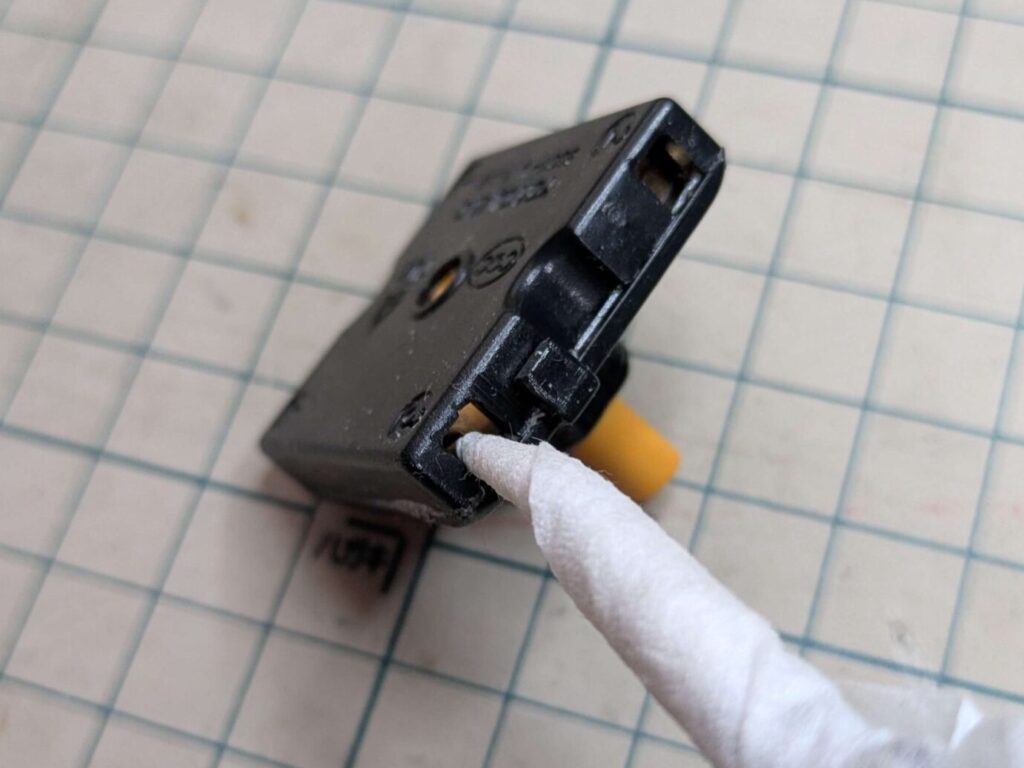

スイッチ（３スピード切替）のケーブル接続接点をIPAで清掃

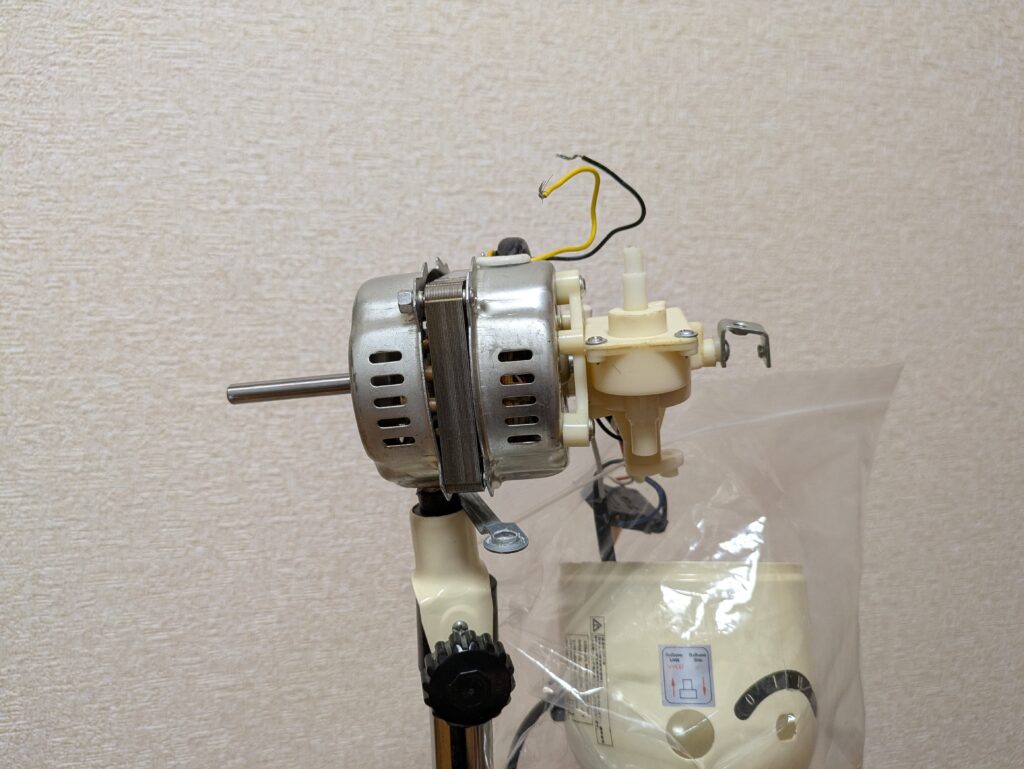

組付け
扇風機の分解と逆の手順で組み付けます。

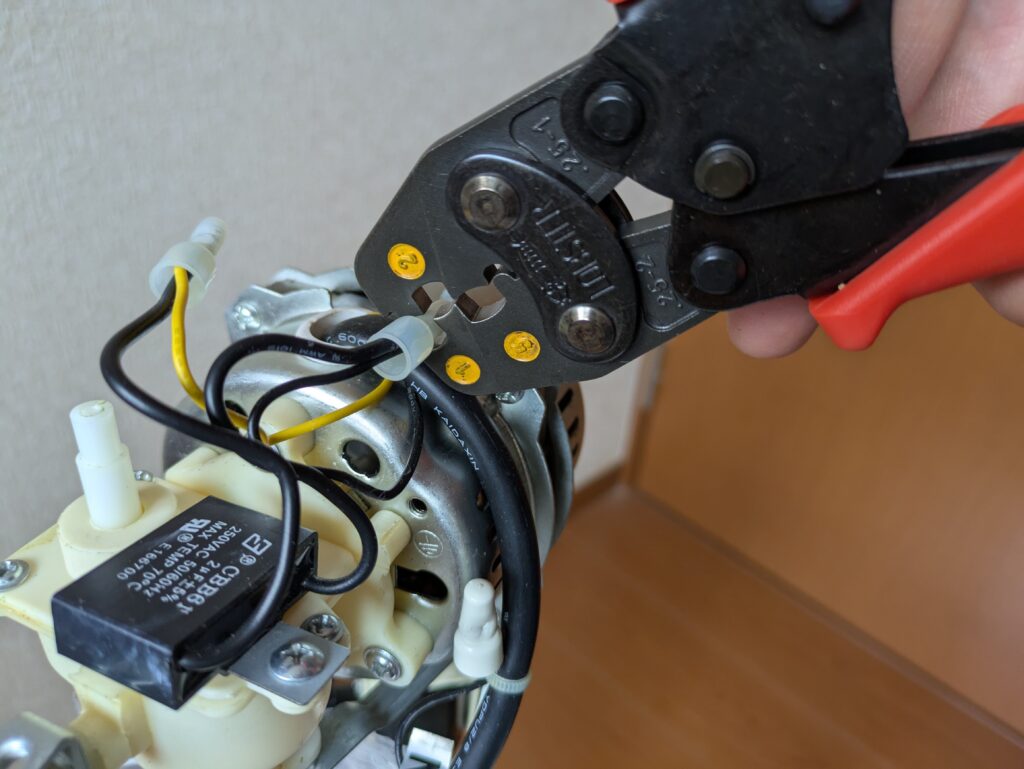

進相コンデンサー（フィルムコンデンサー）の接続
進相コンデンサー（フィルムコンデンサー）を絶縁被覆付閉端接続子（CE１形）で接続しケーブルをタイラップで固定します。
ポチップ
ポチップ
扇風機の整備後は、勢いよく羽根が回るようになりました。
MERCURY 10 inch METAL STAND FAN
扇風機のスペック
ヴィンテージアメリカンテイストのMERCURYの扇風機は、日本の株式会社マーキュリー（MERCURY Inc.)が展開するブランドのようです。
| サイズ | 約 幅33.4cm×奥行き 33.4cm×高さ 85.0～119.5cm ファンガード：約 直径 30.0cm×奥行き 23.0cm 羽根径：約 25.5cm |
|---|---|
| カラー | アイボリー・カーキ・ブルーグレー・ブラウン |
| 素材 | スチール |
| 重さ | 約 4.78kg おもりのみ：約 1.50kg |
| コードの長さ | 約185cm |
| 電源 | AC100V 50／60Hz |
| 消費電力 | 約30W |
| 高さ調節 | 約 85.0cm～119.5cm |
| 風量調節 | 3段階（ 弱・中・強 ） |
| 首ふり角度 | 左右：約 80度（ 自動 ） 上下:上向き約 10度／下向き約 10度（ 手動 ） |
