「あれ、昨日まで動いていたのに、急にうんともすんとも言わなくなった…」
DIYやプロの現場で活躍する電動工具。特にインパクトドライバーやディスクグラインダーは、私たちの作業を支える頼もしい相棒です。しかし、ある日突然こんな症状に見舞われたことはありませんか？
- スイッチを入れても回らない
- 以前よりパワーが落ちた気がする
- モーターから火花が散る
高価な工具だけに「もう寿命かな…」「修理に出すと高そう」と諦めて買い替えを検討してしまう方も多いでしょう。
しかし、ちょっと待ってください！捨ててしまうのはまだ早いです。
その電動工具、もしブラシレスモーターでなければ、数百円の「カーボンブラシ」を交換するだけで、新品同様に復活する可能性が高いのです。
この記事では、電動工具の不調原因No.1である「カーボンブラシ」に焦点を当て、その役割から交換手順までを徹底解説します。マキタやハイコーキ（旧日立工機）などの主要メーカーにも共通する知識ですので、ぜひこの記事を読んで、愛用の工具を蘇らせましょう！
そもそも「カーボンブラシ」とは？
多くの電動工具に採用されている「ブラシ付きモーター」には、電気をモーター内部の回転子（ローター）に伝えるためのカーボンブラシという部品が入っています。
その役割と寿命の仕組み
- 電気の供給: 外部からの電気を、回転するモーターへ伝えます。
- 消耗品である: 車のタイヤが走行で摩耗するように、カーボンブラシも回転子と擦れ合うことで少しずつ削れていきます。
ブラシが一定以上摩耗すると電気が正常に伝わらなくなり、工具が動かなくなります。「電動工具が壊れた」と思う原因の多くは、単にこの消耗品の寿命であることが多いのです。
交換のサイン：こんな症状が出たら要注意！
電動工具がいつもと違う動きをし始めたら、カーボンブラシの寿命かもしれません。以下の症状が出ていないかチェックしてください。
- 突然動かなくなる（最も多い症状）
- パワーの低下・回転ムラ（トルクが弱い、回転が不安定）
- 火花が大きく散る（内部でバチバチと光る）
- 異音・異臭（キュルキュル音や焦げ臭い匂い）
- 異常な発熱
これらのサインを見逃さず早めに対処することで、モーター本体の故障を防ぎ、長く使い続けることができます。
交換に必要なもの：これだけ揃えればOK
作業は意外とシンプル。以下の道具を準備しましょう。
1. 新しいカーボンブラシ（必須）
最も重要なのが交換用のブラシです。必ずお使いの電動工具のモデル（型番）に適合するものを選んでください。
【型番の確認方法】 電動工具本体に貼られている銘板（シール）を確認するか、取扱説明書を参照してください。
【保存版】迷ったらここ！メーカー公式・型番検索＆適合リンク集
「自分の工具に合うブラシの番号がわからない…」
最初にモデル名（例：TD171Dブラシ、G10SBブラシなど）でGoogle検索してみましょう。
わからなかった場合は、メーカーの公式サイトで取扱説明書やカタログを確認するのが最も確実です。以下のリンクからお使いのモデル名（例：TD171D、G10SBなど）で検索してみましょう。
▼ マキタ (Makita) をお使いの方
マキタは多くのモデルで共通のブラシが使われていますが、念のため確認をおすすめします。
- 取扱説明書検索:マキタ製品検索ページ
- 使い方：モデル名を入力して検索しクリックして、「主要機能」の「カーボンブラシNo.」の欄を確認してください。
- 総合カタログ:マキタeカタログ
- 使い方：マキタ総合カタログの巻末あたりに、全機種対応の「カーボンブラシ一覧表」が掲載されています。
【よく使われるマキタのブラシ】
- CB-440: 充電式インパクトドライバ（TD131D/TD146Dなど多数）、ドリルドライバなど
ポチップ
- CB-325: ディスクグラインダ（9533Bなど）、ハンマドリルなど
▼ ハイコーキ (HiKOKI / 旧日立工機) をお使いの方
旧日立工機の製品も、HiKOKIのサイトで検索可能です。
- 取扱説明書検索:HiKOKI TOP
- 使い方：型番を入力して検索し、分解図や説明書を確認します。
- WEBカタログ: HiKOKI WEBカタログ
【よく使われるハイコーキのブラシ】
- No.54 (999054): 多くのコード式ディスクグラインダ、カッターなど
- No.21 (999021): 旧型のドリル、グラインダなど
HiKOKI(ハイコーキ)¥332 （2026/01/12 21:35時点 | Amazon調べ）
※注意: 上記は代表的な例です。必ずご自身の工具本体の銘板を確認するか、上記検索ページで適合をチェックしてから購入してください。
2. 基本工具
- ドライバー: プラスドライバー（一部モデルはトルクス等が必要な場合あり）
- ピンセットまたはラジオペンチ: 細かいバネやブラシをつまむのに便利です。
ネジを舐めにくい定番品
ヴェラ(WERA)¥7,600 （2026/01/12 01:58時点 | Amazon調べ）
3. 清掃用具（重要！）
交換ついでに内部を掃除することで、接触不良を防ぎます。
- エアダスター: 内部の粉塵を吹き飛ばします。
- 綿棒・ウエス: 細かい汚れの拭き取りに。
- 無水エタノールまたはパーツクリーナー: 油汚れやカーボンの付着を除去。
エレコム(ELECOM)¥5,980 （2026/01/12 23:13時点 | Amazon調べ）
【実践】写真で解説！カーボンブラシ交換手順

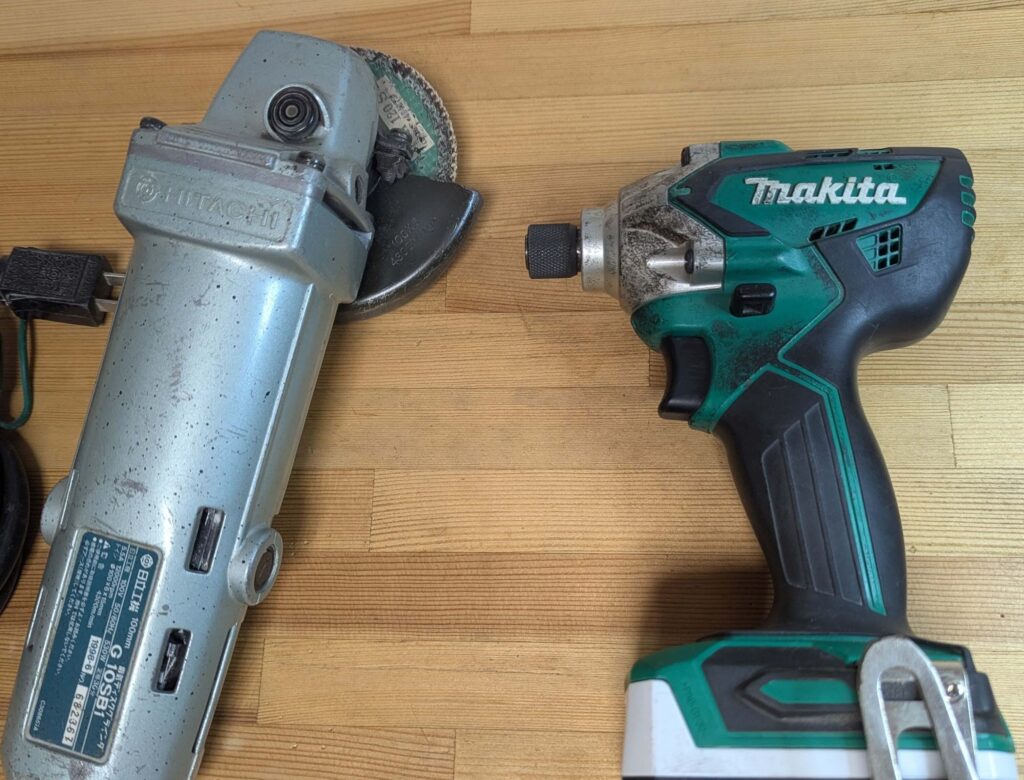

ここでは一般的な電動工具（例：マキタ インパクトドライバーMTD001D、ハイコーキ グラインダーG10SB1）を例に解説します。
STEP 1：安全確保（最重要）
感電や誤作動を防ぐため、必ず電源を遮断してください。
- 充電式: バッテリーを外す
- コード式: コンセントを抜く
STEP 2：カバーを取り外す
モーター部分の側面にあるカバーを、ドライバーを使って外します。 ※外したネジは無くさないように小皿などに入れておきましょう。
インパクトドライバー

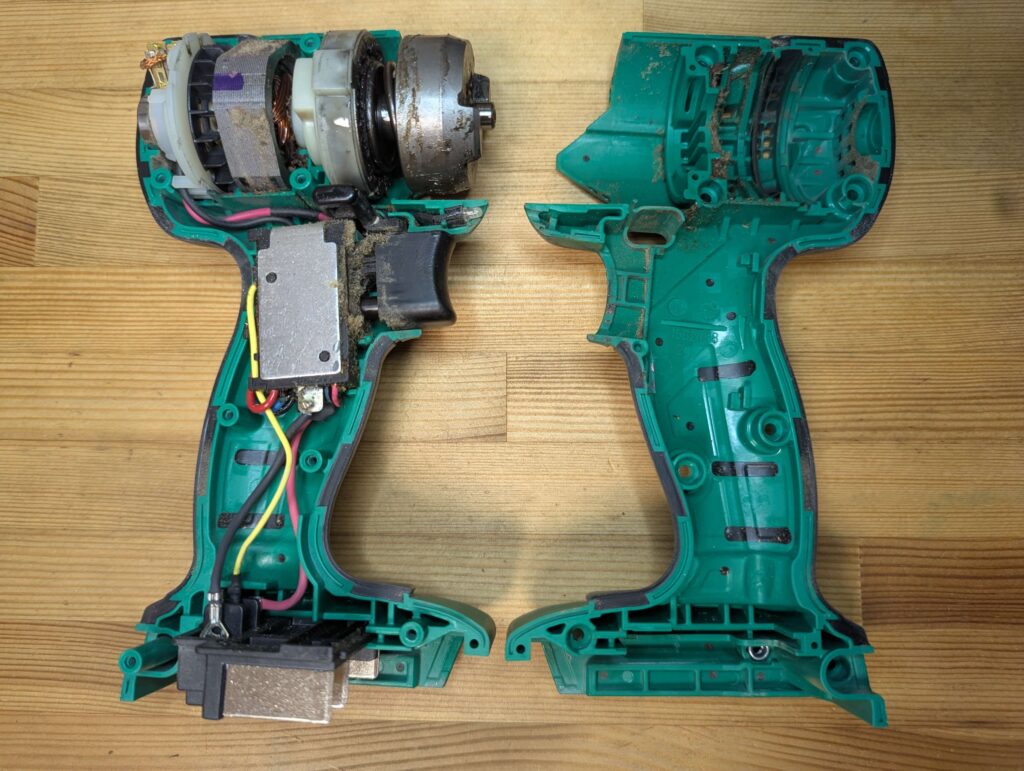

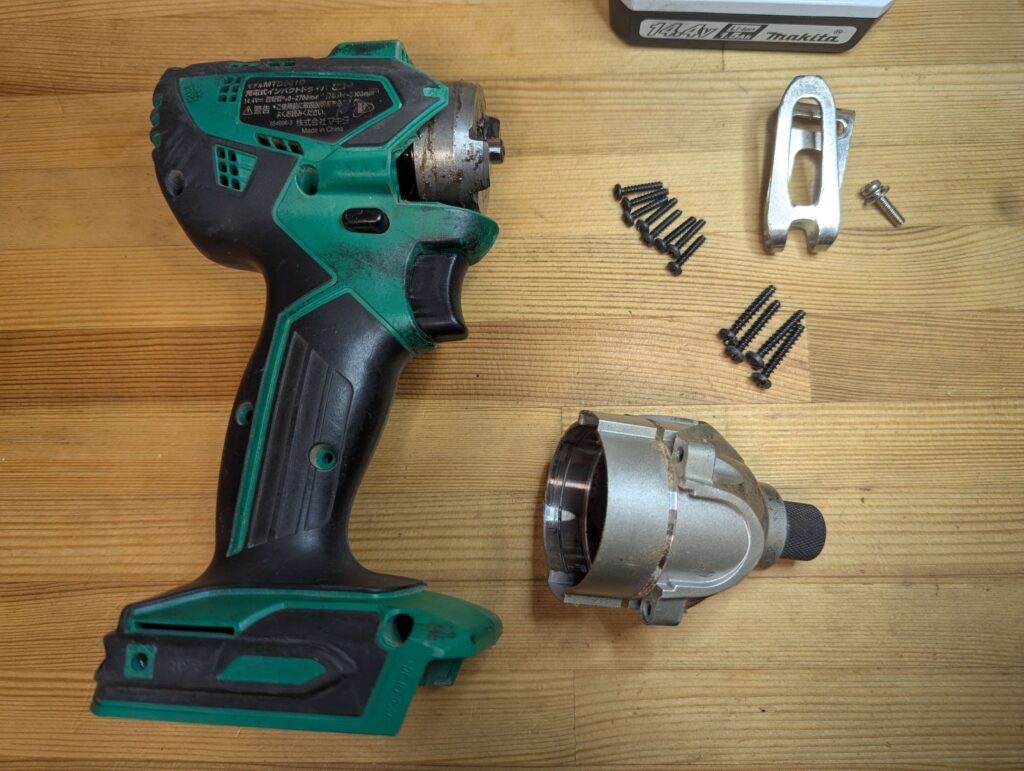

ハンマーケースを外す ハウジングカバーを外す
グラインダ―

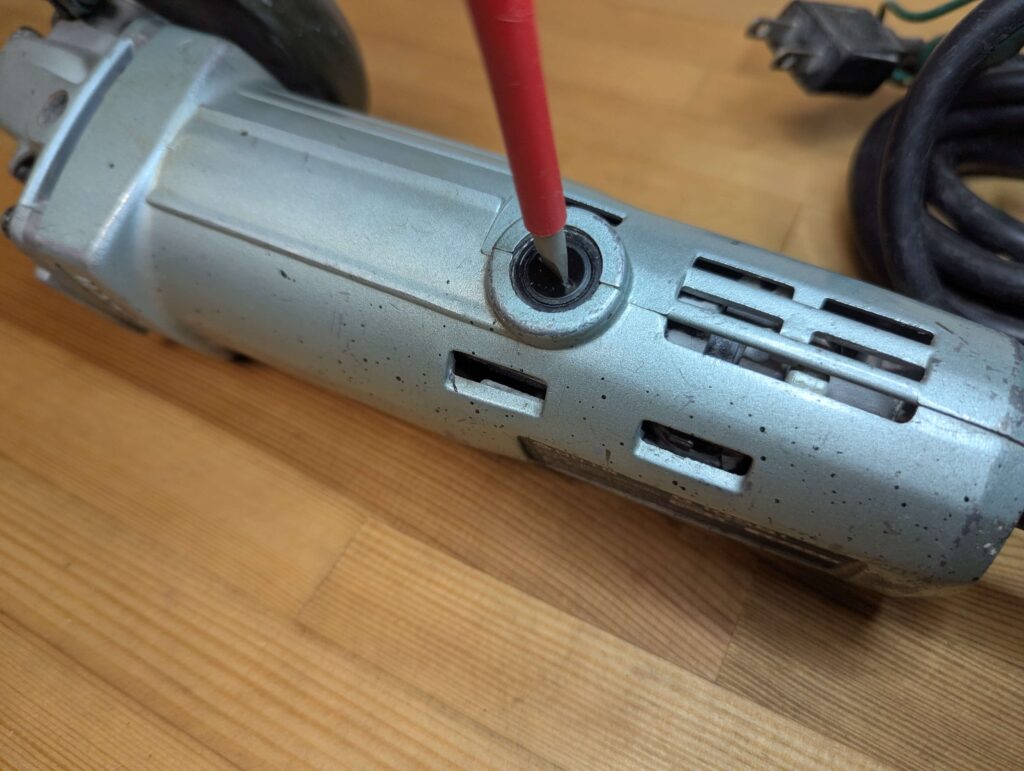

ブラシキャップを外す
STEP 3：古いブラシを取り出す
カバーを外すと、カーボンブラシがブラシホルダーに収まっているのが見えます。
- バネを外す: ピンセットや細いドライバーを使い、カーボンブラシを押し付けているバネを慎重に外します（※バネが飛び跳ねやすいので注意！）。

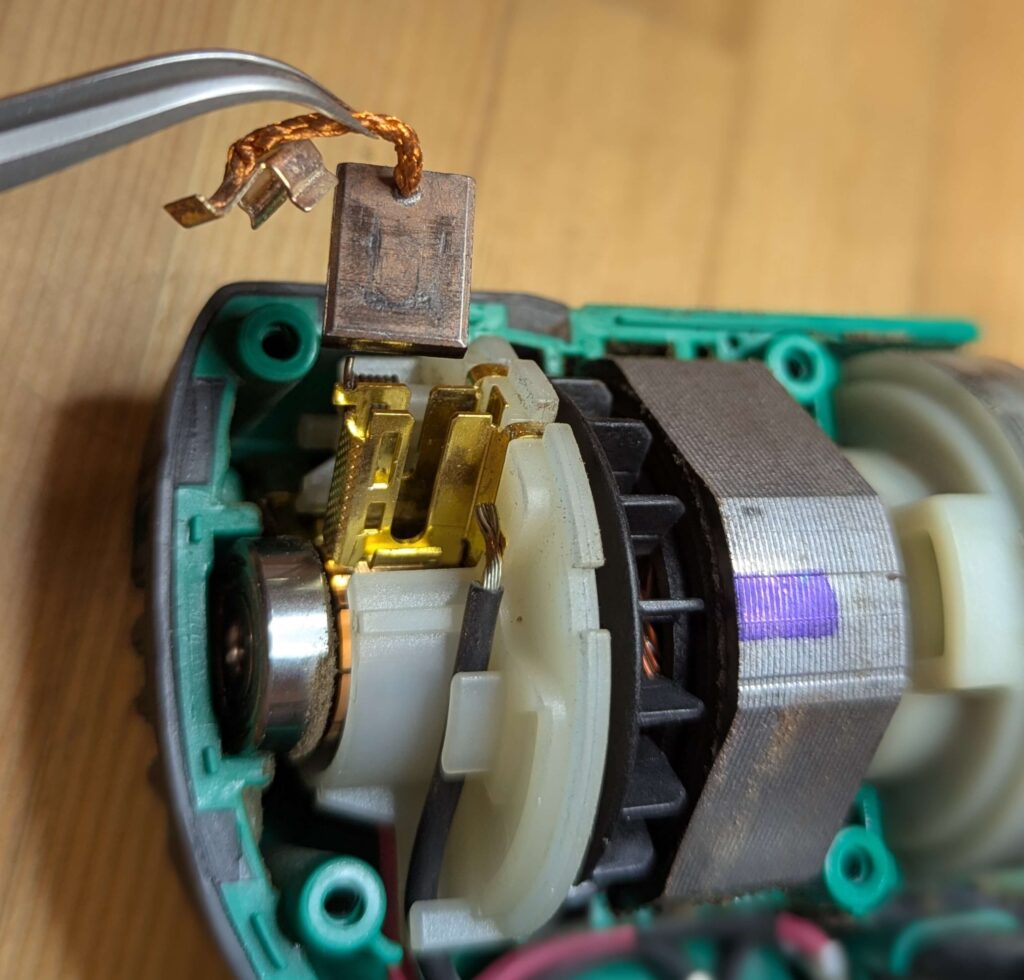

- 引き抜く: 古いカーボンブラシをホルダーから引き抜きます。
インパクトドライバー

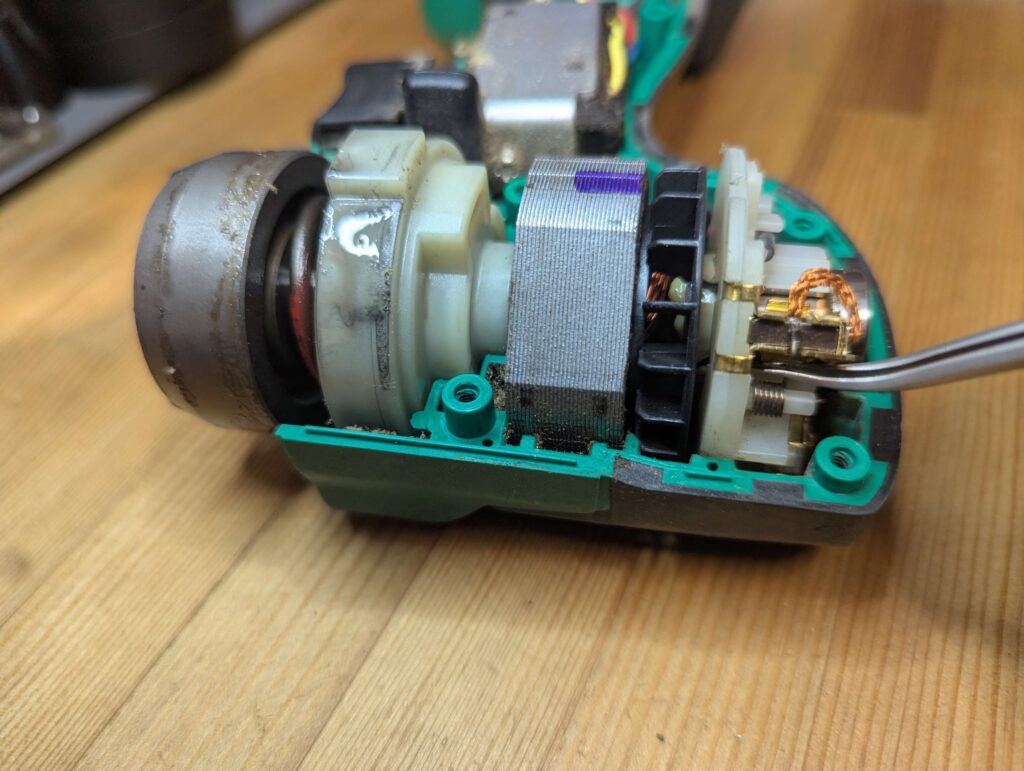

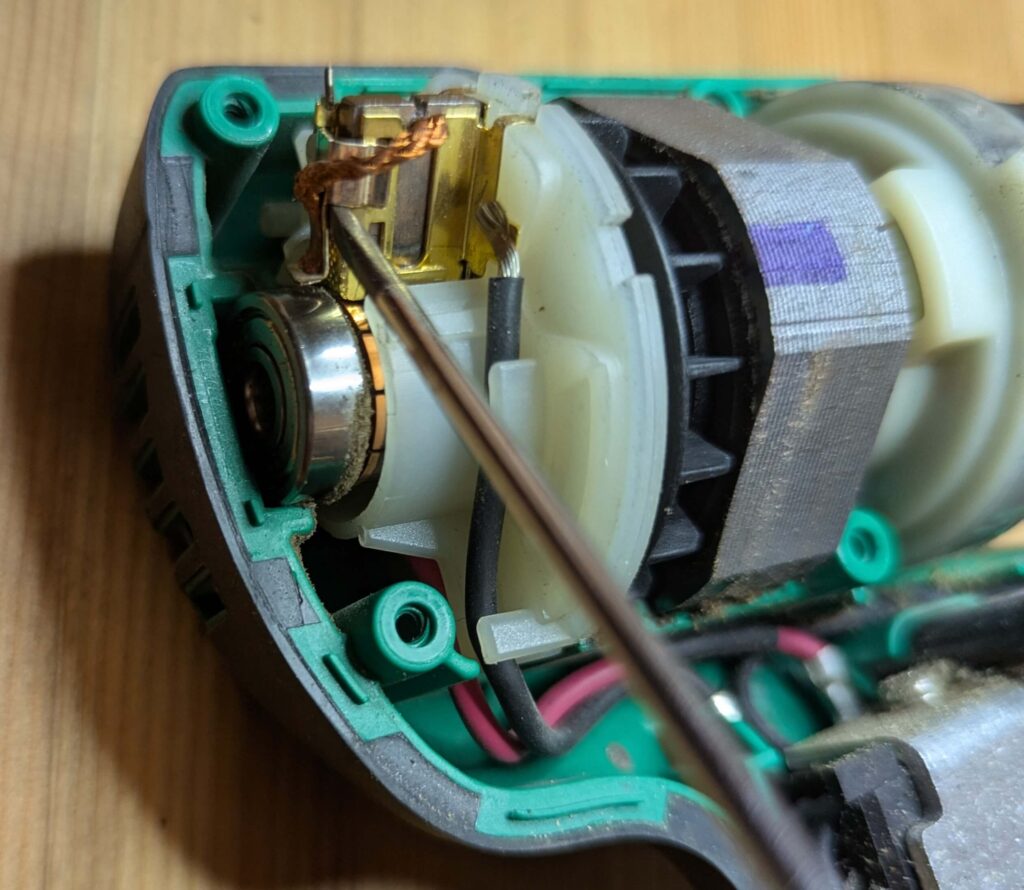

ブラシを押さえているバネを外す ブラシの固定をマイナスドライバーで外す ブラシを引き抜く
グラインダー

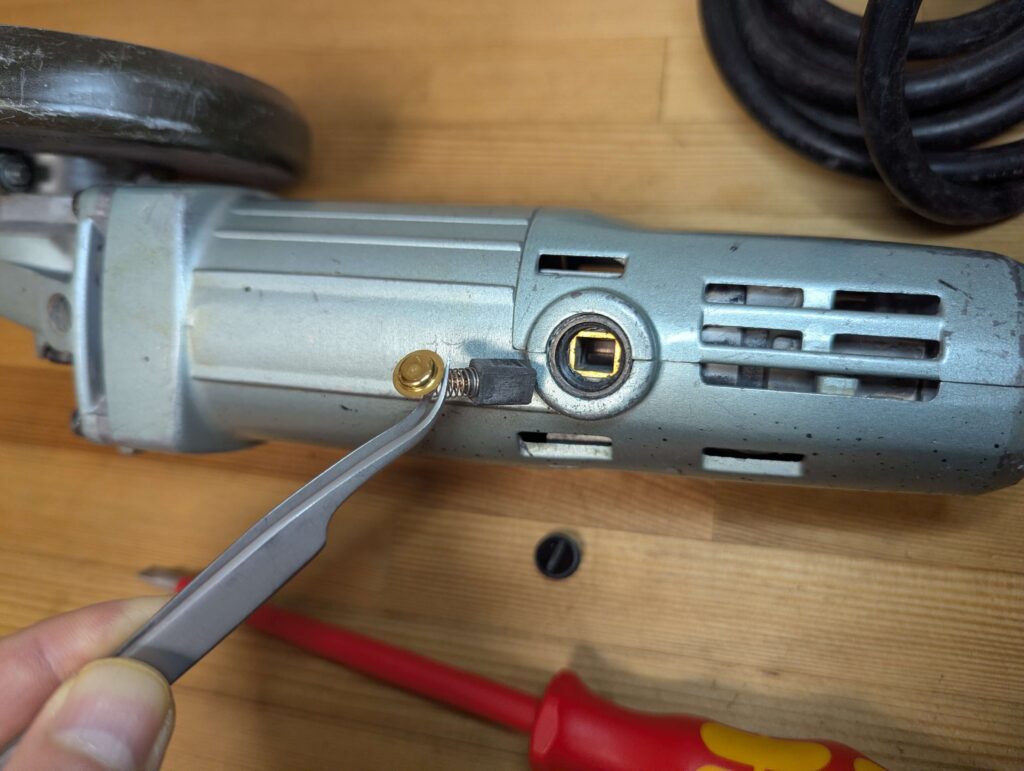

グラインダのブラシを引き抜く
両機ともにブラシは長くまだ使用可能だったので整流子を清掃しました。
STEP 4：モーター内部を徹底清掃（プロのコツ）
ここが長持ちの秘訣です！摩耗したカーボンの粉末は導電性があるため、内部に残っているとショートや故障の原因になります。
- エアダスター: モーター内部や整流子（ブラシが接触していた部分）の粉を吹き飛ばします。
- 拭き掃除: 綿棒にエタノール等を付け、整流子の汚れを丁寧に拭き取ります。
インパクトドライバー

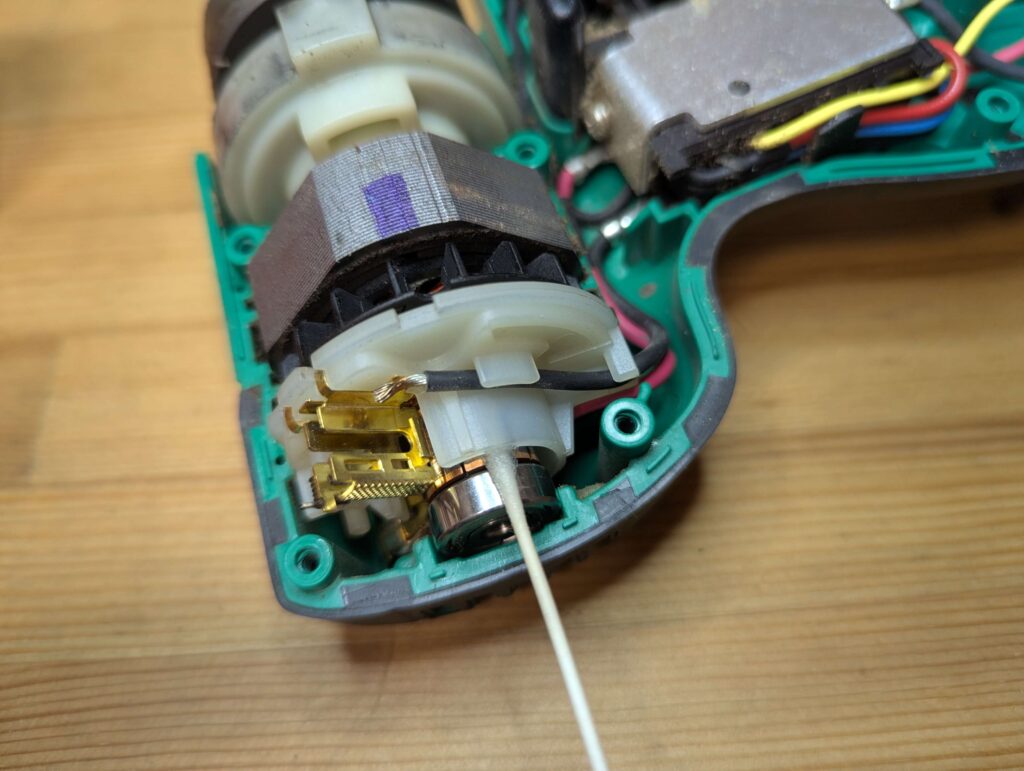

整流子を綿棒にIPAを付け洗浄

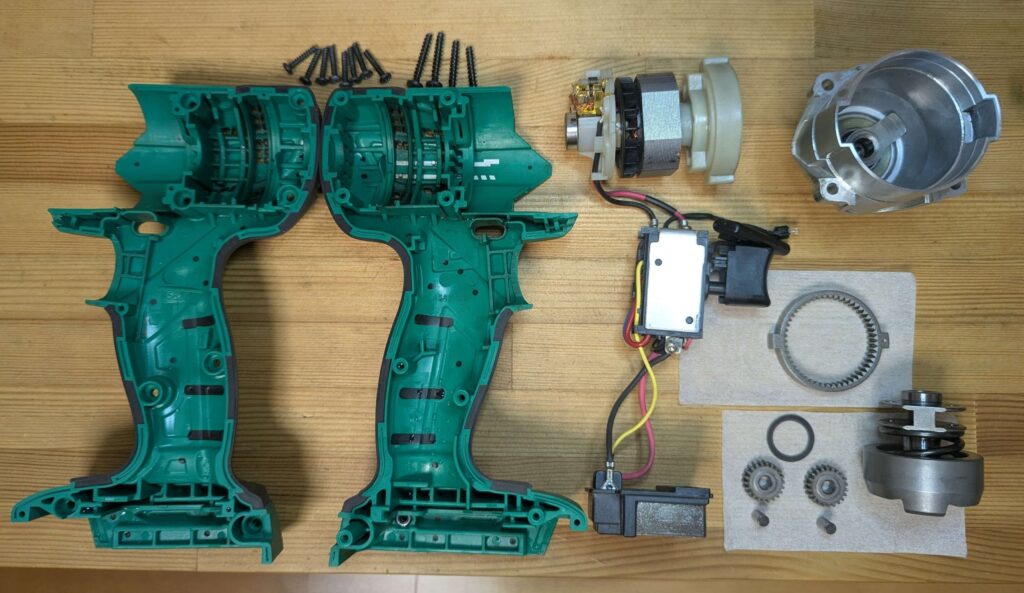

3.余裕があればギヤを分解洗浄してグリスアップします。
マキタ純正グリス不明のためリチウムコンプレックスグリスを使用しました。ついでの分解洗浄
グラインダー

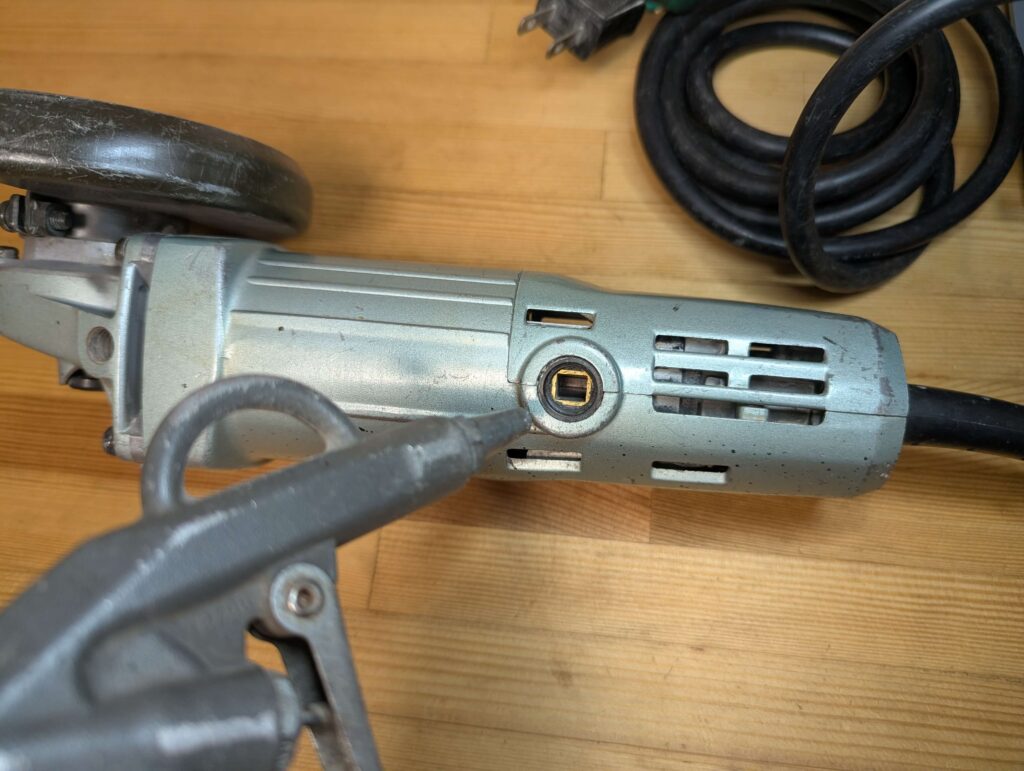

整流子をエアーで清掃
Tips: カーボンブラシがまだ残っている場合でも、この清掃を行うだけで接触不良が解消し、動くようになることも多いです。
モーター分解清掃を詳しく紹介している記事はこちらのリンクから👇
STEP 5：新品を取り付け、元に戻す
新しいカーボンブラシを、逆の手順で取り付けます。
- 挿入: 新しいブラシをホルダーにスムーズに入れます。ブラシの向きに注意してください。
- 固定: バネを元の位置に戻し、ブラシが整流子にしっかり当たるように固定します。
- 組み立て: カバーを戻し、ネジで確実に固定します。
STEP 6：動作確認
すべての部品が戻ったら、バッテリーやプラグを接続してスイッチオン！
- スムーズにモーターが回転するか
- 異音や異常な火花がないか
- 以前のパワーが戻っているか
力強い回転音が戻ってくれば、作業完了です！おめでとうございます！
失敗しないための注意点
- 適合ブラシの厳守: サイズが違うと入りませんし、無理に入れると故障します。純正品または信頼できる互換品を使いましょう。
- バネの紛失: 非常に小さい部品です。飛ばさないよう慎重に扱ってください。
- 整流子の摩耗: ブラシを変えても直らない、または整流子が激しく削れている場合は、プロの修理が必要です。
- モーターごと交換対応機種:交換ブラシの設定がない機種はモーターごと交換できることが多く、純正部品でも千数百円で購入できるのでモーターごと一新できる。
2026年の視点：修理する権利とSDGs
私たちが電動工具のカーボンブラシを自分で交換する行為は、単なる修理に留まりません。 世界的に広がる**「修理する権利（Right to Repair）」**の潮流において、使い捨てではなく「直して使う」ことは、資源の無駄（E-Waste）を減らすサステナブルなアクションです。
自分の手でメンテナンスした道具には、今まで以上の愛着が湧くはずです。当ブログでは、そんな「直して使うDIYライフ」をこれからも応援していきます。
まとめ：定期的なメンテナンスで「一生モノ」に
電動工具が動かなくなっても、すぐに諦めないでください。多くのトラブルは数百円のカーボンブラシ交換という簡単なメンテナンスで解決します。
- 症状を確認する
- 適合するブラシを用意する
- 掃除しながら交換する
この3ステップで、あなたの頼れる相棒はきっと復活します。ぜひ今度の週末、愛用の工具をメンテナンスしてみてはいかがでしょうか？
