炊飯器のコンセントをつないでも抜いても時計表示はされるけどボタンを押しても動かなくなりました。

ねこ先生

故障が多い所でヒューズ切れケーブルの断線など電源系の故障が考えられます。
この記事では自分で温度ヒューズを交換する手順を紹介してます。

使用炊飯器:SANYO ECJ-RK30 2011年製造

温度ヒューズ故障の状態

  • この炊飯器は電源スイッチが最初から付いていないタイプです。
  • 12年間使用しています。
  • ヒューズが切れる前から内蔵の3Vリチウム電池CR2450が切れていたのでコンセントを繋いでいないと液晶パネルには何も表示されませんでした。
  • コンセントを繋ぐと時計などが表示される状態でした。

温度ヒューズ故障の症状

  • コンセントを繋いでも液晶パネルに何も表示されなくなりました。
  • 温度ヒューズを交換する前にリチウム電池だけを交換するとコンセントに繋いでいようがいまいが時計表示などは表示されるようになりましたが、どのボタンを押しても操作できない状態でした。

炊飯器の時計用リチウム電池はコンセントをつないでいない状態では4~5年で電池が切れてしまいます。➜炊飯器のリチウム電池を自分で交換

それでは、12年使用している炊飯器の温度ヒューズ交換作業を紹介して参ります。

目次

炊飯器の温度ヒューズ交換手順

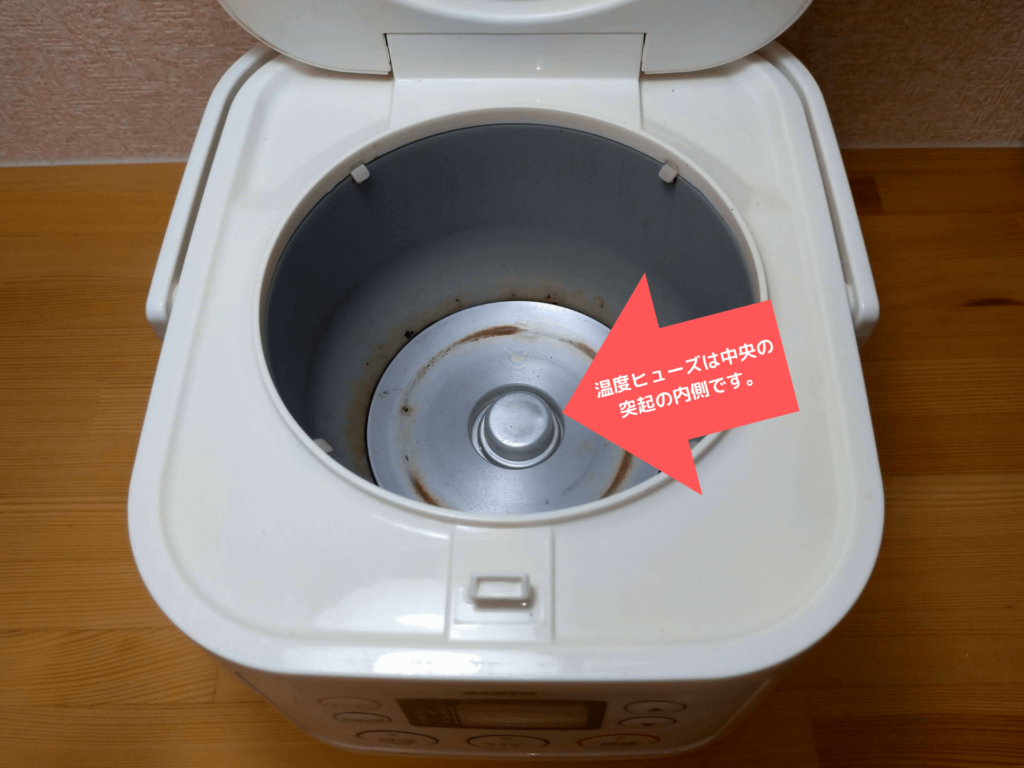

温度ヒューズの場所

温度ヒューズは、経年で切れる事も十分考えられますが、ヒューズが切れる別の原因があることもあります。

手順
炊飯器の裏ブタを外す
温度センサーとリチウム電池の場所

固定ネジ4本をゆるめて裏ブタを外すと温度センサーに繋がっている黒と赤のケーブルが見えます。

手順
赤い電源ケーブル2本を外す
電源ケーブルを外す
爪でレバーを押さえながら引き抜きます。
レバー位置

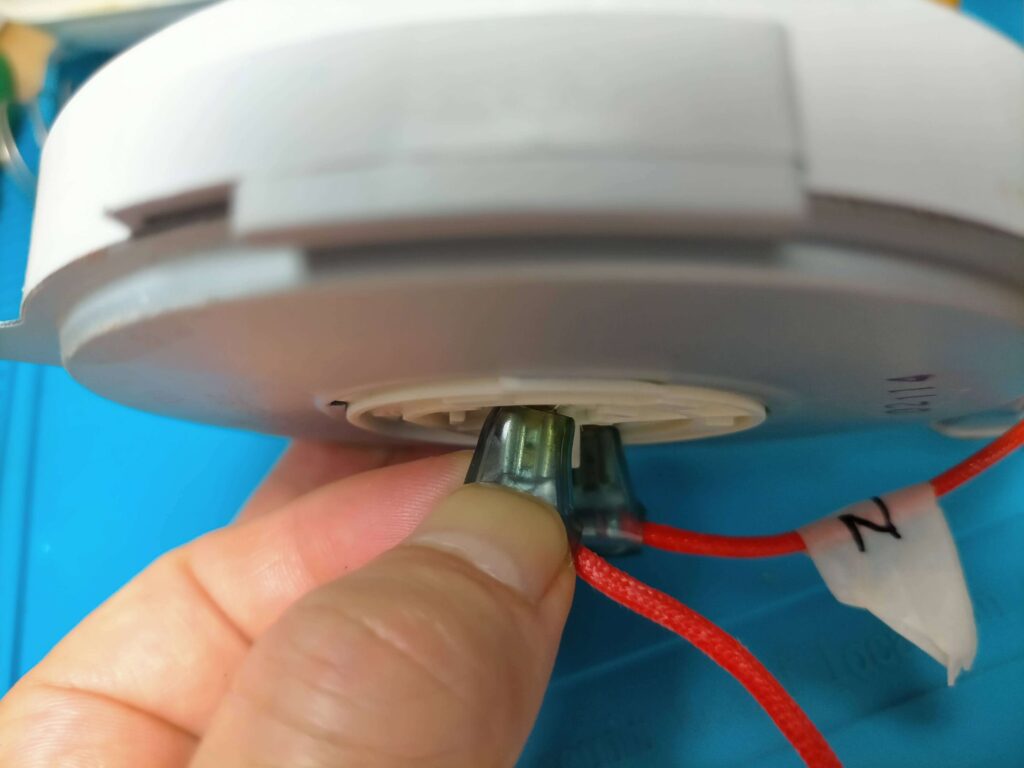

絶縁保護カバーを外してロック解除レバーをマイナスドライバーで押さえている写真

この炊飯器の電源ケーブルは、爪でレバーを押さえながら抜かないとロックが外れませんでした。コネクタによっては無理に抜くと断線しますので絶縁保護カバーを外してロック解除レバーがないかコネクタをよく確認しましょう。

手順
ケーブル・コネクタを外す
矢印の底釜固定ネジ3本は手順4で外す

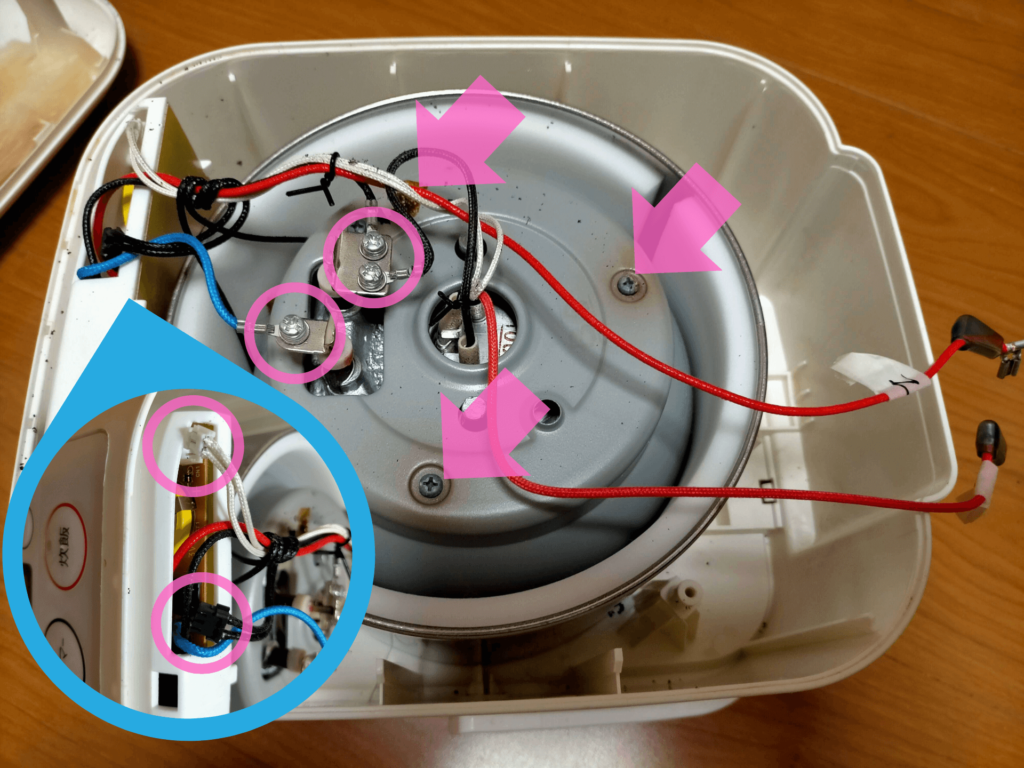

コネクタ・ケーブル・ネジ固定位置

こちらのコネクタは引き抜くだけです。

手順

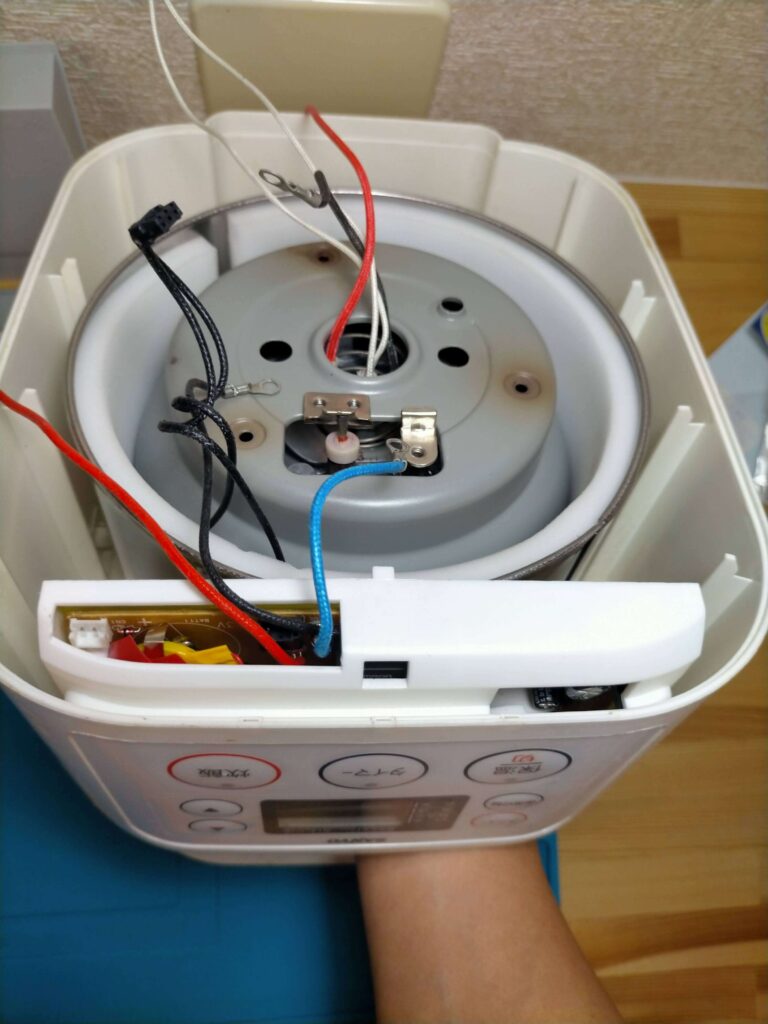

底釜を外す
手順
温度センサーを外す

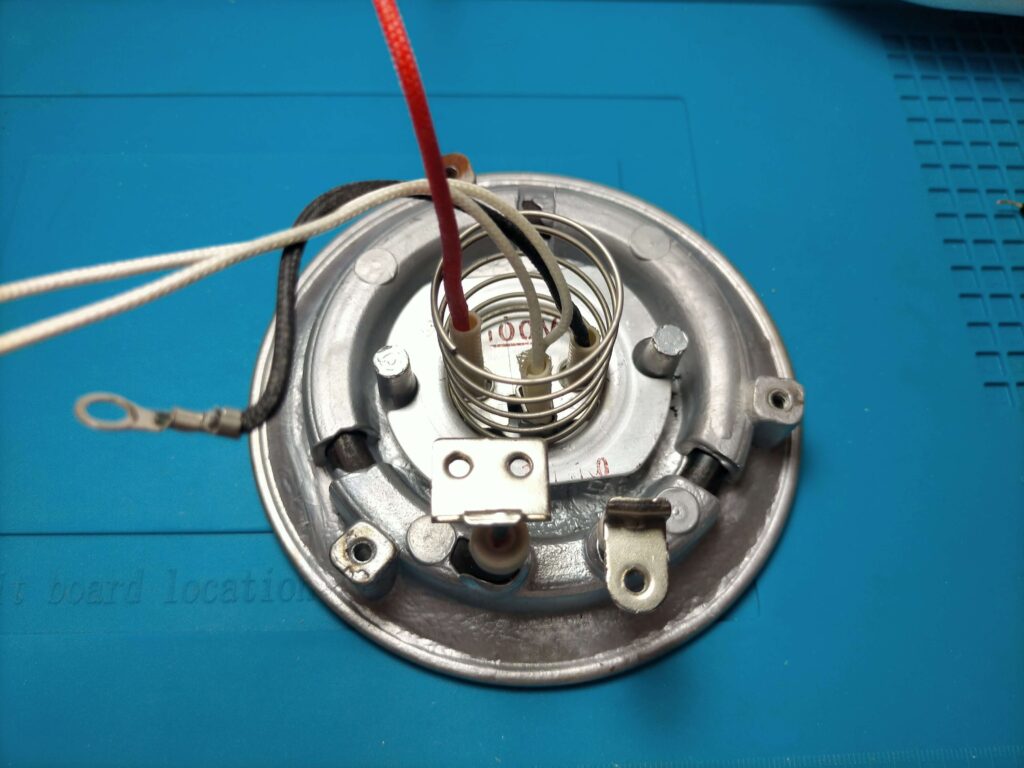

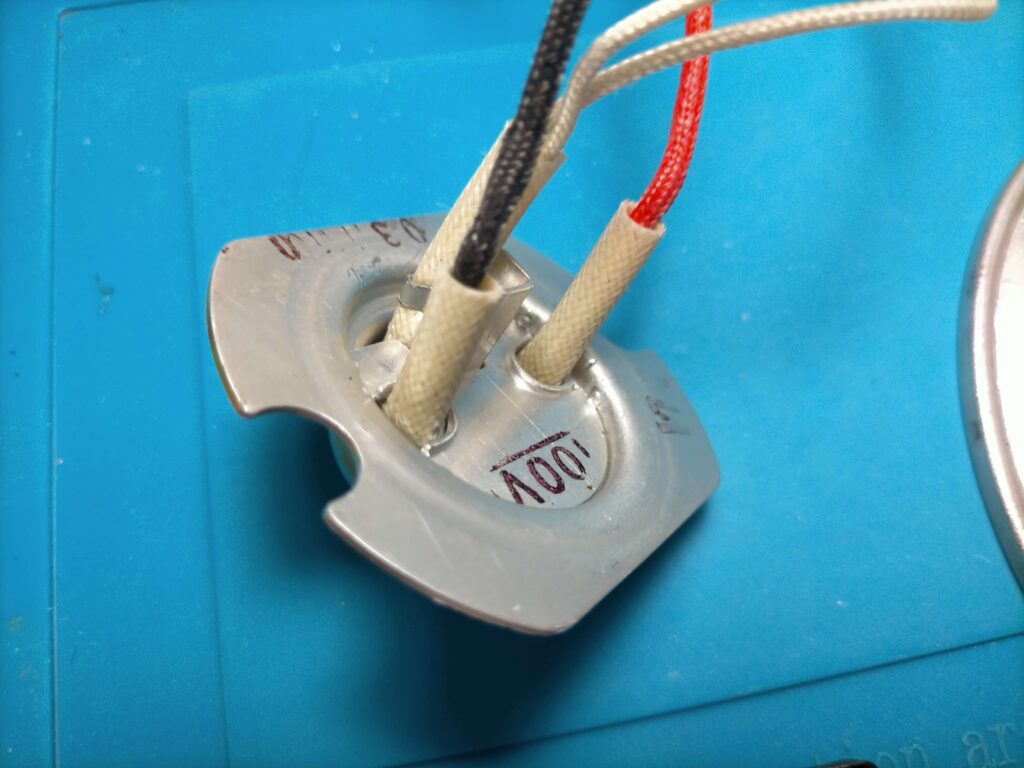

赤と黒のケーブルが温度ヒューズ、白いケーブルは温度センサーです。

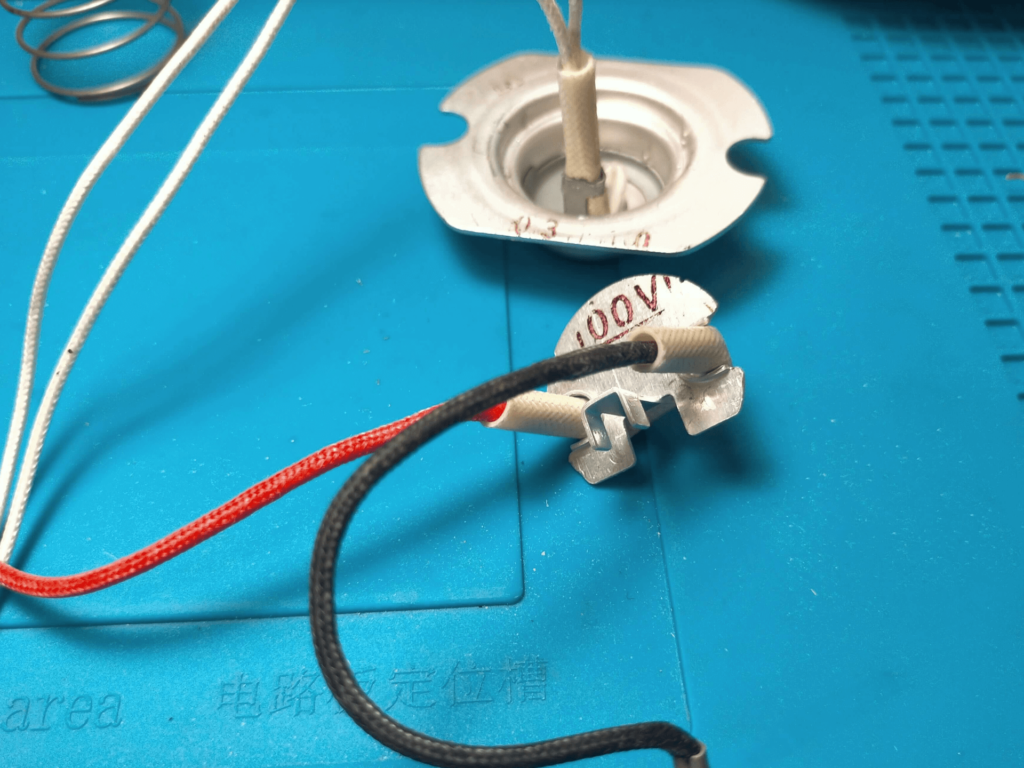

今回、温度センサーのアルミBKTはマイナスドライバーで無理やりこじって外しましたが、打ち抜きポンチなどで固定を解除してから取り外すことをおすすめします。

手順
温度センサーの導通を確認
温度センサーの導通確認

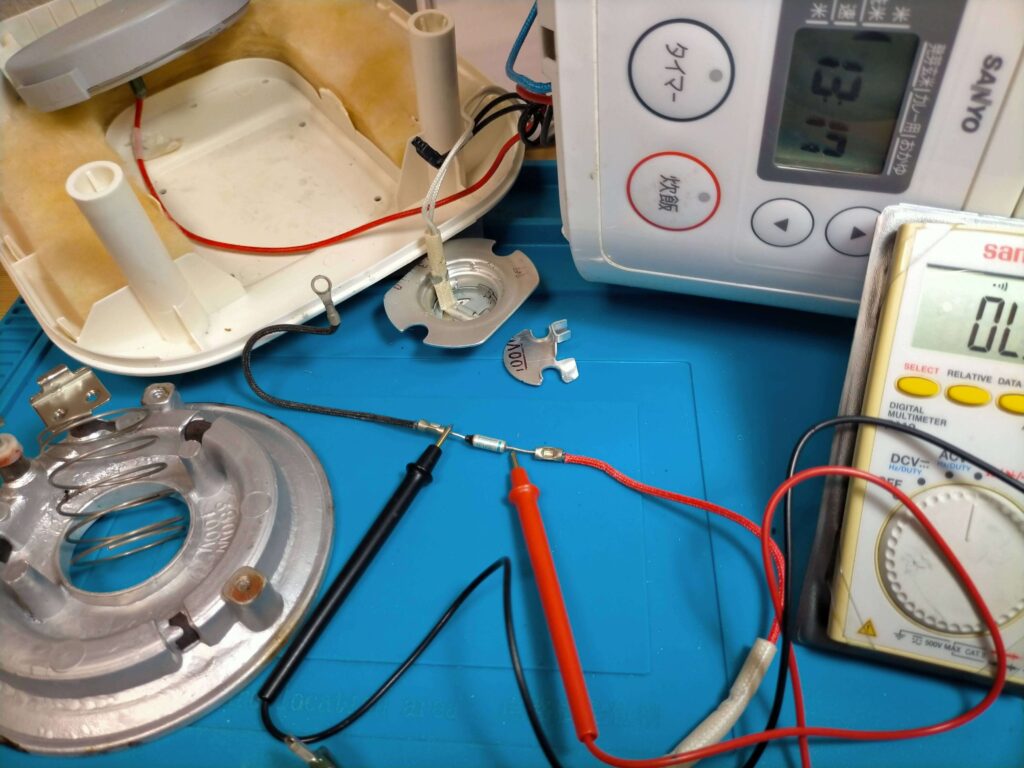

テスターで温度センサーの導通がないことを確認しました。

手順
温度ヒューズ交換
炊飯器の温度ヒューズ交換

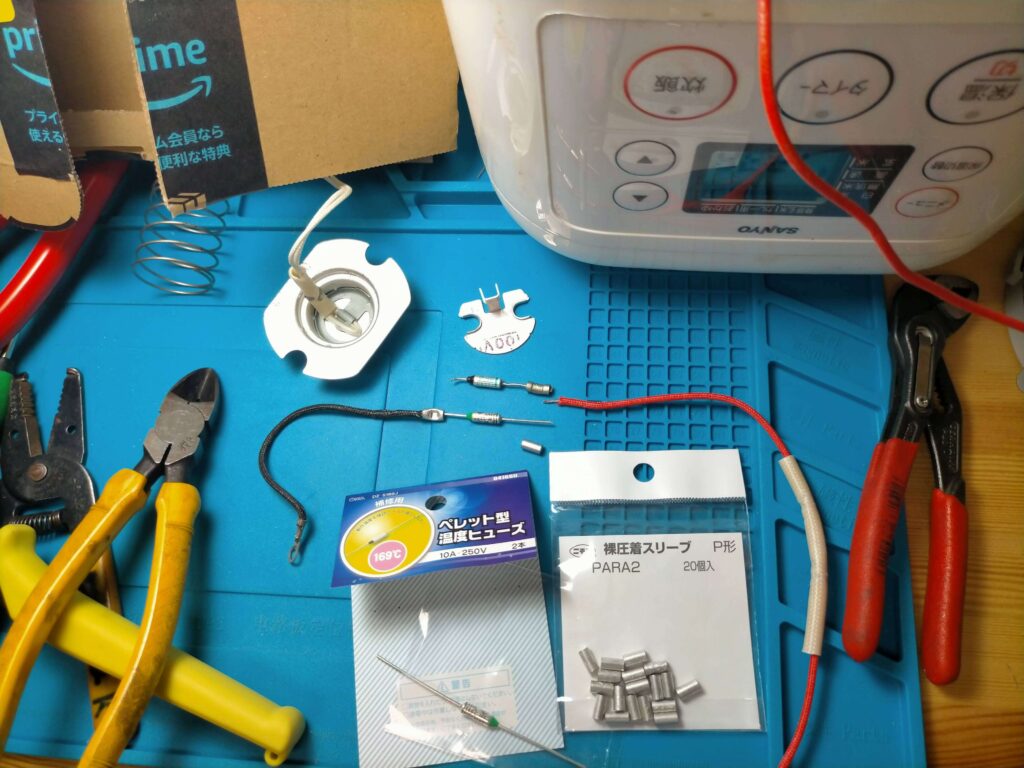

使用した部品

  • オーム電機 DZ-S169J ペレット型温度ヒューズ 169℃ 1個
  • ニチフ P型スリーブ 2個
ニチフ端子工業
¥688 (2024/05/21 00:52時点 | Amazon調べ)

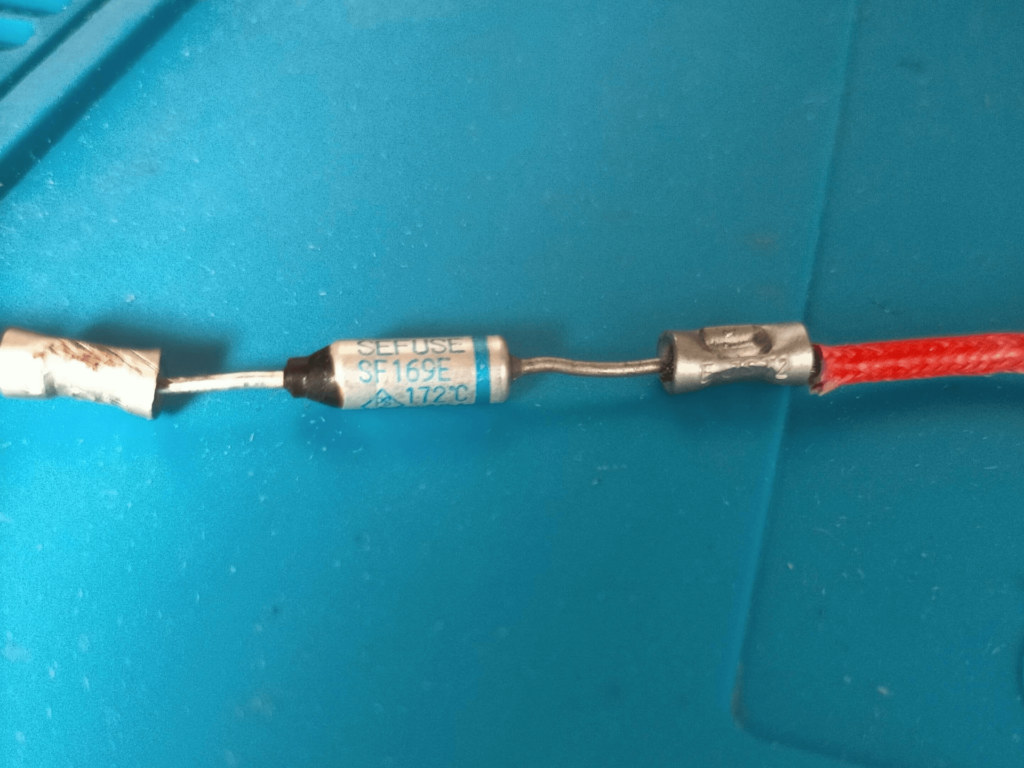

もと付いていた温度センサ-

  • 品名:SF169E
    タイプ名(SF:感温ペレット型,SM:可溶合金型)
  • 公称動作温度:172℃
  • 定格電流:10A
  • 定格電圧:250V

主なスリーブの種類

  • E形 リングスリーブ :単線の電線の接続、圧着ペンチは柄が黄色
  • B形 スリーブ:軟鋼のより線、または単線の電線を突き合わせて接続、圧着ペンチは柄が赤色
  • P形 スリーブ:軟鋼のより線の電線を重ね合せて接続、圧着ペンチは柄が赤色
  • CE形スリーブ:より線の電線の接続、圧着ペンチは柄が青色
手順
逆の手順で組み立てる

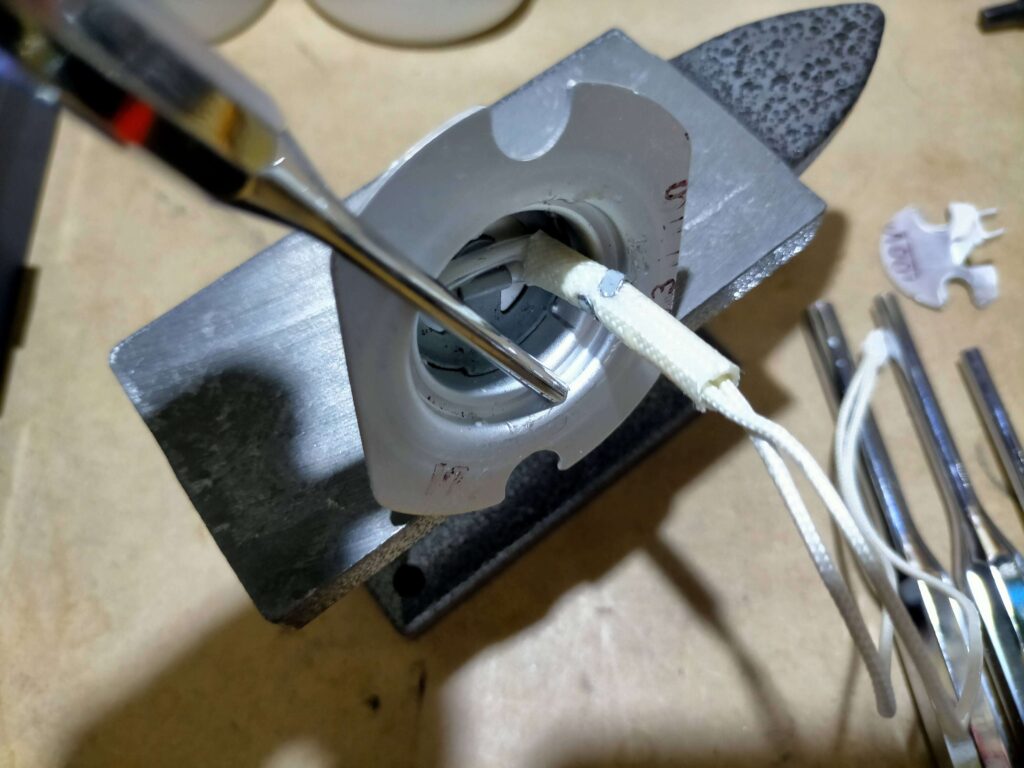

温度センサーブラケットを組み込む前にポッチを打ち抜きなどで戻しておく
温度センサーブラケットを組み込む前にポッチを打ち抜きなどで戻しておく

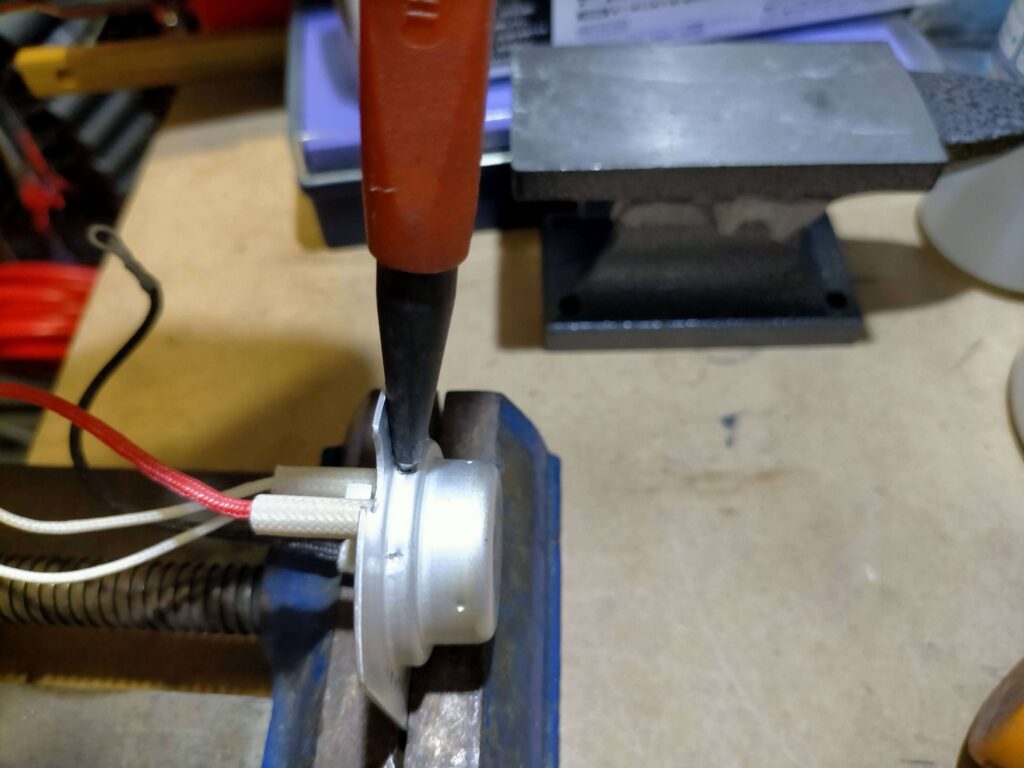

温度センサーブラケットを取り付けたらセンターポンチなどを打って固定する。
温度センサーブラケットを取り付けたらセンターポンチなどを打って固定する

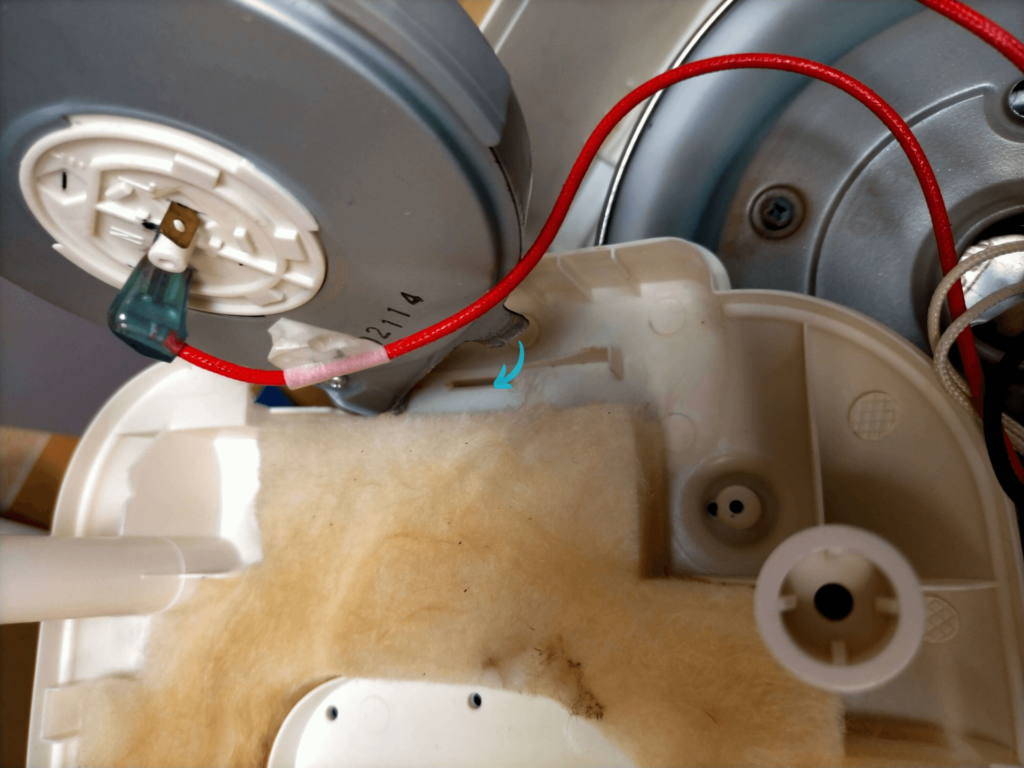

電源コード
電源コードBOXは爪を取付穴に差し込むだけで固定されておりネジ止めされていませんでした

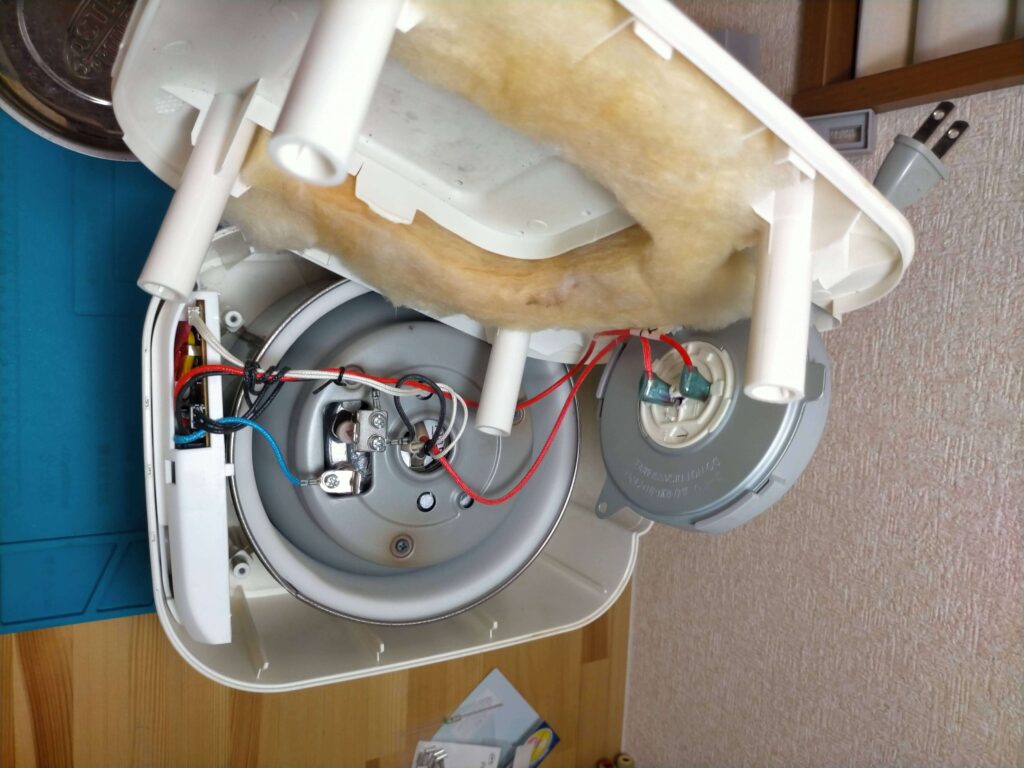

裏ブタを取り付ける
配線を元に戻して裏ブタを閉めます
配線の引き回しに気を付ける

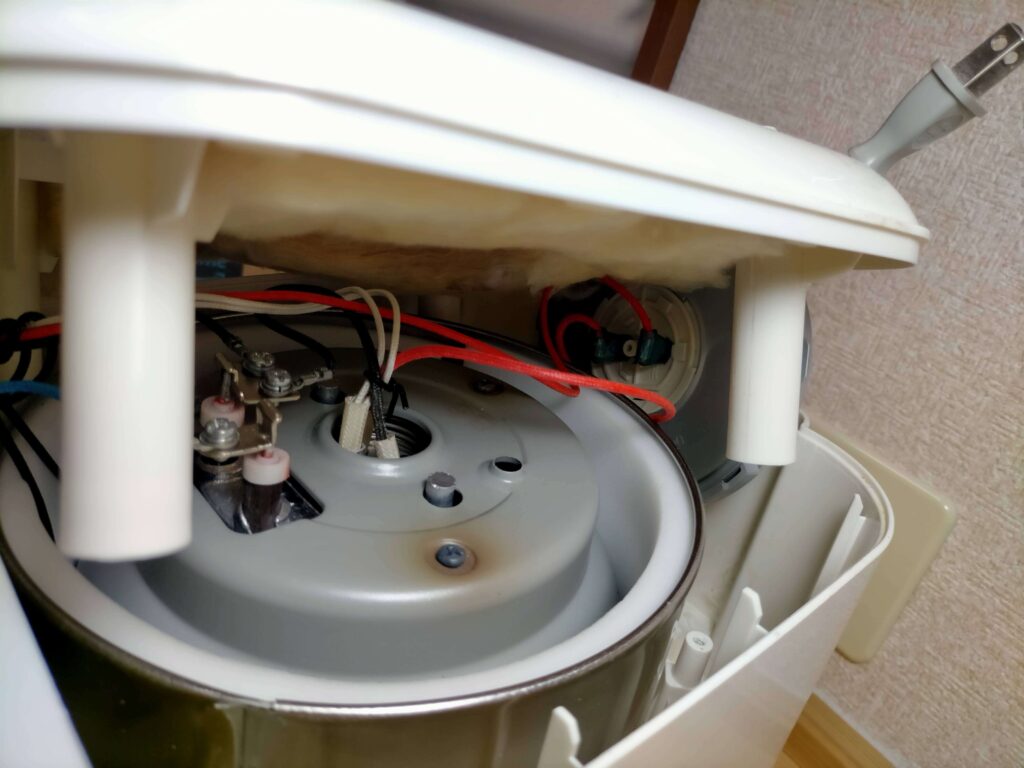

配線を挟み込まないように配線の引き回しに気を付けて裏ブタを閉めます

電源が入らない故障原因を探る

表示部基板

電源ケーブルの断線

各ケーブルをテスターで導通確認する。

温度ヒューズ切れ

温度ヒューズをテスターで導通確認

基板の実装部品の故障

コンデンサー、サージアブソーバー、抵抗、ダイオード、IC、表示LCDパネルなど順をに確認する。

例えばコンデンサーの膨らみ、熱がこもる場所の小さなコンデンサ、電源を入れて発熱している部品を確認します。

また、はんだ不良個所確認や電源スイッチがある場合は電源スイッチの確認も行います。

LCDパネルに表示が全くされないなどの症状によっては、電源から遠いLCDパネルに3V電源が供給されているかを最初に確認します。

炊飯器購入にあたって

ある程度探っても故障原因がつかめなかったら、探る手間や部品代を考慮すると新しい炊飯器の購入がいいかもしれません。

炊飯器購入にあたって炊飯器の性能や窯の素材より、自分好みのお米の品種や精米後すぐに炊いたお米の方が味の違いが大きいと実感しております。

炊飯器は米を焚くだけのシンプルな製品ですからIH炊飯器ではなく国内メーカーの安価なマイコン炊飯器であれば十分だと考えています。

もちろん、炊飯器の個体差、お米の種類、新米などによって水加減は重要です。

マイコン炊飯器でおいしいごはんを焚くためにしている3つのこと

  1. 水加減は自分で探る。
    メモリはあくまで目安部品の経年劣化も考慮して定期的に
  2. 炊き上がったら直ぐにごはんをほぐす。
    マイコン炊飯器最大のウィークポイント炊き上がりのムラをできるだけ均一にする。
  3. 早炊きする。
    火力が高いためかごはんがおいしい。

筆者は九州育ちですが、単身赴任先の山形で食べたはえぬきの味に感動してから自宅に戻ってからもずっと30Kg玄米を注文後に精米してくれるネット通販のお米屋さんで購入しております。米粒が大きくそろっている上にそんなに高くないんです。

お米は楽天市場などで精米したてを買うことができるのでありがたいです。

もし炊飯器を新しく購入した場合、不要になった家電を処分したくても近くのリサイクル業者を探すだけでも面倒ですので、

回収商品と回収してほしい市町村の情報入力だけでリサイクル業者の情報を確認するだけという使い方もできる

無料見積や回収できるリサイクル業者の情報を一括検索できる全国版サイトをこちらに貼っておきます→一番高く売れるお店を探すなら【おいくら】
