【DIY修理】MAXエアコンプレッサーの電源が入らない！1万円浮かすためのスイッチ分解・補修手順

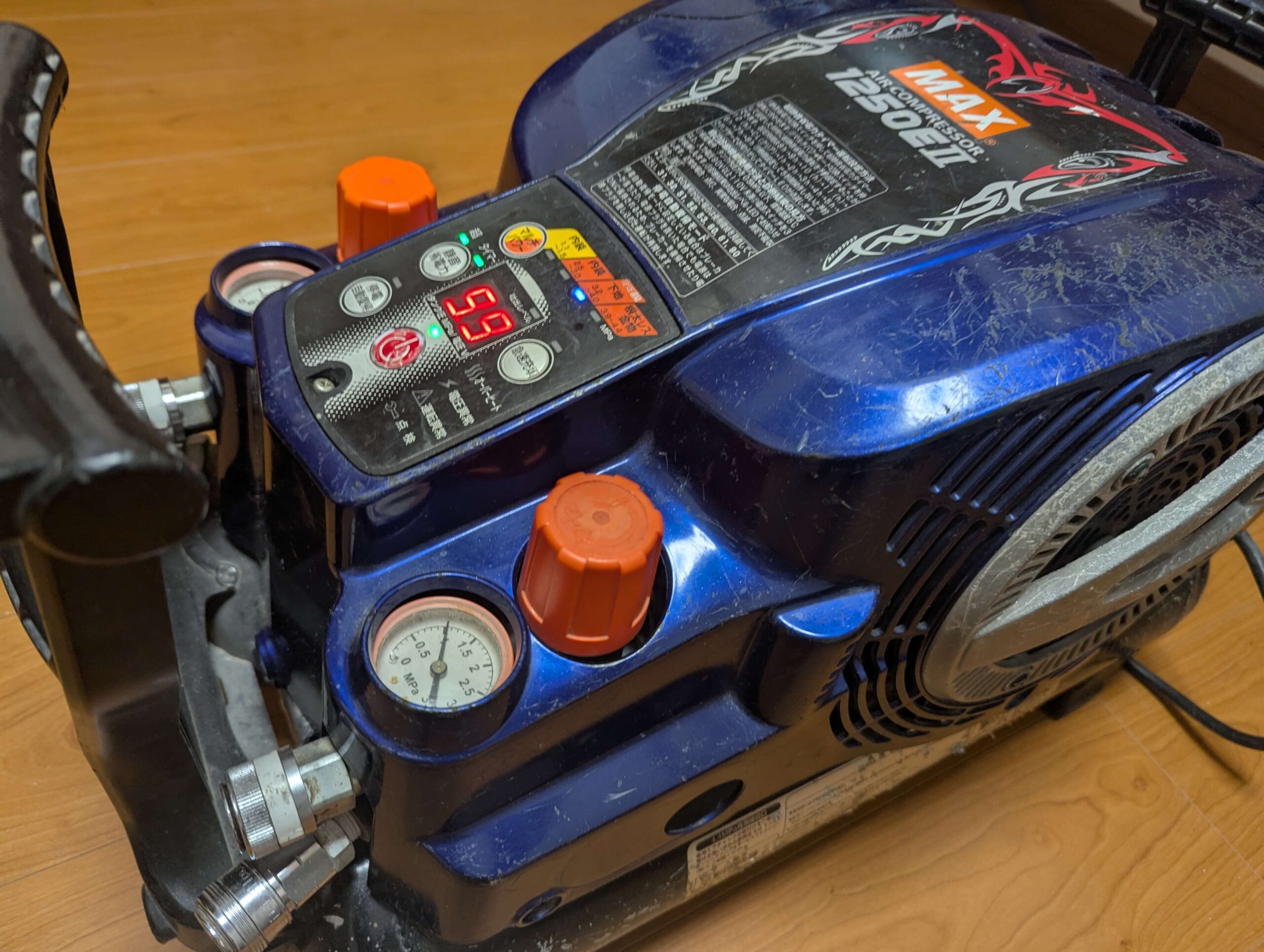

MAXエアコンプレッサーの電源ボタンが反応しない！

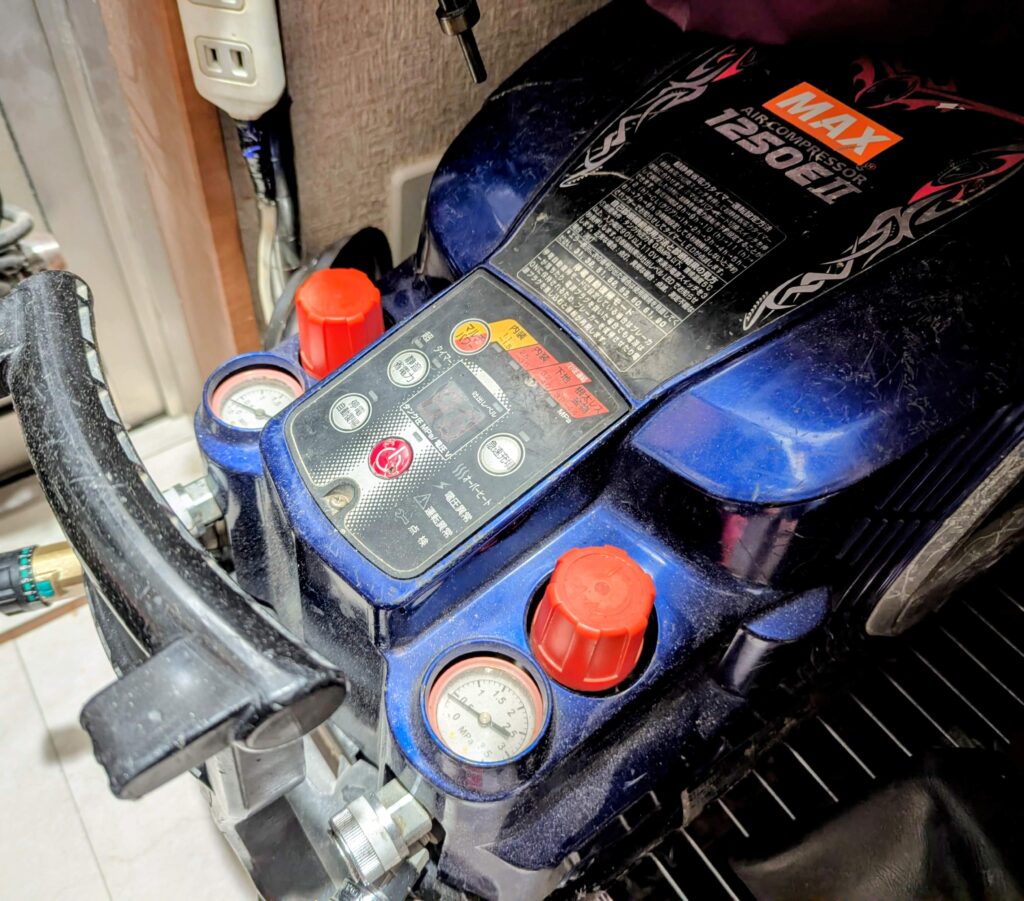

愛用しているMAXのエアコンプレッサーですが、最近電源ボタンの反応が悪くて困っていました。

すでに廃番機種となっているため、メーカー修理に出すと高額になりがちです。部品を取り寄せて自分で交換しようかとも考えましたが、調べてみると部品代だけでもかなりの金額に……。

【交換する場合の純正パーツ価格】

部品名	品番	価格 (税込)
スイッチパネル ASSY	AK70562	¥9,163
パネルシール	AK15567	¥1,298
合計		¥10,461

「部品代だけで1万円超えは痛い……」 そこで今回はダメ元で、今ある部品を分解・清掃して修理することにしました。もし同じ症状でお困りの方がいれば、自己責任とはなりますが参考にしてみてください。

※注意 本記事は電気部品の分解・ハンダ作業を含みます。修理に失敗した場合、完全に動作しなくなるリスクがあります。作業は安全に十分配慮し、自己責任で行ってください。

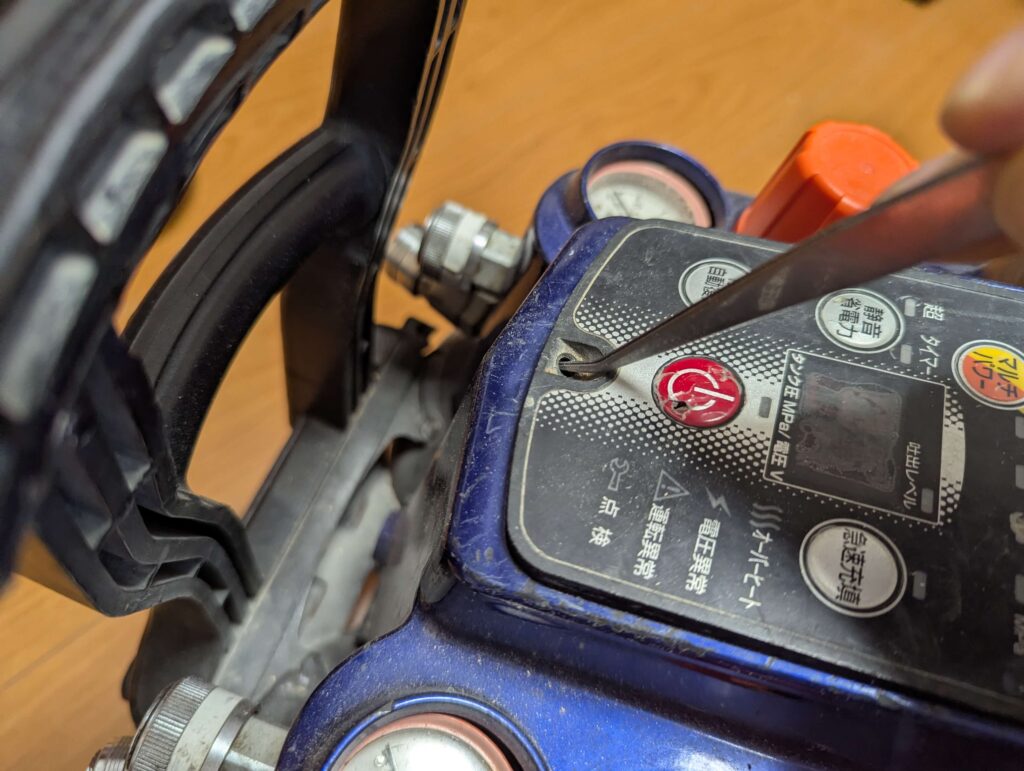

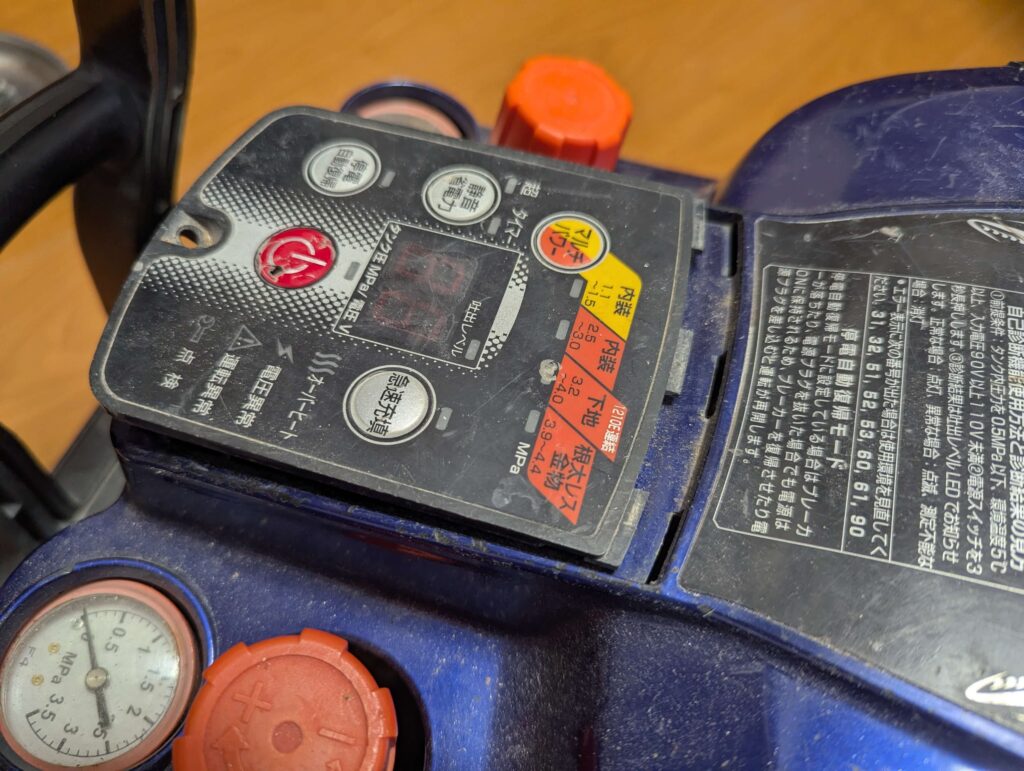

修理手順1：スイッチパネルの取り外し

まずは本体からスイッチパネルを取り外します。

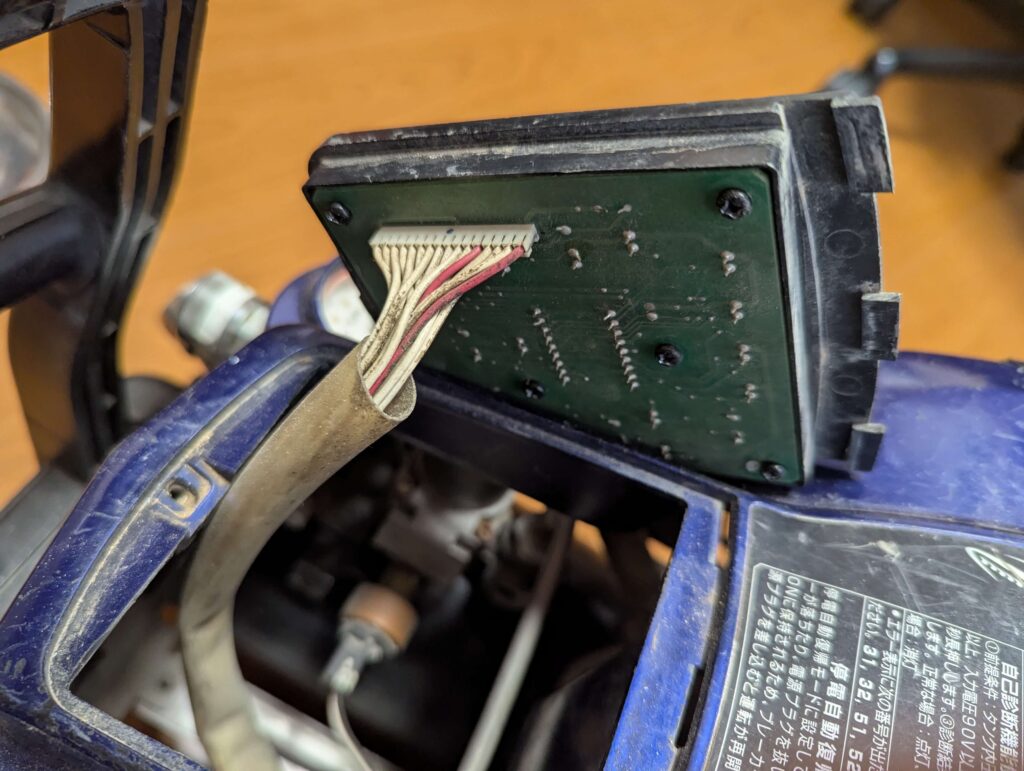

【重要：コネクタに関するコツ】 通常はコネクタを外した方が作業性は良いのですが、以下の理由から今回はコネクタを接続したまま作業します。

• 基板側：ハンダを除去してコネクタごと外す必要がある
• 配線側：ピンを1本ずつ抜く必要があり非常に手間

修理手順2：基板の確認と腐食箇所の特定

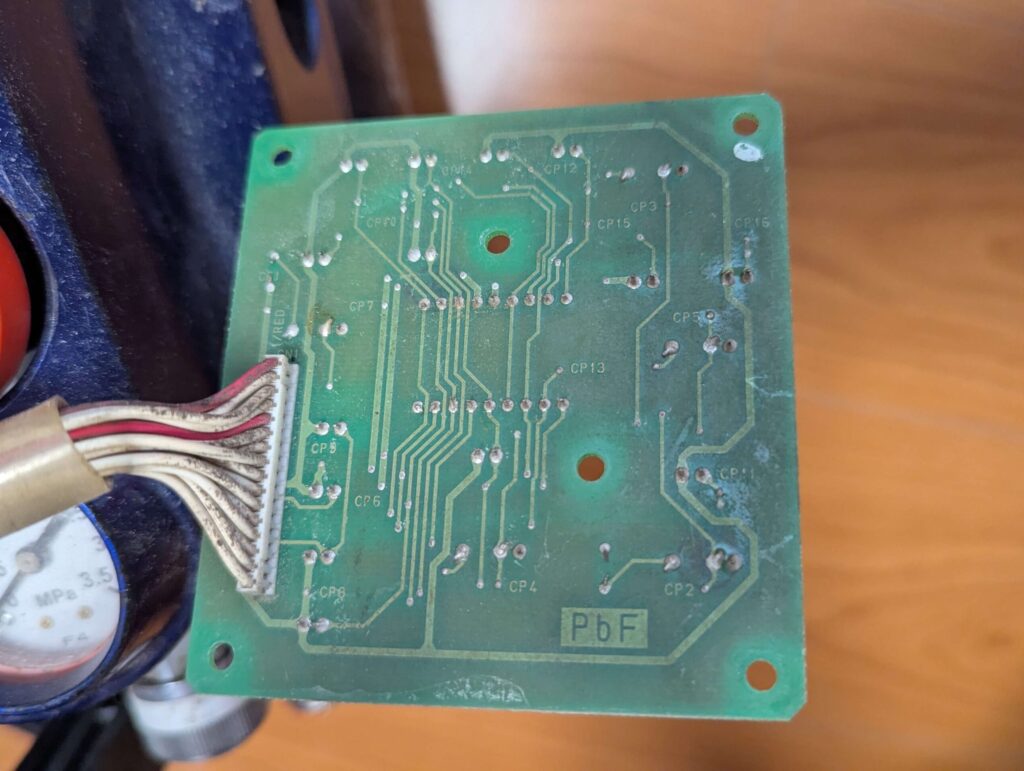

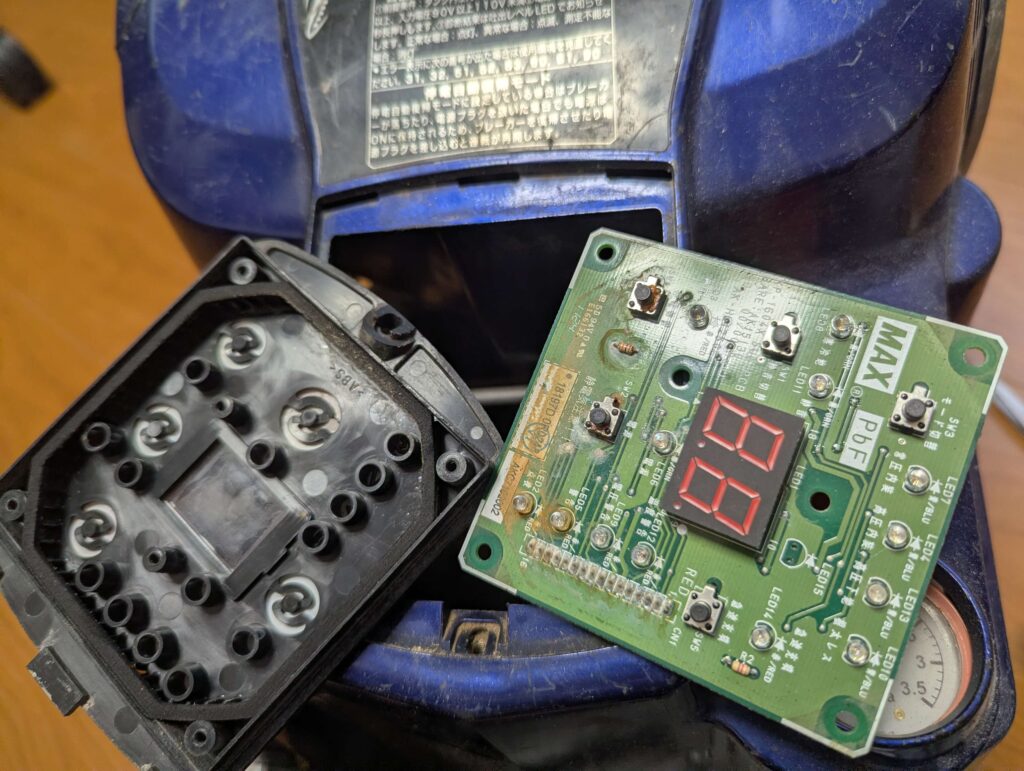

スイッチ基板を固定しているネジ（6本）を外して、基板の状態を確認します。（※本体カバーAssyを取り外す場合は固定ネジ7本）

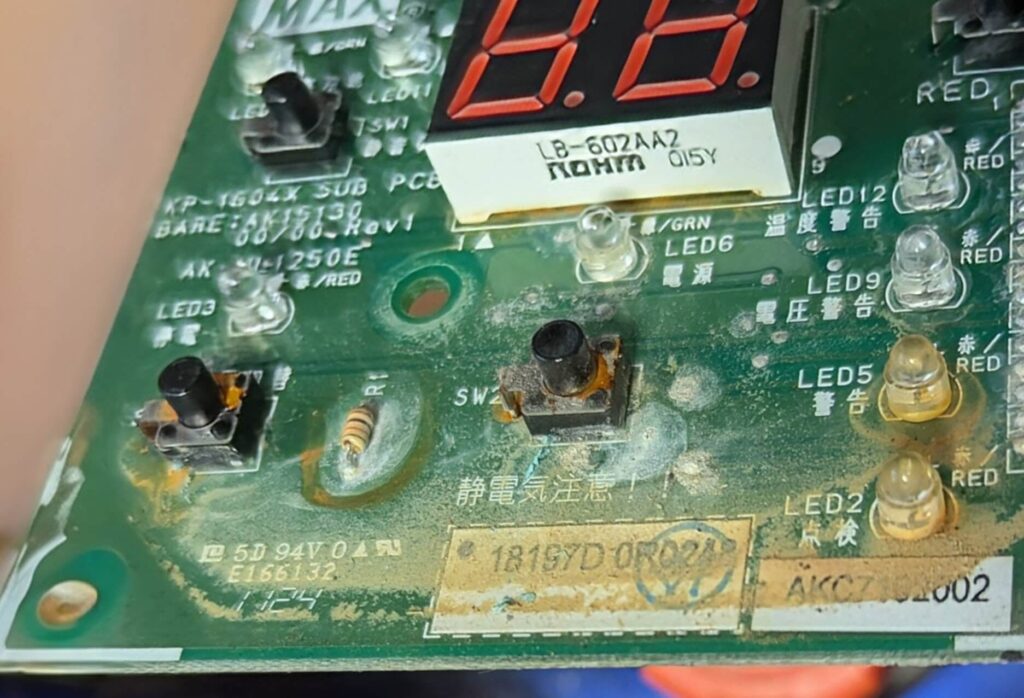

内部を確認したところ、以下の部品に腐食が見られました。

• 電源タクトスイッチ（CP4）
• 抵抗R1（10KΩ）
• 停電自動復帰タクトスイッチ（CP2）

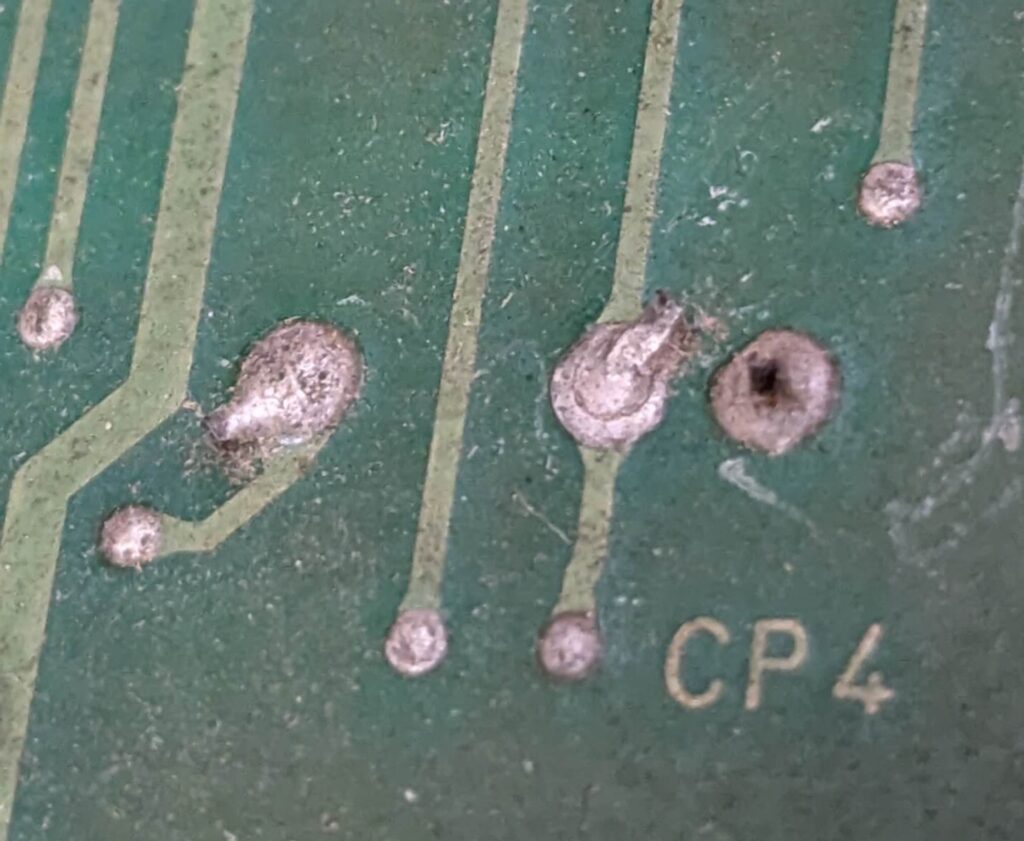

特に電源スイッチ（CP4）には、腐食だけでなく「はんだクラック（ひび割れ）」も発生していました。これが接触不良の主原因のようです。

清掃と点検

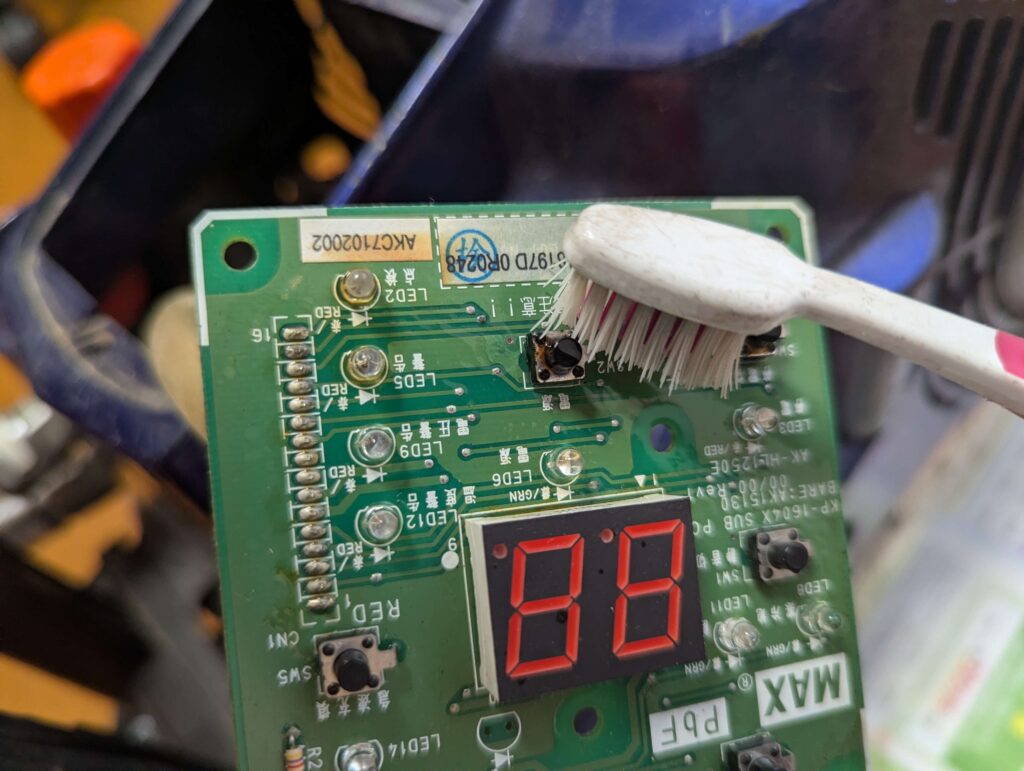

まずは腐食部分を**IPA（イソプロピルアルコール）**で洗浄します。その後、テスターで導通チェックを行いました。

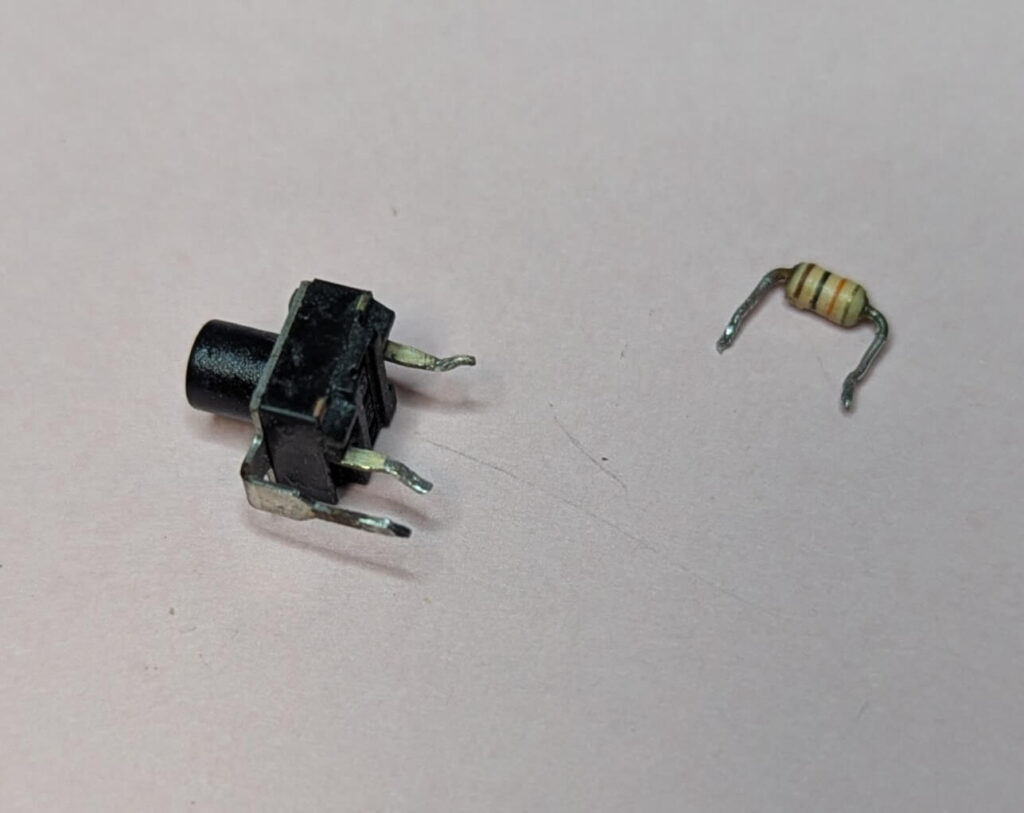

• 抵抗R1： 抵抗値は正常（10KΩ）でしたが、足が腐食しているため交換が必要です。
• タクトスイッチ（電源）： 内部接点の不良が疑われます。
• タクトスイッチ（停電自動復帰）： 正常

IPA（イソプロピルアルコール）：基板洗浄の必需品

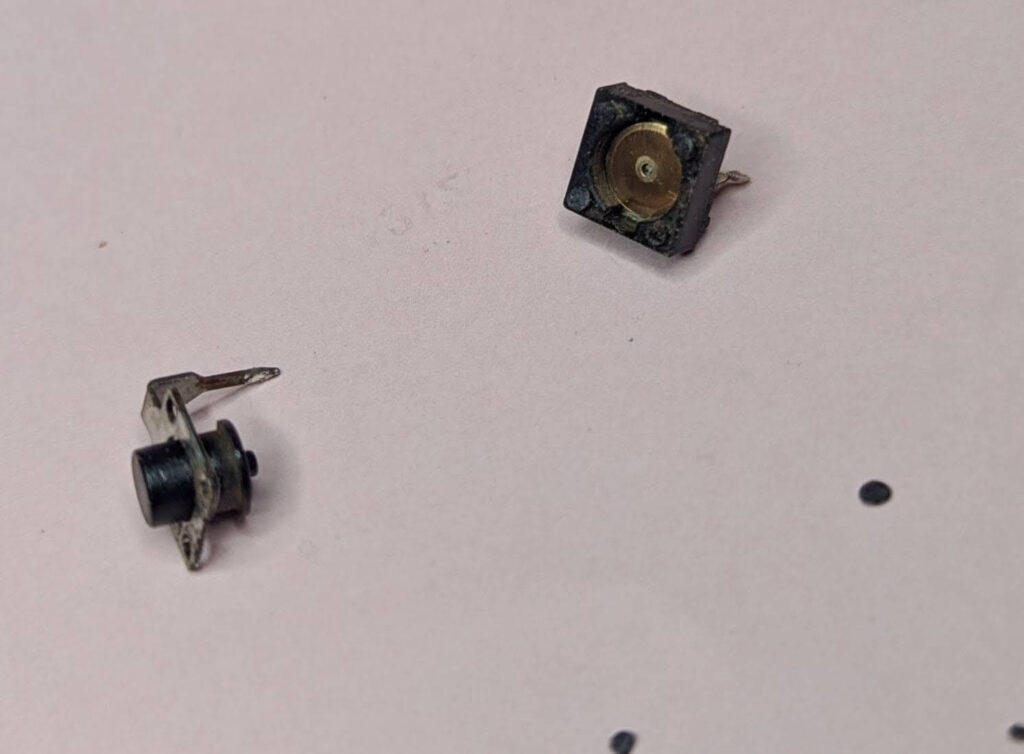

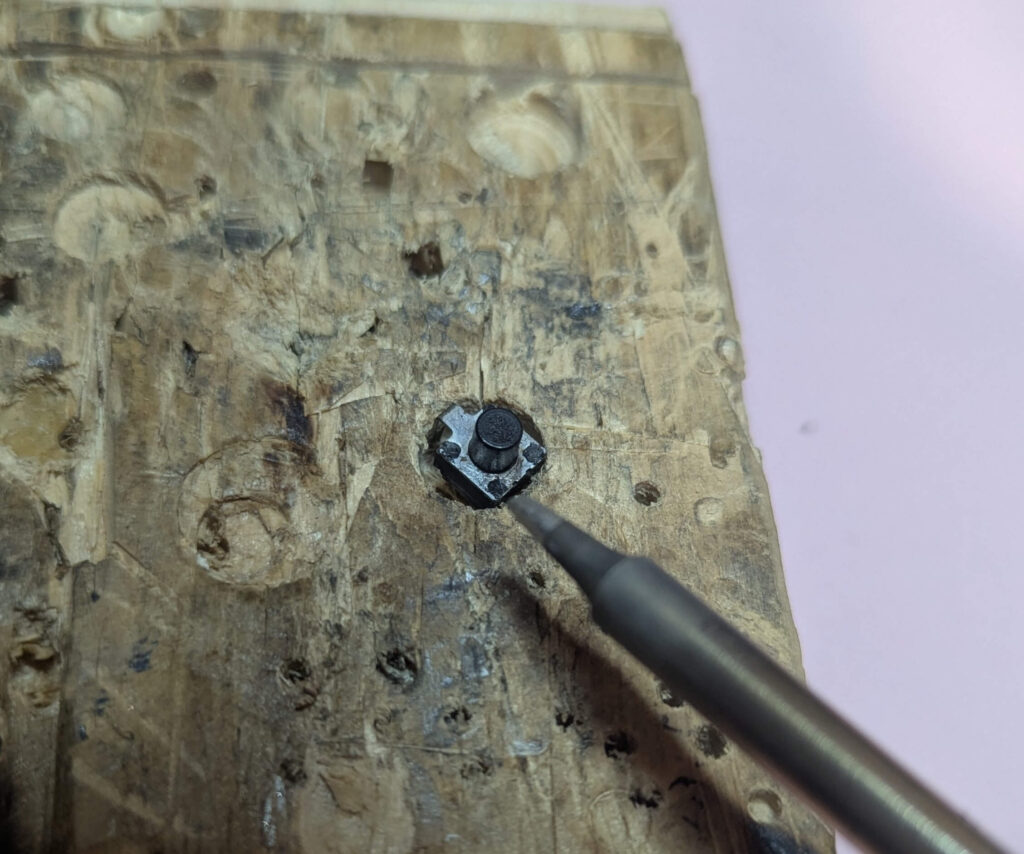

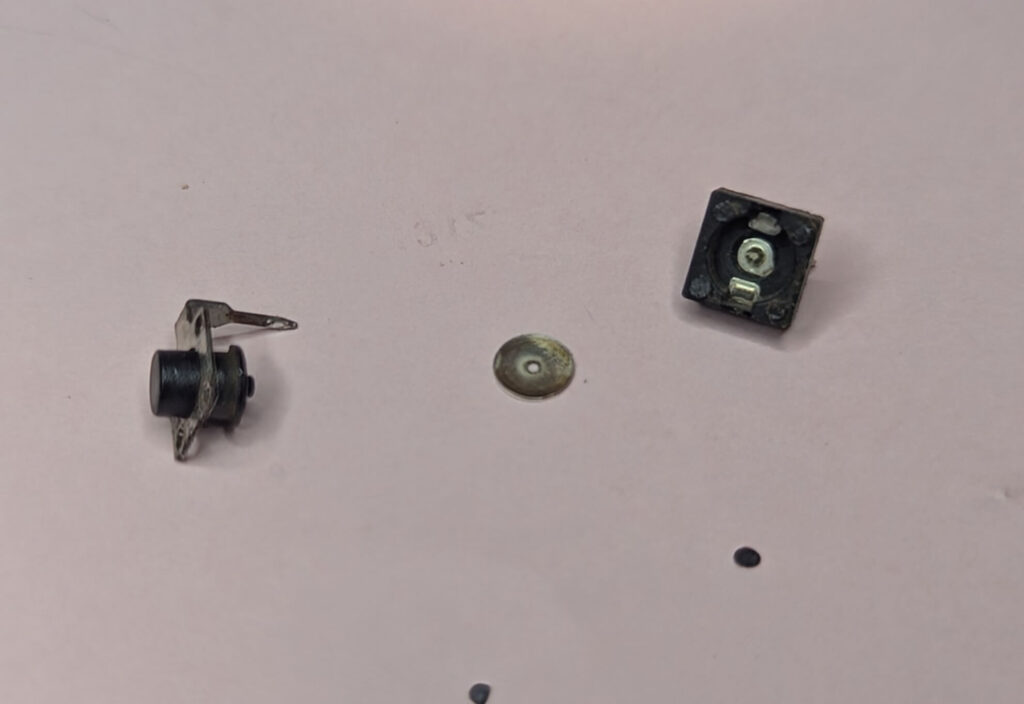

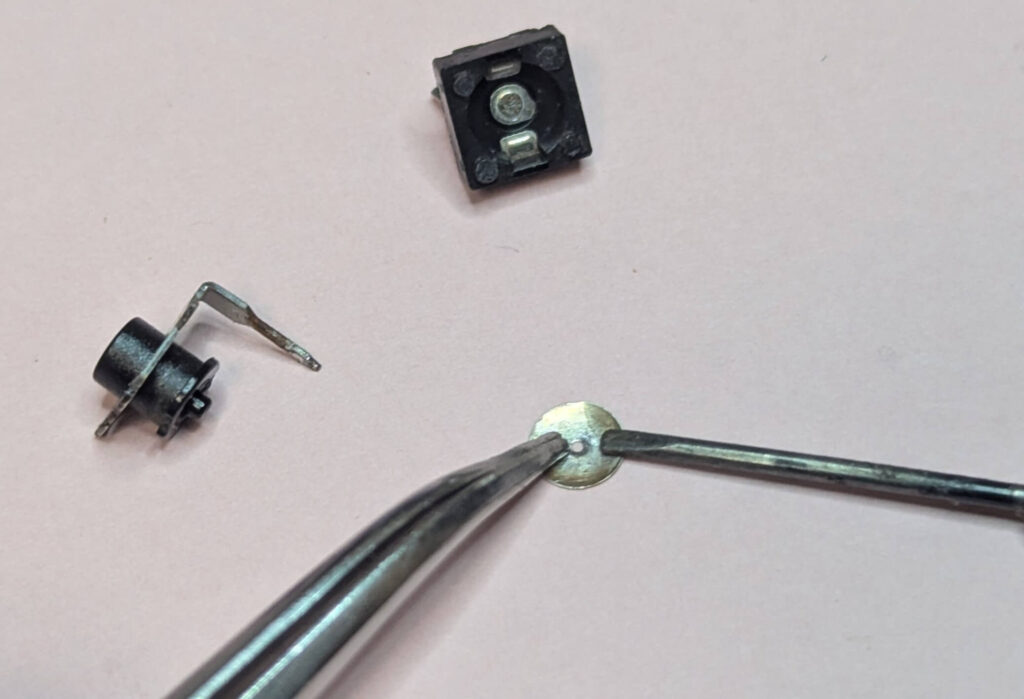

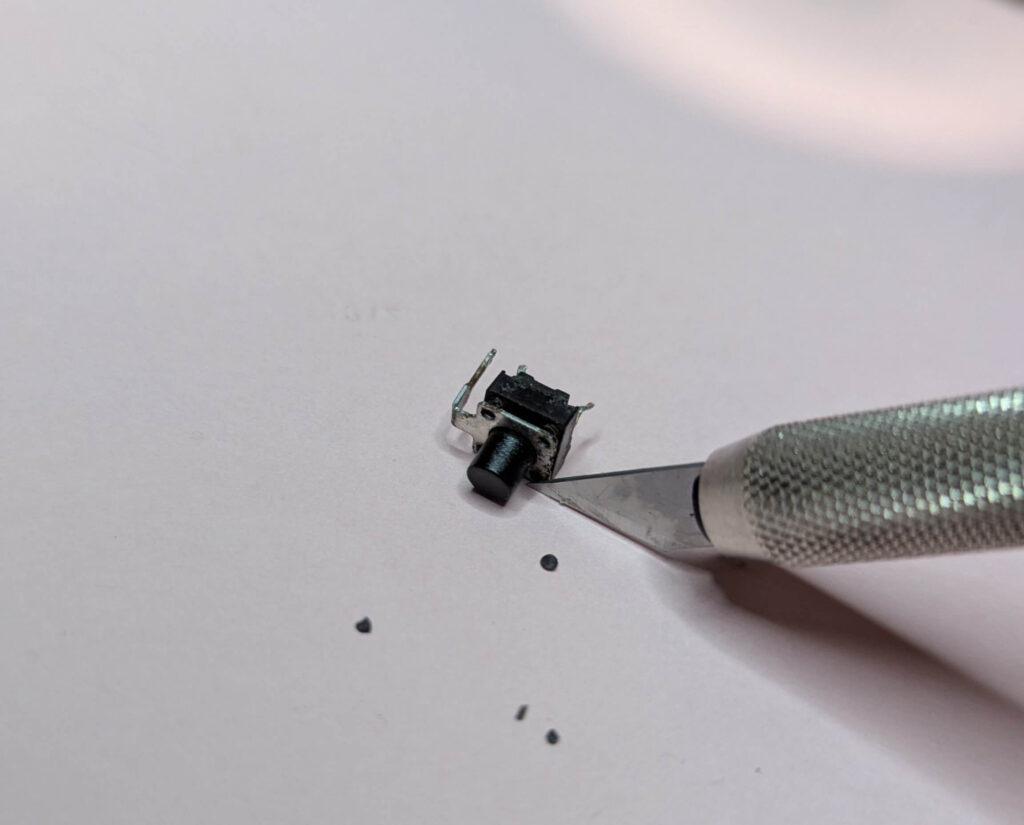

修理手順3：タクトスイッチの分解修理（最難関）

本来ならスイッチごと新品に交換したいところですが、この機種に使われている「2本足で樹脂ボタンが長いタイプ」の手持ちがありませんでした。そこで、スイッチ自体を分解して直す荒技に出ます。

修理手順4：部品交換と組み戻し

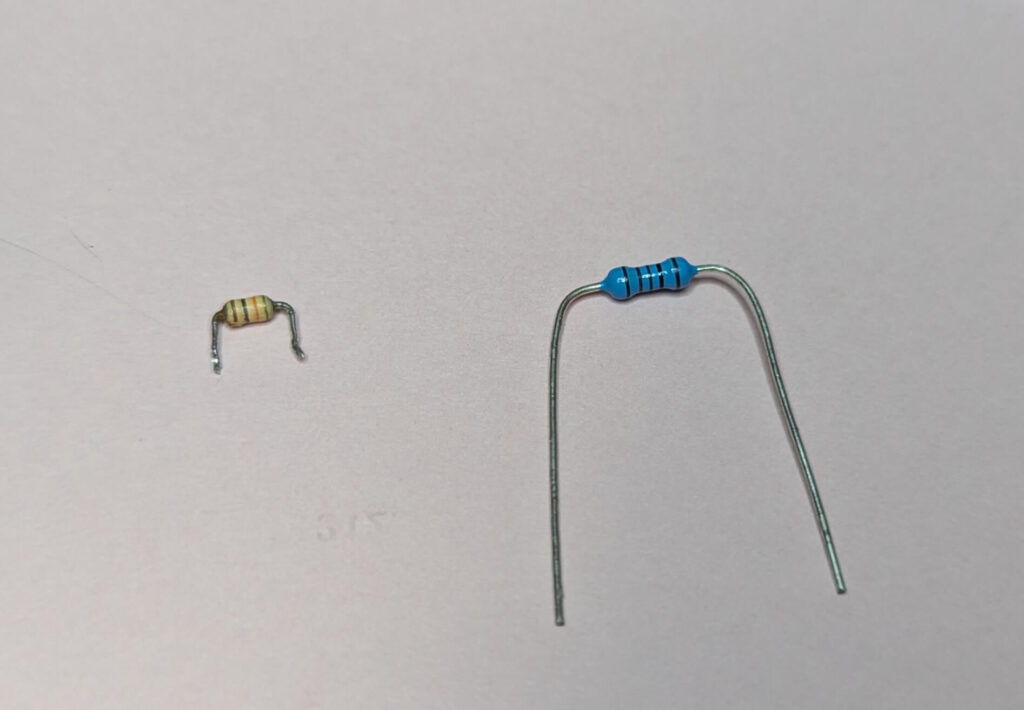

抵抗の交換

足が腐食していた抵抗（R1）を、新品の10KΩ抵抗に交換します。

抵抗セット（電子部品）

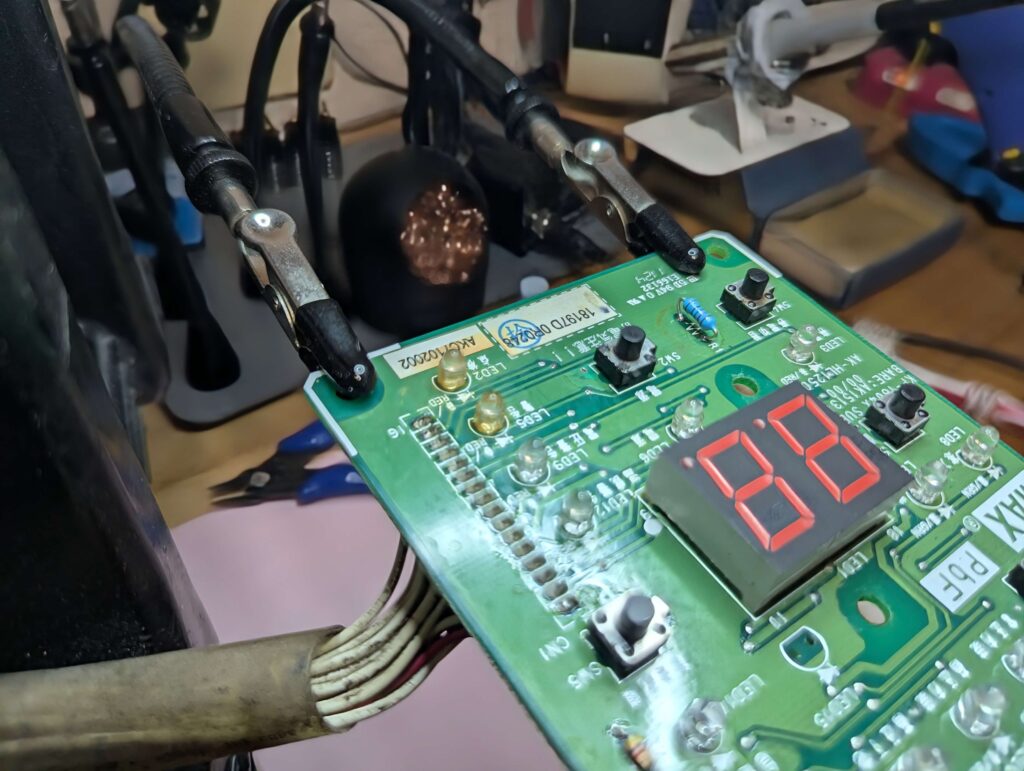

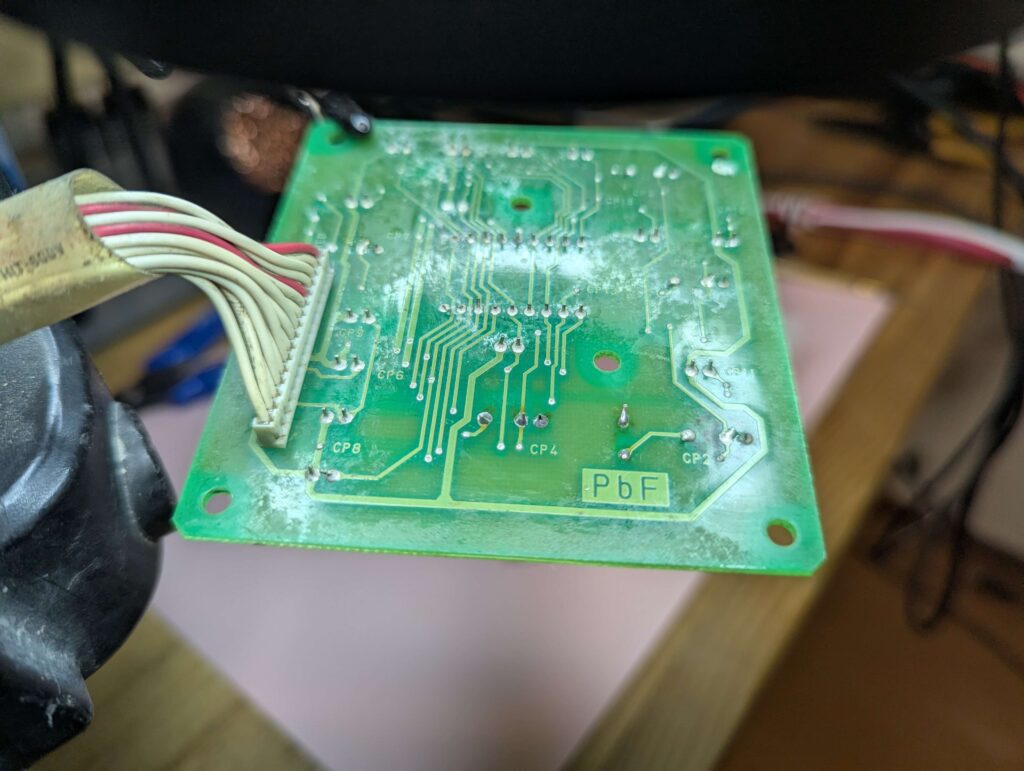

基板へのハンダ付け

分解修理した電源タクトスイッチと、新品の抵抗を基板にハンダ付けします。作業後は必ずフラックスをIPAで洗浄し、腐食を防止します。

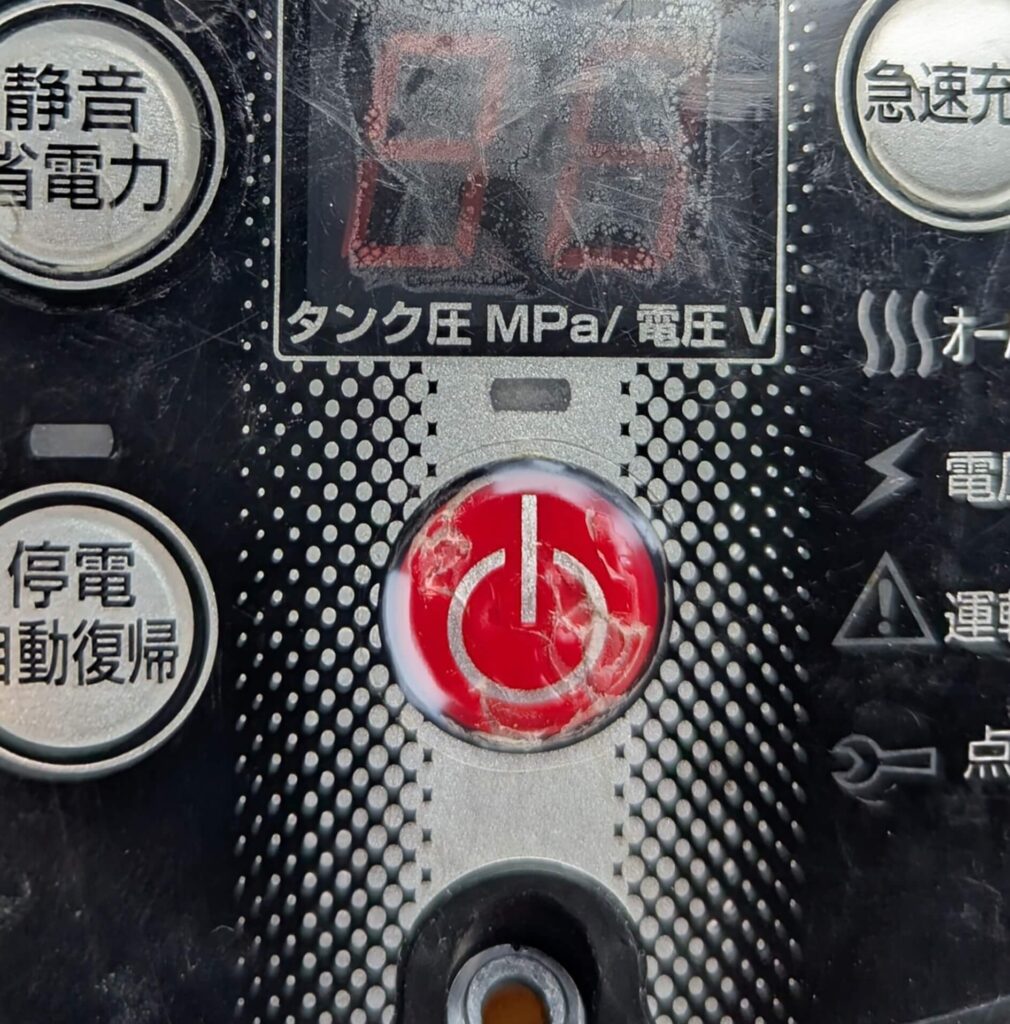

パネルシールの補修

操作パネルの電源ボタン部分は酷使されて穴が開いていました。ここから水や埃が入ると故障の原因になります。 中性洗剤で洗浄した後、**PPテープ（梱包用テープ等）**を丸く切り出して貼り付け、簡易的に補修しました。

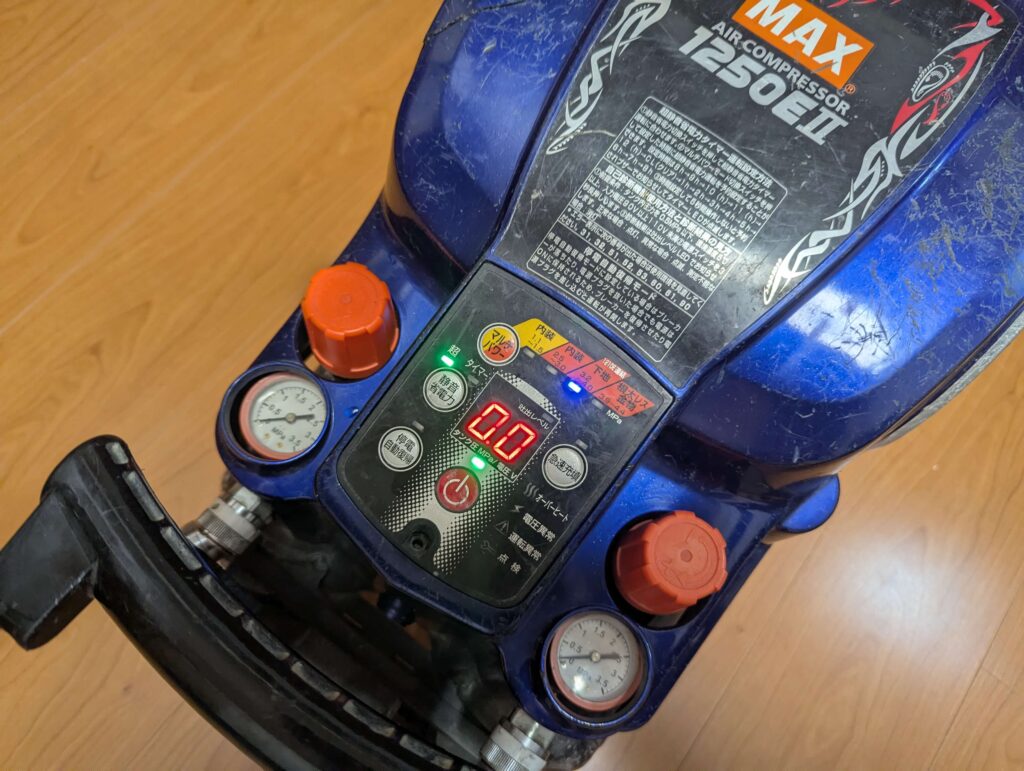

修理完了！

分解した逆の手順で組み戻し、動作確認を行ったところ……無事、電源が入るようになりました！ 部品代1万円をかけずに修理できたので大満足です。

【おまけ作業】

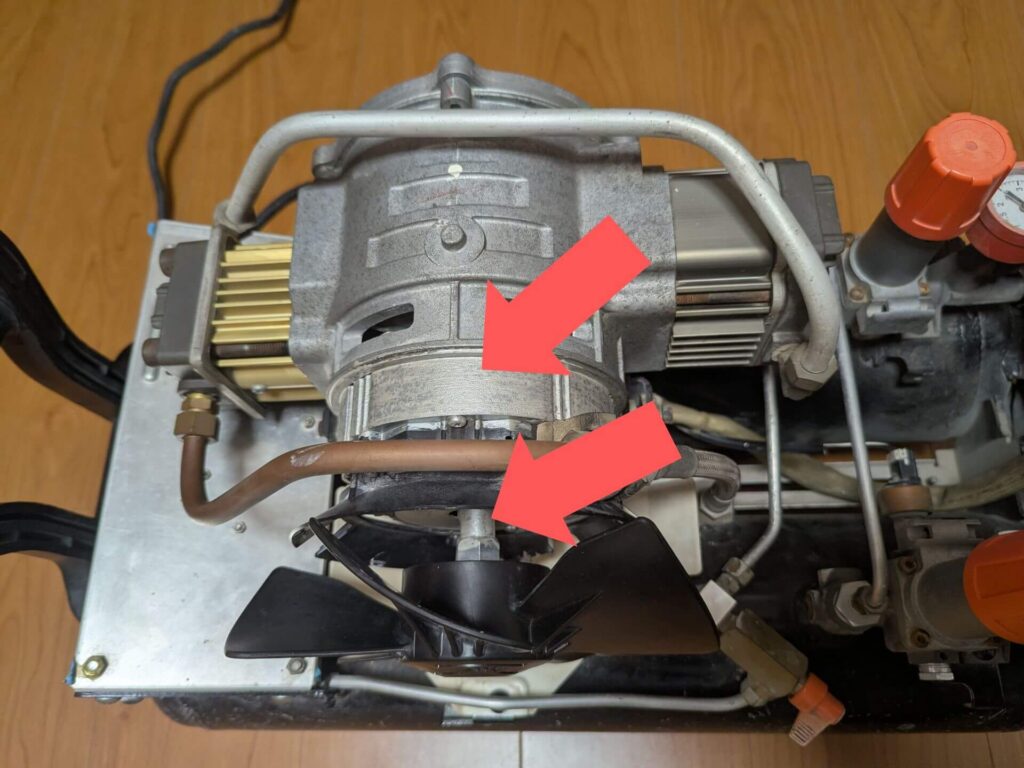

ついでにモーターとファンシャフトに赤錆が発生していたので、錆転換塗料「サビキラー」を塗って防錆処理をしておきました。これでまだまだ現役で頑張ってくれそうです。

サビキラー：高機能な錆止め

修理が難しい場合や、頻繁に仕事で使用するコンプレッサーは潔く新品購入するのも手です。
