【タカラトミー バンクマン】「目も口も開かない…」沈黙した関西弁の相棒を救った禁断のモーター分解０円修理の話
はじめに：バンクマン草食系が突然死んだ日
「あれ？電源が入らない…」
久しぶりにバンクマン草食系の電源を入れようとしたら、うんともすんとも言わない。
電池BOXを開けてみると、案の定、電池が液漏れして白い粉が吹き出していました。
「これは…かなりひどいな。」
電池BOX内を清掃して新しい電池に交換したものの、それでも電源は入りません。
「液漏れは電池BOXだけじゃ済まない。ケーブルを伝って基板まで腐食が進んでいる可能性が高い。」
こうして、愛着あるバンクマン草食系を救うための修理プロジェクトが始まりました。
修理の全貌：液漏れ腐食との闘い
発見①：0.25Ω抵抗が完全腐食＆断線

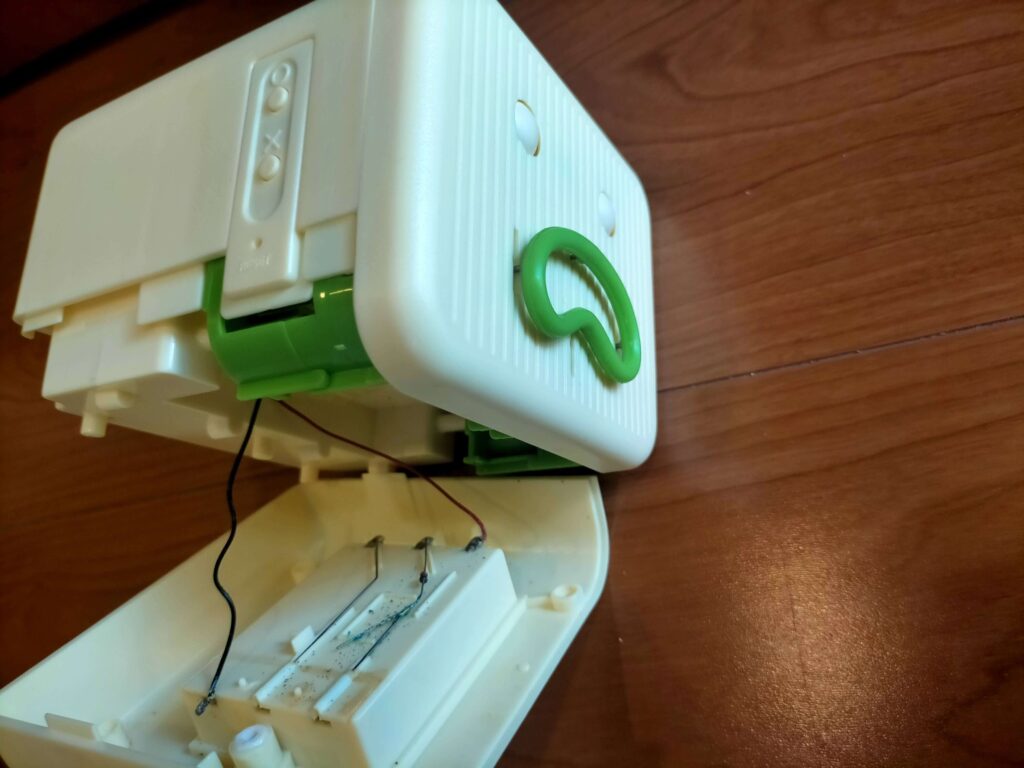

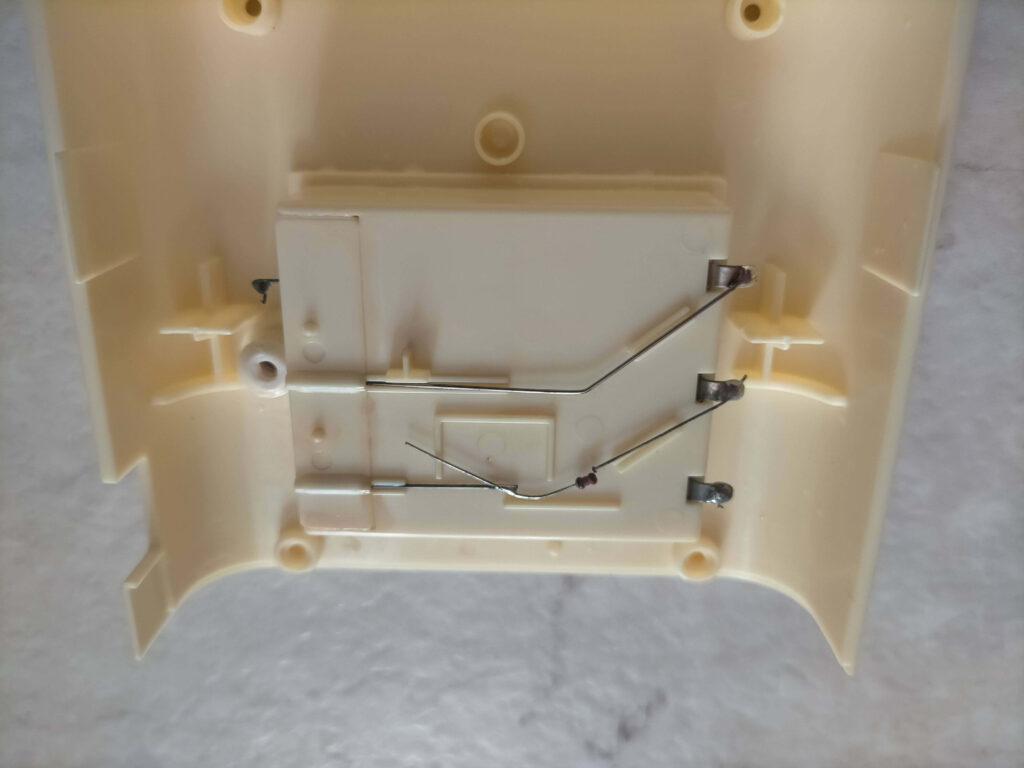

電池BOX側のカバーを外してすぐに目に飛び込んできたのが、アキシャルヒューズまたは抵抗のようなものが腐食してリード線も断線している光景でした。
「これか…兄弟機のバンクマン関西系には0.25Ωの抵抗が付いていたから、同じ値だろう。」

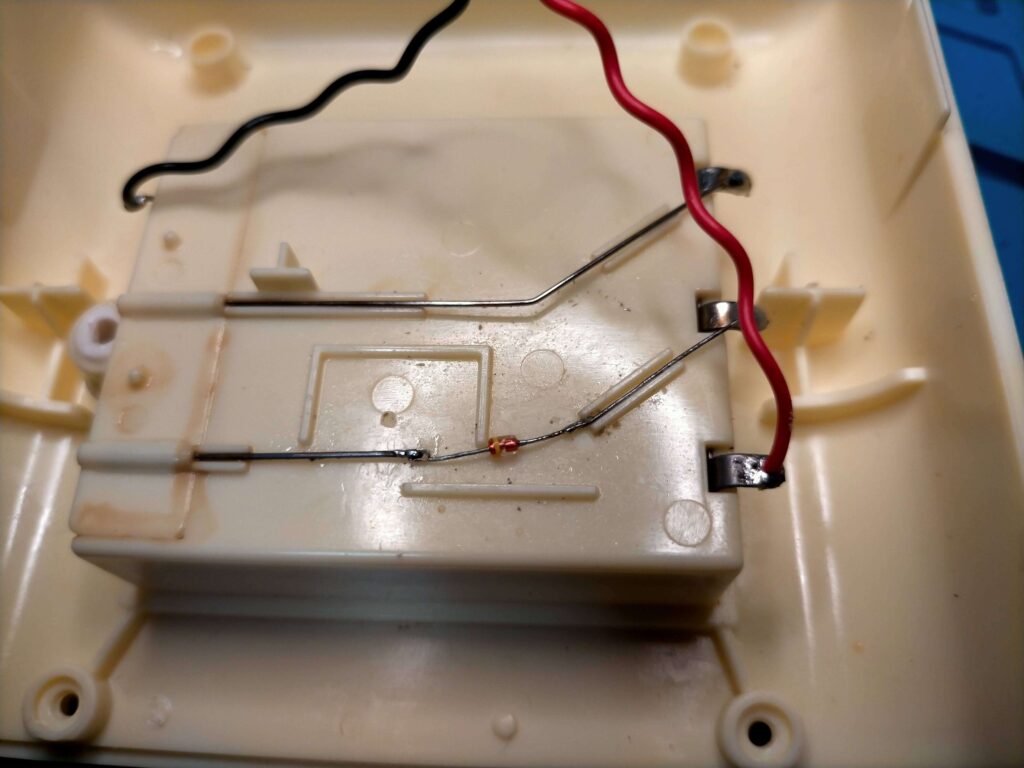

手持ちに0.25Ωの抵抗がなかったため、ダイオードで代用することに。
「乾電池の逆接続防止と液漏れ防止にもなるし、一石二鳥だ。」
※本来は一般整流ダイオードを使うべきですが、スイッチングダイオードで代用。動作したのでそのまま使用。
👇バンクマン関西系修理：バンクマンの分解の詳細
あわせて読みたい
発見②：電源コネクタまで緑色の腐食が…

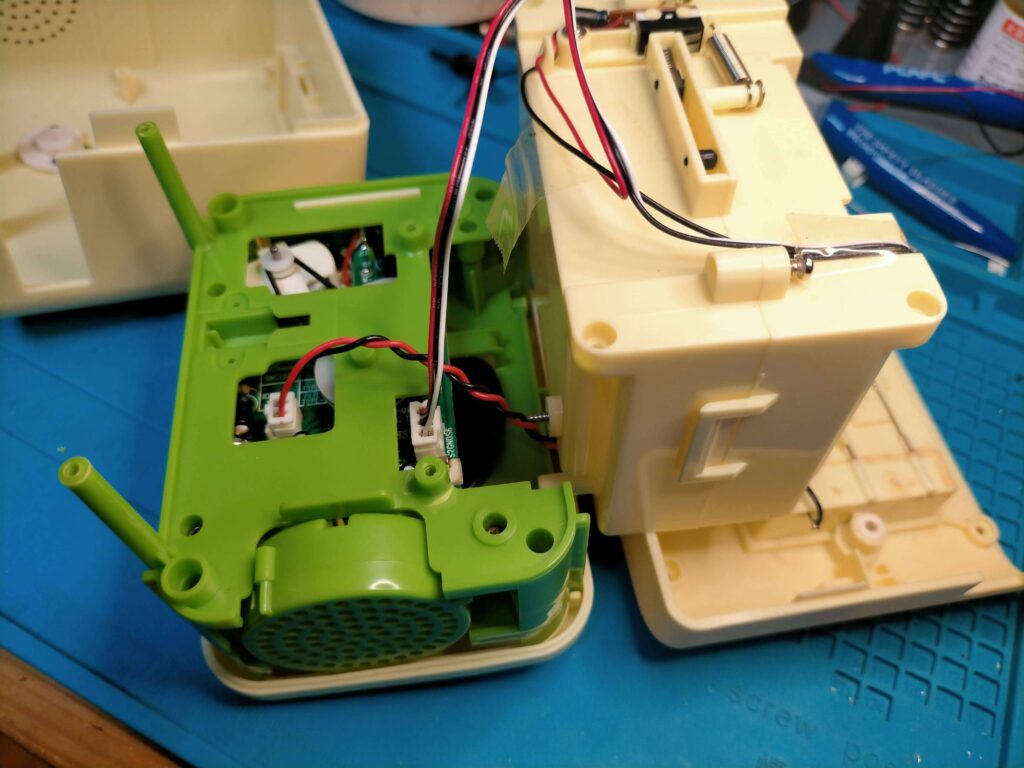

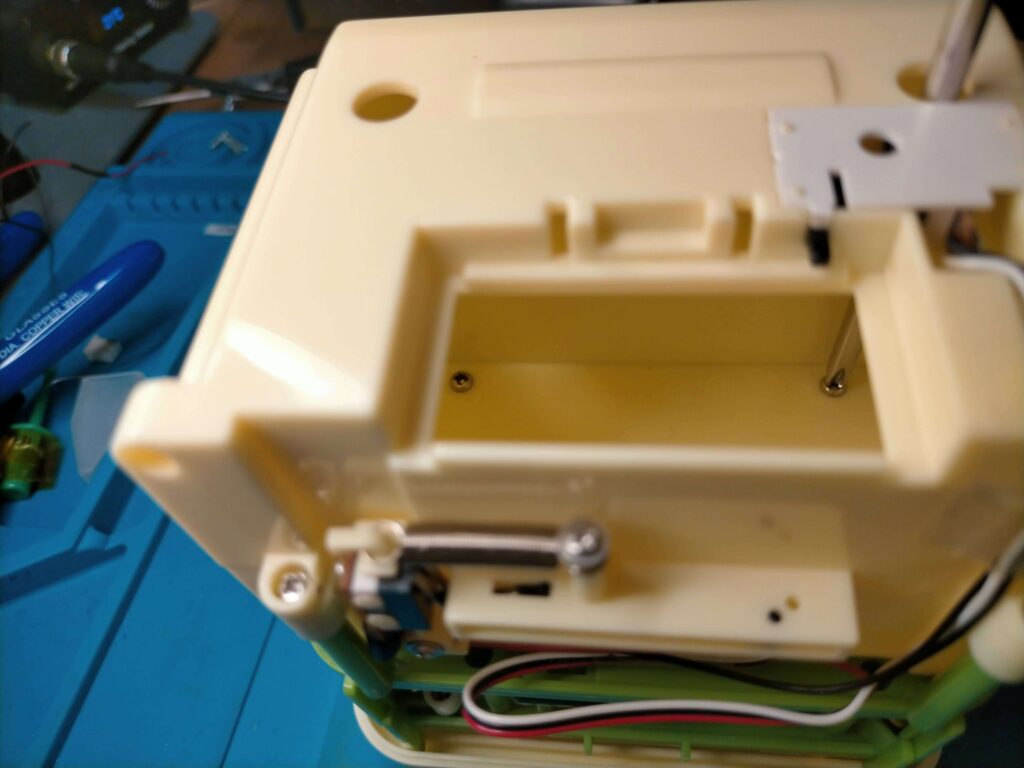

上カバー（ネジ６本）を外した後、貯金箱部分を外す作業👇

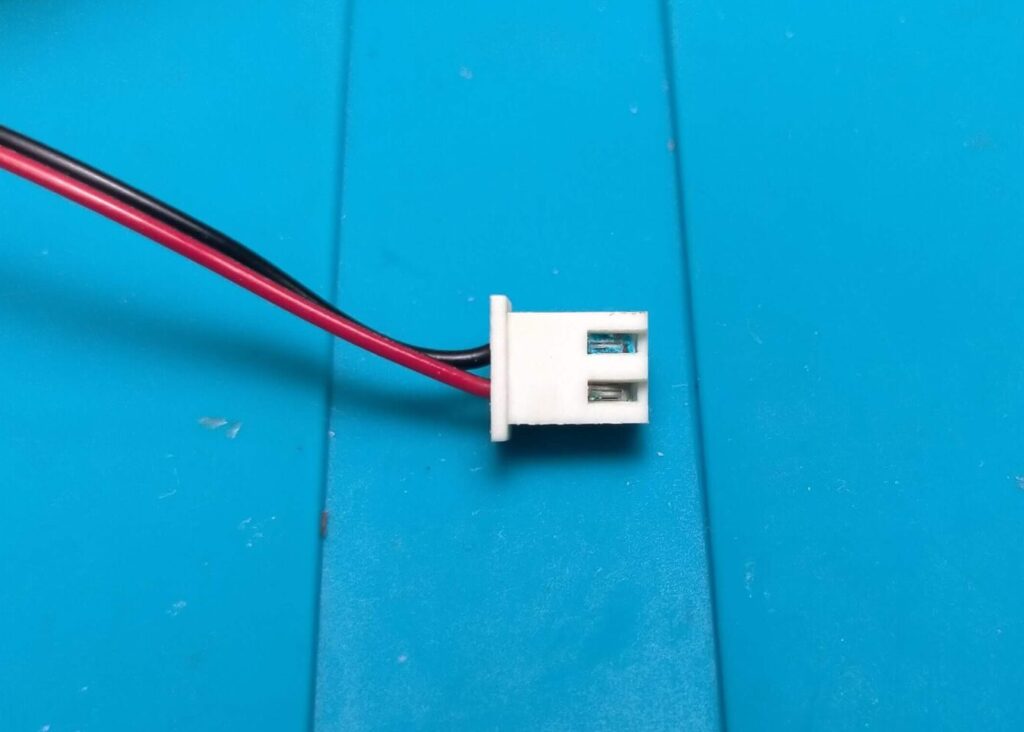

分解を進めると、電源コネクタの基板側まで緑色の腐食が進んでいました。
「液漏れがケーブルを伝って、ここまで到達したのか…」
コネクタ端子を外して確認すると、予想通り内部も腐食。

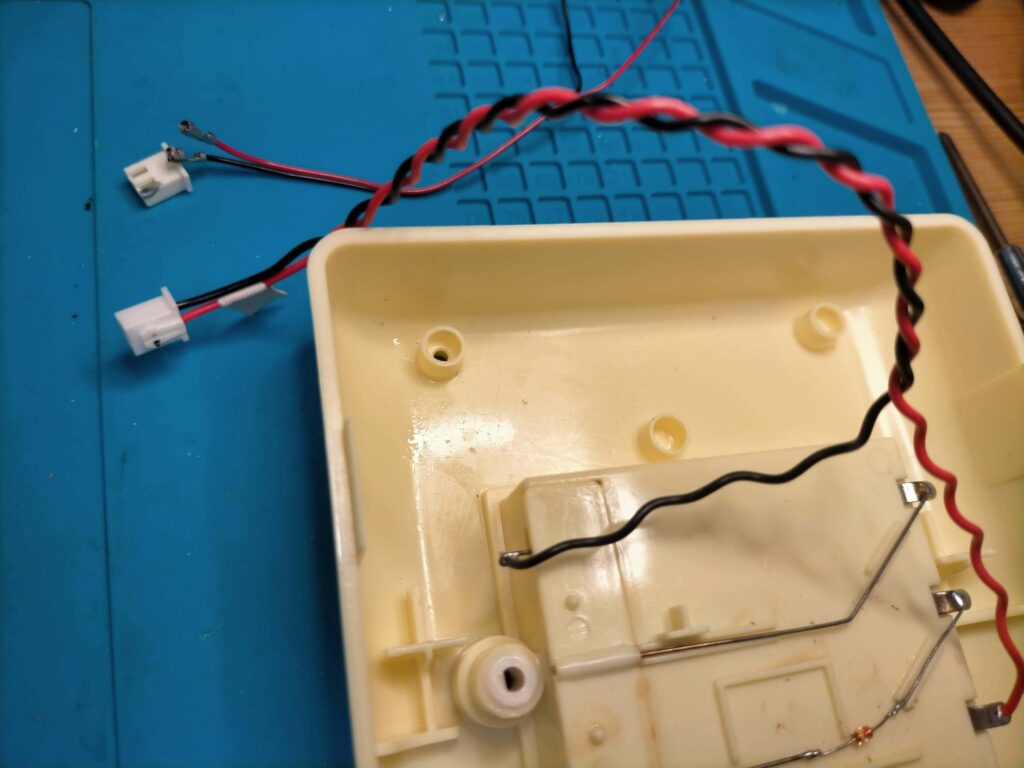

手持ちのPCファンのケーブルが同じXHコネクタだったので、ケーブルごと交換しました。
「部品取りのPCファンがこんなところで役に立つとは。」
👇コネクタ端子が無い場合の必要部品と工具
サムコス¥545 （2026/02/18 00:57時点 | Amazon調べ）ポチップ
IWISS¥2,980 （2026/02/18 00:57時点 | Amazon調べ）
発見③：はんだクラックの予防修理
緑色のカバー（ネジ６本）と、モータープーリーからベルトを外した後の写真👇

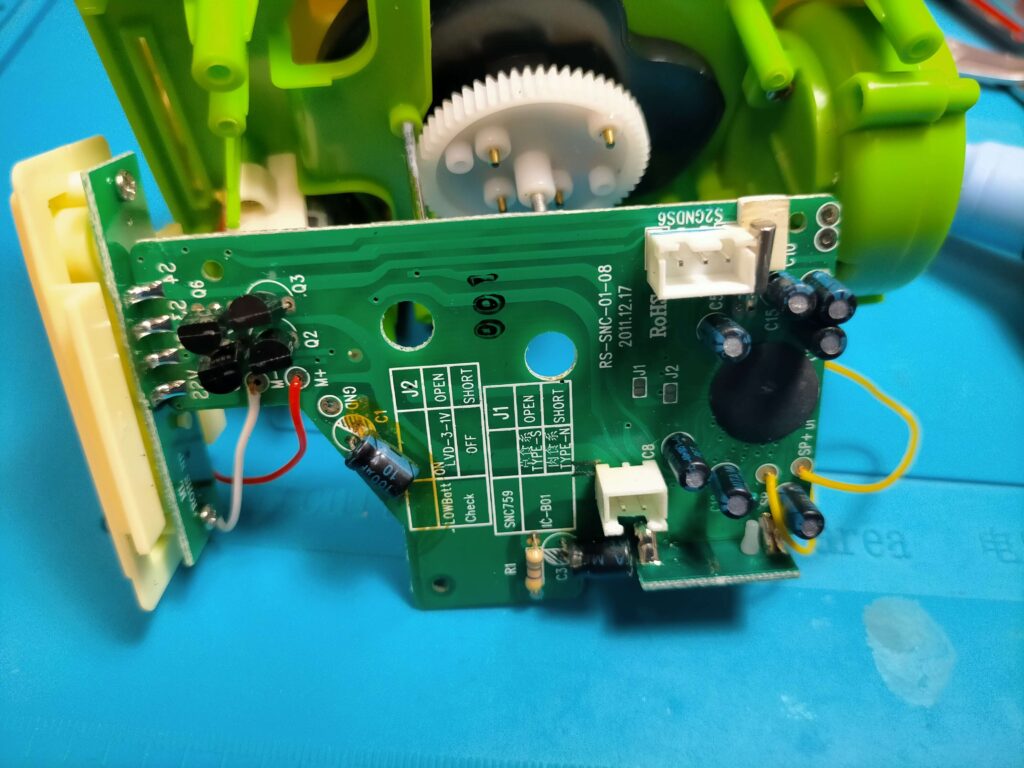

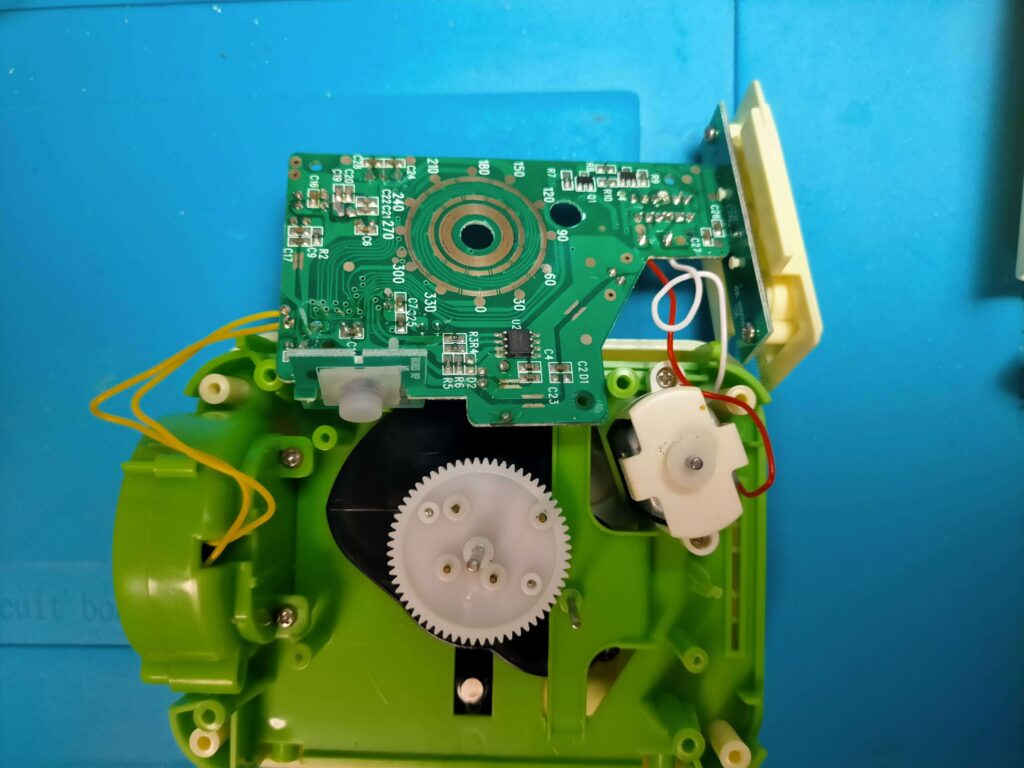

メイン基板を外して詳細確認。
トランジスタ4個のはんだを念のため再はんだしました。
「はんだクラックは見た目では分からないこともある。予防修理だ。」
おまけ：モーター整流子も清掃

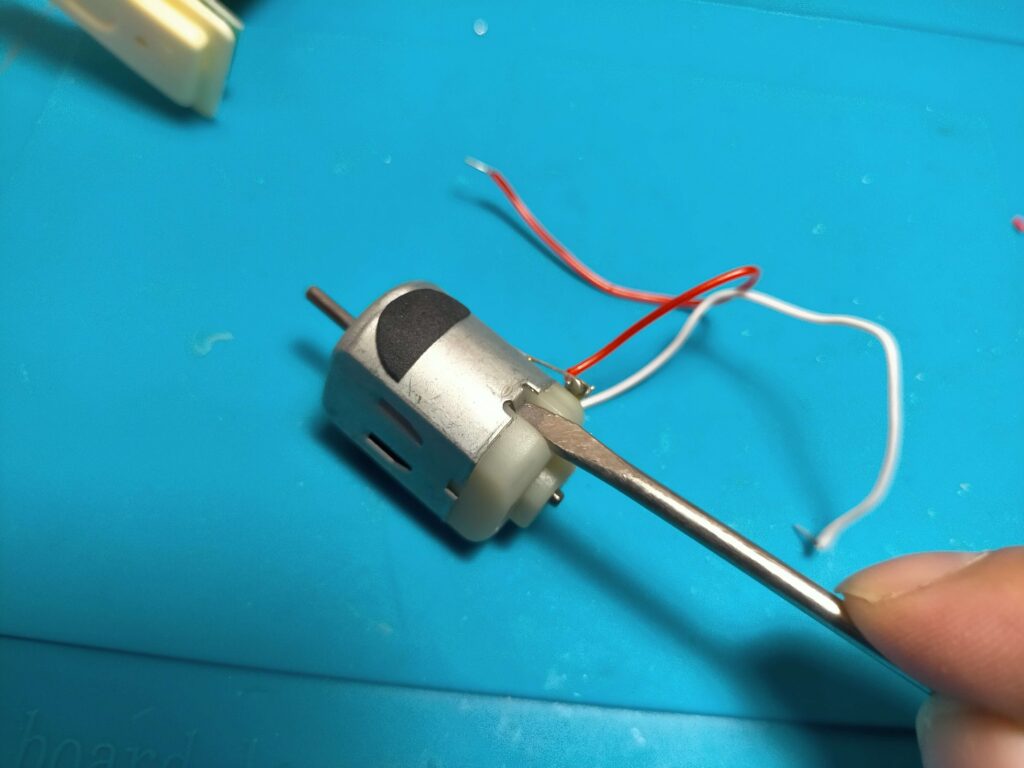

「ついでにモーターも分解清掃しておくか。」
整流子が汚れていると動作不良の原因になるため、ブラシと整流子を清掃。

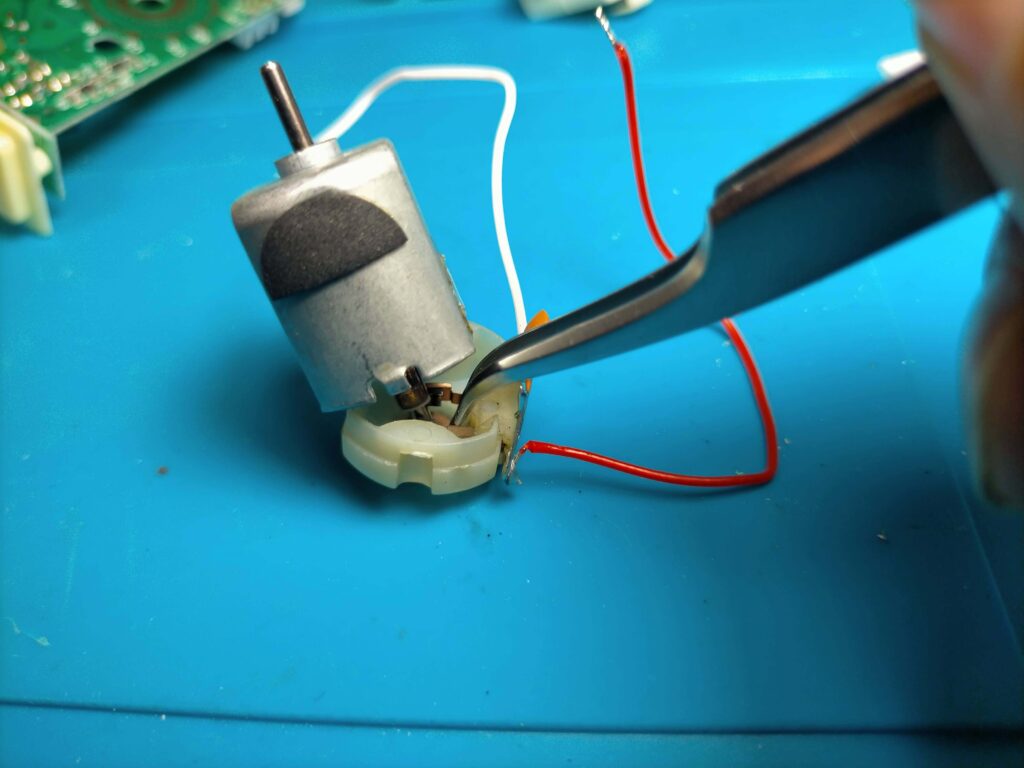

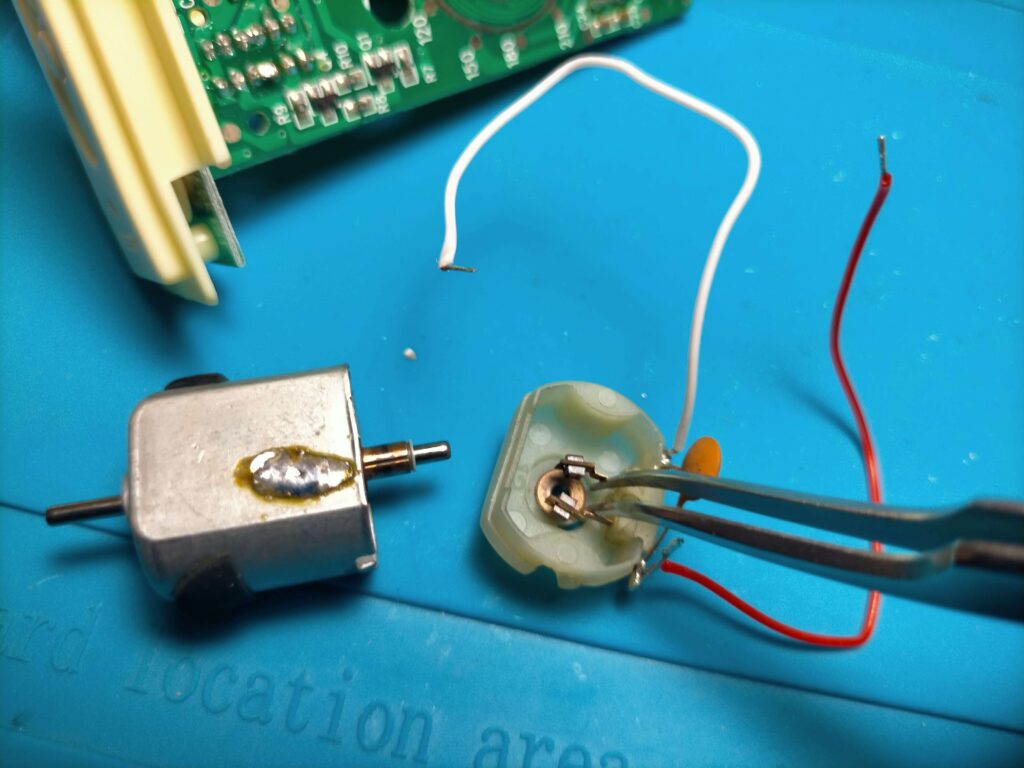

ピンセットでブラシを広げながら整流子に挟み込む作業は、少しコツが必要でした。👇
復活の瞬間：電源ON！
逆の手順で組み付けて、いよいよ電源ON。
「おっ！動いた！！」
バンクマン草食系が元気に喋り始めました。
「メインのICが壊れない限り、ずっと修理して使い続けたい。愛着ある貯金箱だからね。」
バンクマン草食系は、バンクマン関西系に負けず劣らず愛嬌のある喋る貯金箱。
メインのICが壊れない限り、ずっと修理して使い続けたいと思います。
👇バンクマン草食系
まとめ：液漏れ腐食修理のポイント
修理で学んだこと
- 液漏れはケーブルを伝って基板まで到達する
- コネクタ腐食はPCファンケーブル（コネクタ）で代用可能
- 0.25Ω抵抗の代わりにダイオードで逆接続防止
- はんだクラックの予防修理が重要
必要だった工具・部品
- PCファンのXHコネクタケーブル（代用品）
- ダイオード（0.25Ω抵抗の代用）
- はんだごて
- テスター
- ピンセット
