マキタBL1015が充電できない！赤緑点滅の正体とは
愛用のマキタ10.8Vバッテリー（BL1015）を純正充電器（DC10SA）に挿した際、以下のような症状が出たことはありませんか？
【症状】
充電器にバッテリーをセットすると赤ランプが点灯。しかし約3秒後、「赤」と「緑」のランプが交互に点滅し、充電がストップしてしまう。
この「赤緑交互点滅」はバッテリー側の異常を示しており、主な原因は以下の3つが考えられます。
- セルバランスの崩れ（電圧不均衡）
- 接点の汚れ（接触不良）
- 温度センサー（サーミスタ）回路の故障
今回は、このうち**「③ 温度センサー回路の故障」**に焦点を当て、回路の解析と「何度までなら充電できるのか？」という疑似故障実験を行いました。
※①のセルバランスについて詳細記事は下のリンクから👇。
マキタBL1015 バッテリー基板の回路解析
まずは基板の回路を追いかけ、端子の役割を整理しました。
■ 充電器接続端子の配列と役割
（左から順に）
- 左端：電圧測定用
- 左から2番目：メイン（＋）
- 中央：温度センサー（サーミスタ）
- 右から2番目：メイン（－）
- 右端：電圧測定用
中央を除く4つの端子を使って、3つのセルそれぞれの単体電圧を監視していると考えられます。
温度センサー（サーミスタ）の仕組み

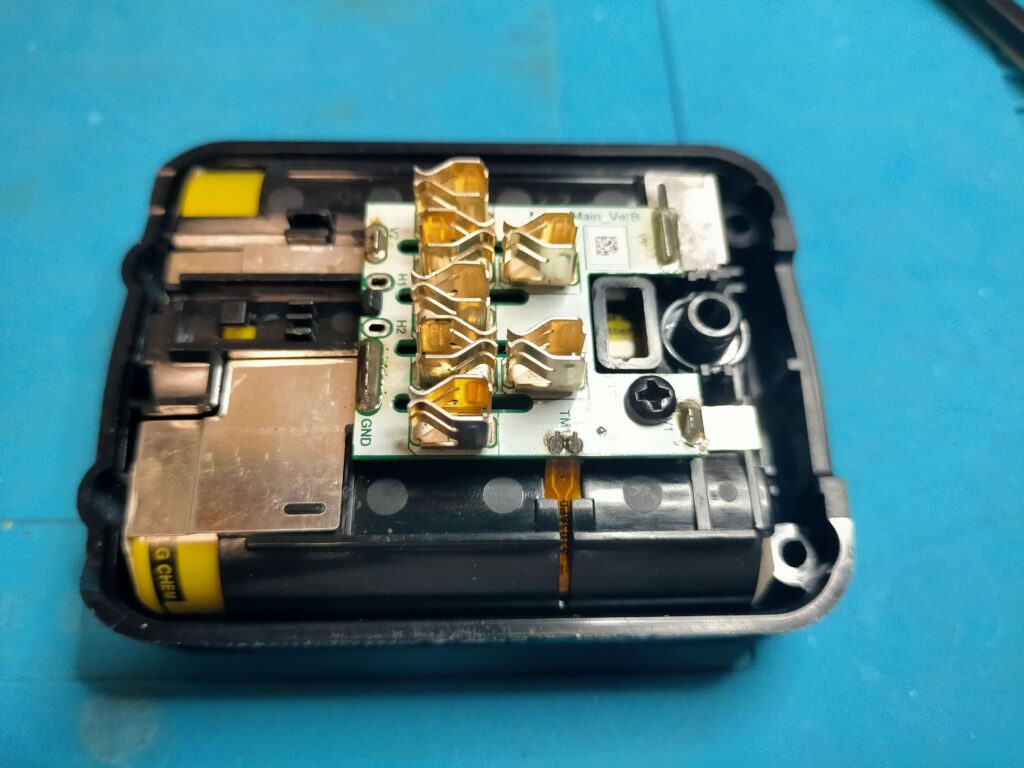

基板を確認すると、温度センサーには**「103JT（10kΩサーミスタ）」**が使用されていました。また、回路構成は以下のようになっています。

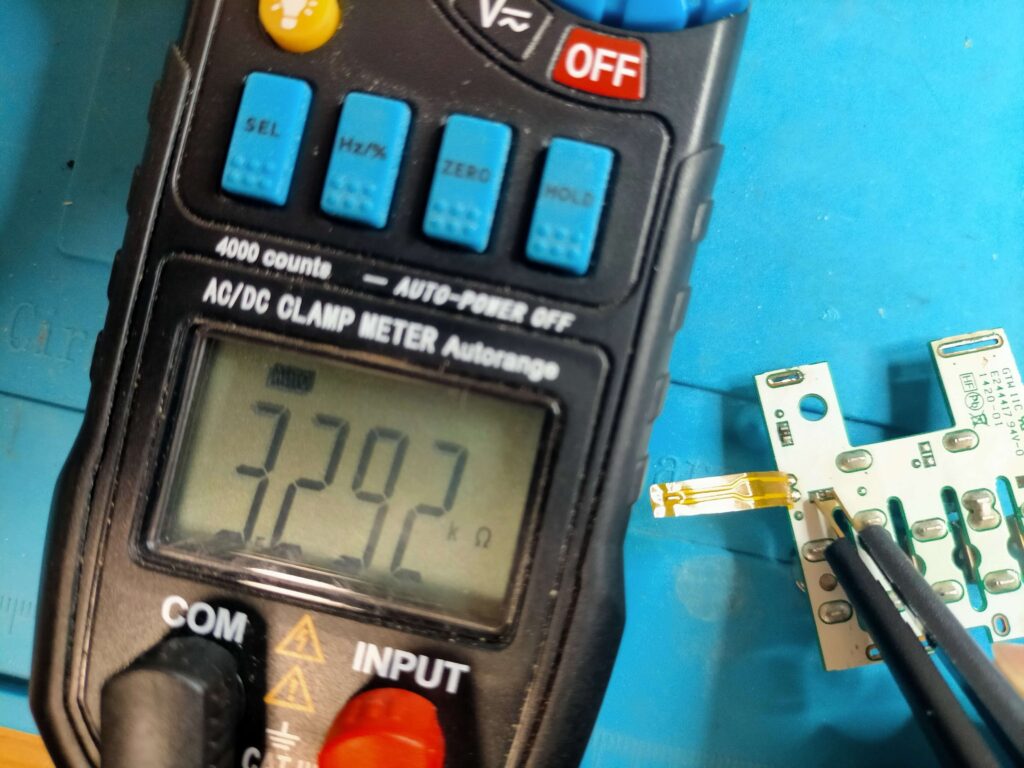

- 構成：サーミスタと「3.3kΩのチップ抵抗」が直列に接続されている。
- 測定値：充電器は「バッテリーのマイナス端子」と「中央端子」間の合成抵抗値を読み取っている。
【抵抗値と温度の関係】
リチウムイオン電池の一般的な充電推奨温度は5℃～45℃です。
データシート（103JT）に基づくと、この温度範囲でのサーミスタ抵抗値は約22kΩ～5kΩ。これに直列の3.3kΩを加えた値が、充電器が読み取る正常範囲となります。
- 推測される正常抵抗値：約25.3kΩ ～ 8.3kΩ
- これ以外の値になると、充電器が「温度異常」と判断し、赤緑点滅のエラーを出す仕組みのようです。
【実験】疑似抵抗で充電可能温度を探る
実際に温度を変えるのは難しいため、サーミスタ部分を「固定抵抗」に付け替え、**「充電器を騙して充電できるか」**を実験しました。
実験結果：充電可能な範囲
実験の結果、メーカー推奨（5℃～45℃）よりも広い、約-10℃ ～ 85℃ の範囲で充電が開始されることが分かりました。
以下に詳細な実験データをまとめます。
1. 高温側のテスト（抵抗値を下げる）
| 疑似サーミスタ抵抗 | 合計抵抗値 (対GND) | 想定温度 | 充電可否 | 挙動・備考 |

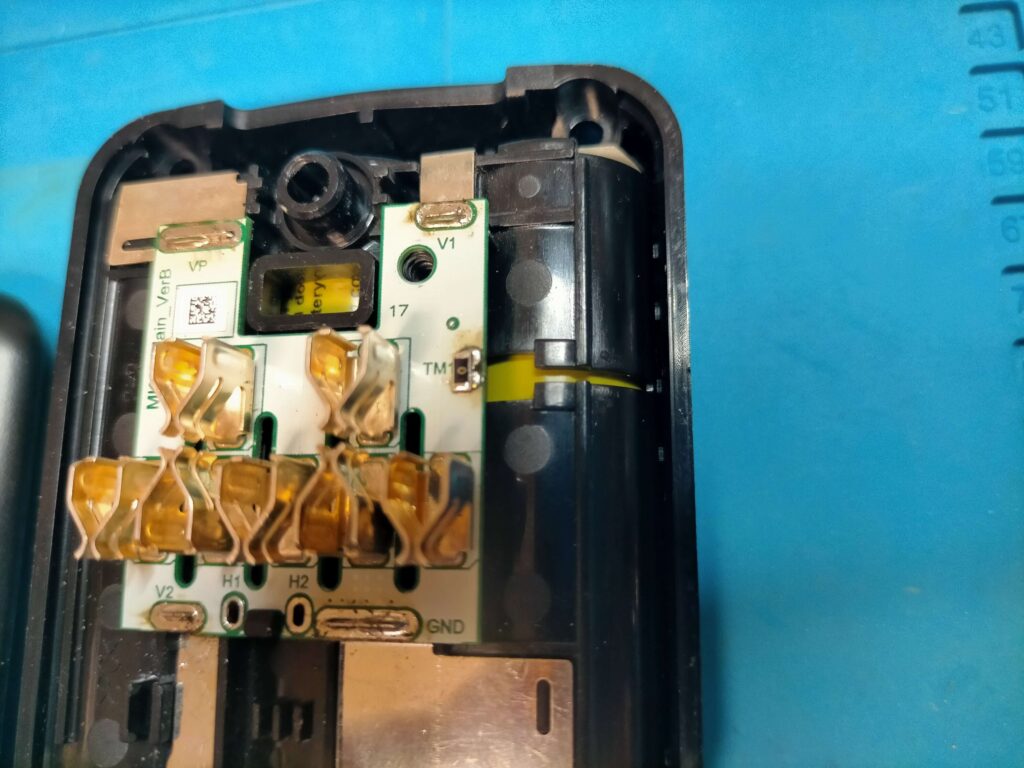

| 0 Ω (ショート) | 3.3 kΩ | 125℃以上 | × 不可 | 赤・緑交互点滅 |
| 1 kΩ | 4.3 kΩ | 100℃弱 | × 不可 | 一瞬冷却ファン作動後、赤・緑点滅 |

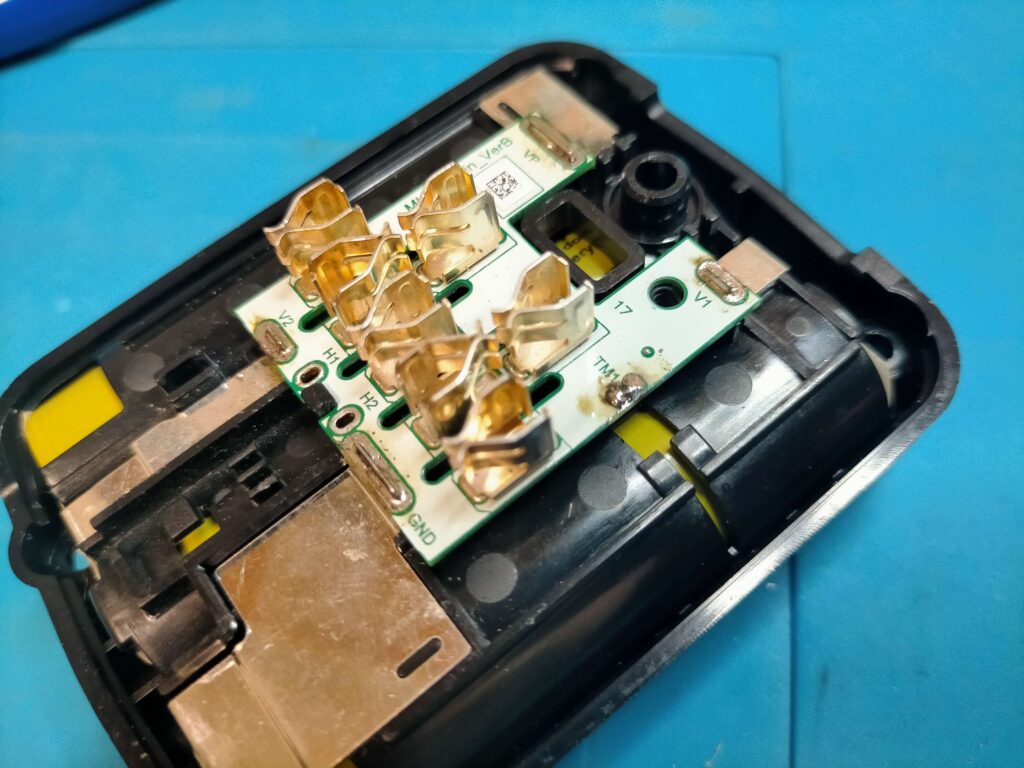

| 2 kΩ | 5.3 kΩ | 約85℃ | ○ 可能 | 充電開始 |
2. 低温側のテスト（抵抗値を上げる）
| 疑似サーミスタ抵抗 | 合計抵抗値 (対GND) | 想定温度 | 充電可否 | 挙動・備考 |
| 33.3 kΩ | 36.6 kΩ | 約-3.5℃ | ○ 可能 | 充電開始 |
| 48.5 kΩ | 51.8 kΩ | 約-10℃ | ○ 可能 | 充電開始 |

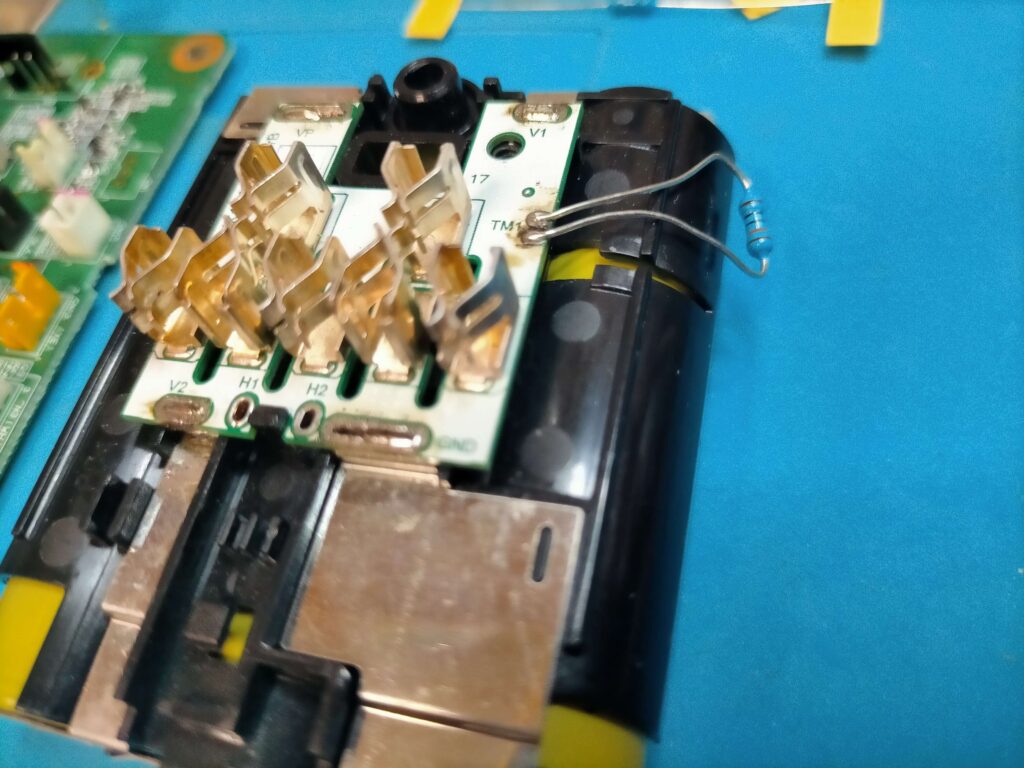

| 100 kΩ | 103.6 kΩ | 約-26℃ | × 不可 | 赤・緑交互点滅 |
【結論】
サーミスタが故障して断線状態（高抵抗）になると、抵抗値が無限大（MΩ級）になるため、低温エラーとして弾かれます。もしテスターで計測して異常な高抵抗値が出ている場合は、サーミスタの故障が濃厚です。
サーミスタの交換修理手順
実験後、実際に新しいサーミスタへ交換を行いました。

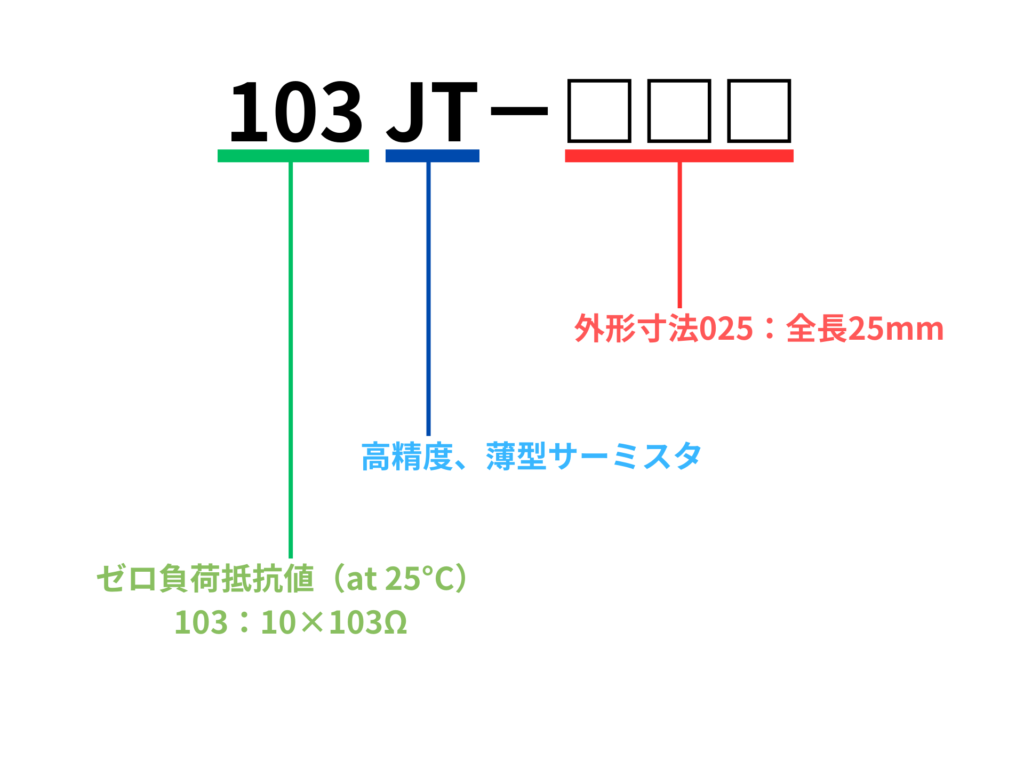

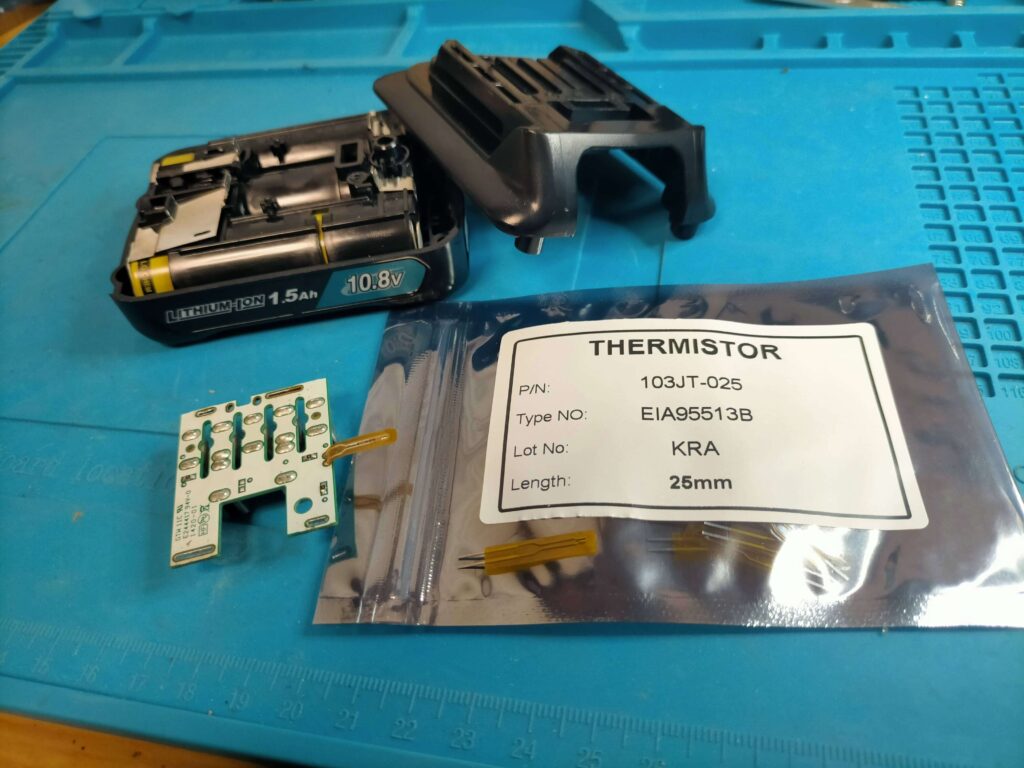

- 使用部品：103JT-025（ネットで購入）
- 注意点：純正の取り付けスペースが非常にタイトです。
作業のポイント

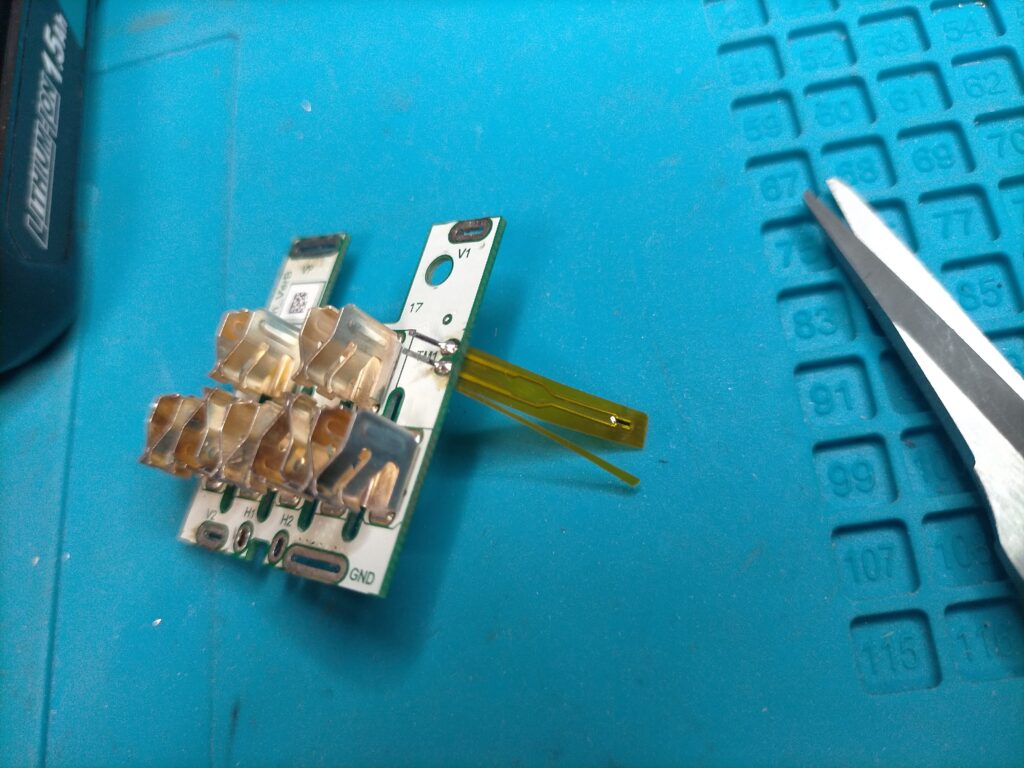

購入した汎用の103JTサーミスタは、純正品に比べて幅が広く、そのままではバッテリーケースのホルダーに収まりませんでした。

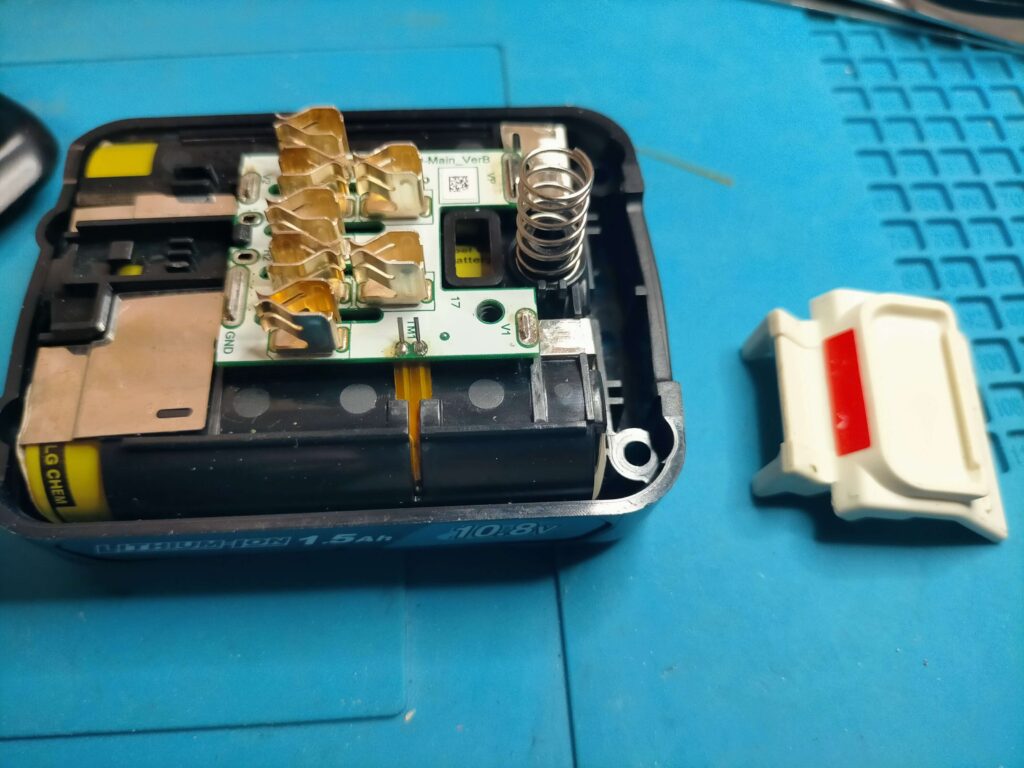

そこで、サーミスタの樹脂部分の左右をハサミで少しカットし、幅を調整することで無事に収納・取り付けができました。
交換後、室温25℃にて正常に充電できることを確認し、修理完了です。
