お気に入りのYAMAHAモニターヘッドホンHPH-MT8ですが、
大音量(過電流)を入力してドライバーユニット内部のボイスコイルがマグネットなどに接触しているのか
右だけガリガリノイズが出るようになったけど修理できるかな?
![](https://monosyuuri.com/wp-content/uploads/2022/02/親猫-150x150.jpg)
![](https://monosyuuri.com/wp-content/uploads/2022/02/親猫-150x150.jpg)
![](https://monosyuuri.com/wp-content/uploads/2022/02/親猫-150x150.jpg)
ドライバーユニットを自分で交換すればヘッドホンを買い替える必要はありません。
この記事では、モニターヘッドホンのドライバーユニット交換の方法を紹介します。
モニターヘッドホンは、音楽制作やオーディオエンジニアリングなどのプロフェッショナルな用途に向いている高品質なヘッドホンです。しかし、長時間の使用や衝撃などによって、ドライバーユニットが故障することがあります。
![](https://monosyuuri.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
![](https://monosyuuri.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
今回の記事では大音量(過電流)を入力して右だけガリガリノイズが出ているYAMAHAモニターヘッドホンHPH-MT8のドライバーユニットを交換します。
前回の記事ではドライバーユニットを分解修理でなんとかできないか奮闘しましたが、結局ドライバーユニット交換が必要なモニターヘッドホンです。
![](https://monosyuuri.com/wp-content/uploads/2023/11/プリンターのモーターと電源を使ってルーターを作るアイキャッチのコピーのコピーのコピーのコピーのコピー-300x169.png)
![](https://monosyuuri.com/wp-content/uploads/2023/11/プリンターのモーターと電源を使ってルーターを作るアイキャッチのコピーのコピーのコピーのコピーのコピー-300x169.png)
![ドライバーユニット分解図](https://monosyuuri.com/wp-content/uploads/2023/11/プロテクター-1024x768.png)
![ドライバーユニット分解図](https://monosyuuri.com/wp-content/uploads/2023/11/プロテクター-1024x768.png)
ドライバーユニットとは、ヘッドホンの中にあるスピーカーのことで、音の出力や品質に大きく影響します。
ドライバーユニットが壊れた場合、音の出力や品質をさほど気にしないのであればヘッドホンを買い替える必要はありません。自分で交換することができます。
この記事では、モニターヘッドホンのドライバーユニット交換の方法を紹介します。
交換用のドライバーユニットを用意する
モニターヘッドホンのメーカーや型番に合わせて、適切なサイズや仕様のものを選びます。AmazonやAliExpressなどのインターネットや専門店で購入することができます。
![](https://monosyuuri.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
![](https://monosyuuri.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
ドライバーユニットの交換方法
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231115172331-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231115172331-1024x768.jpg)

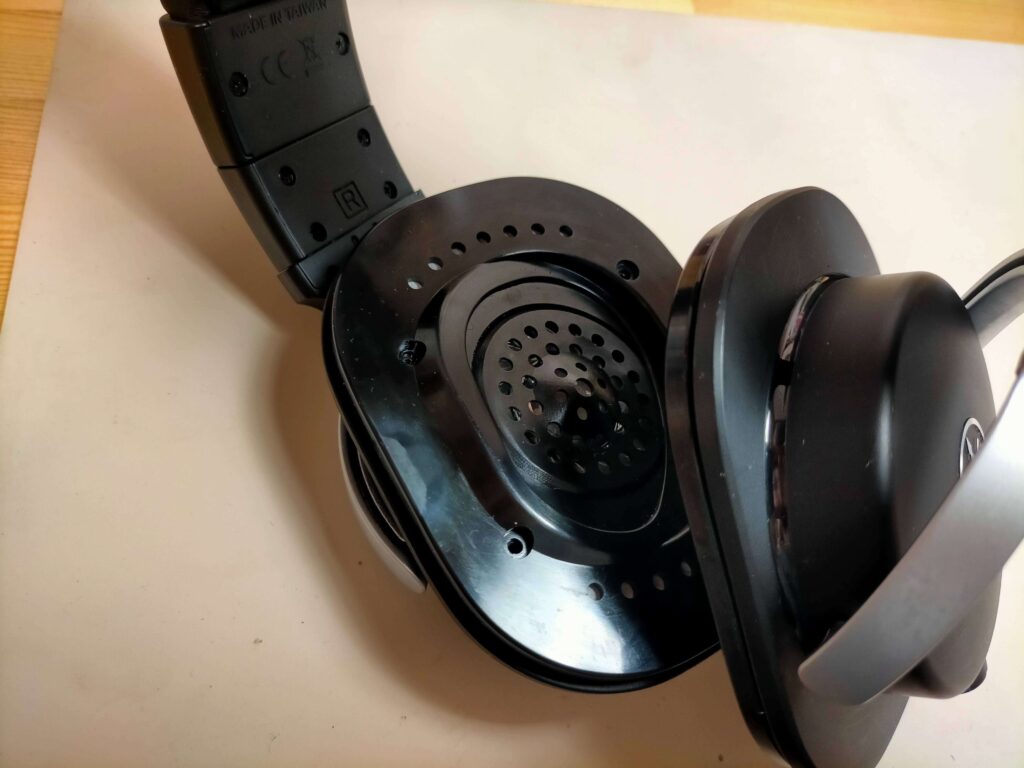

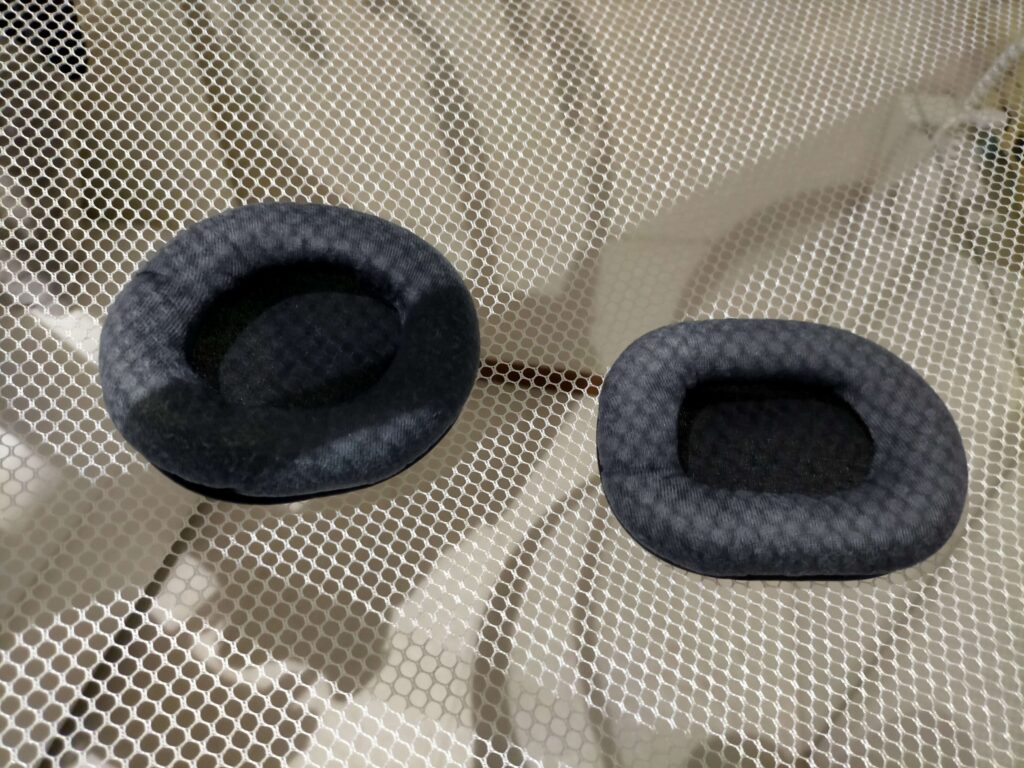

![HPH-MT8イヤパッド](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116161027-1024x768.jpg)
![HPH-MT8イヤパッド](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116161027-1024x768.jpg)
ドライバーユニットを交換するには、まずヘッドホンの耳当て部分を外します。
イヤーパッドの側面を指で強く引っ張って外しました。
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231115172842-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231115172842-1024x768.jpg)

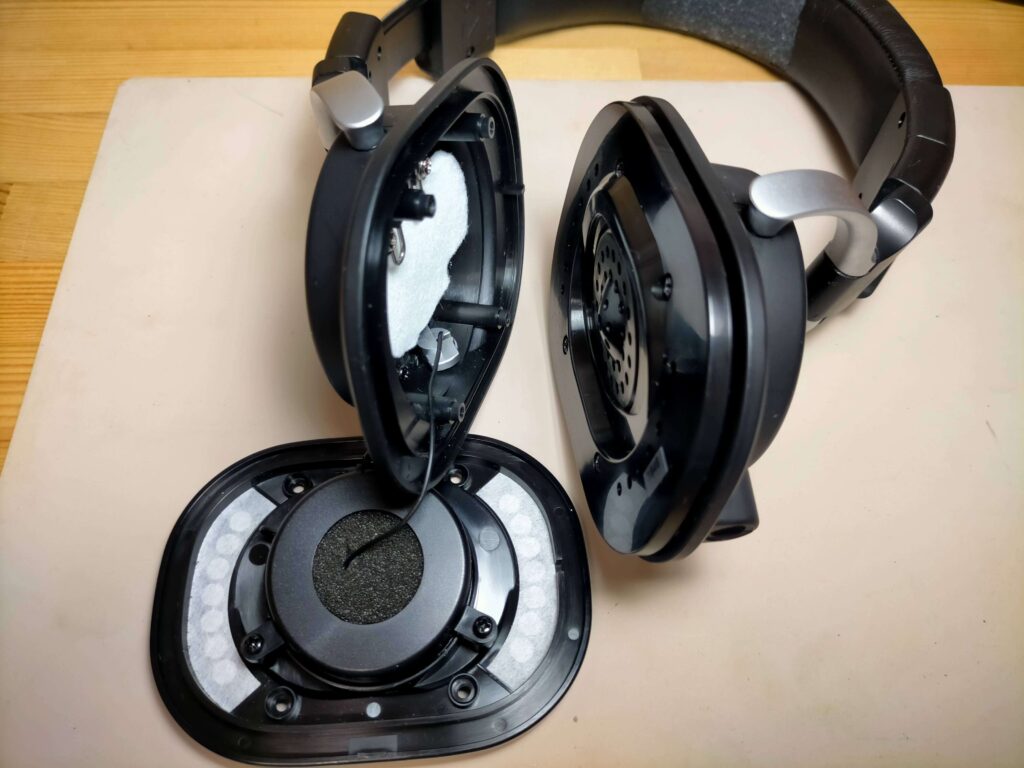

ハウジングは、プラスチックでできた枠で、ドライバーユニットを固定する役割があります。
ドライバーユニット側のハウジングは、ねじ4本でもう片方のハウジングに固定されています。
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231115173117-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231115173117-1024x768.jpg)

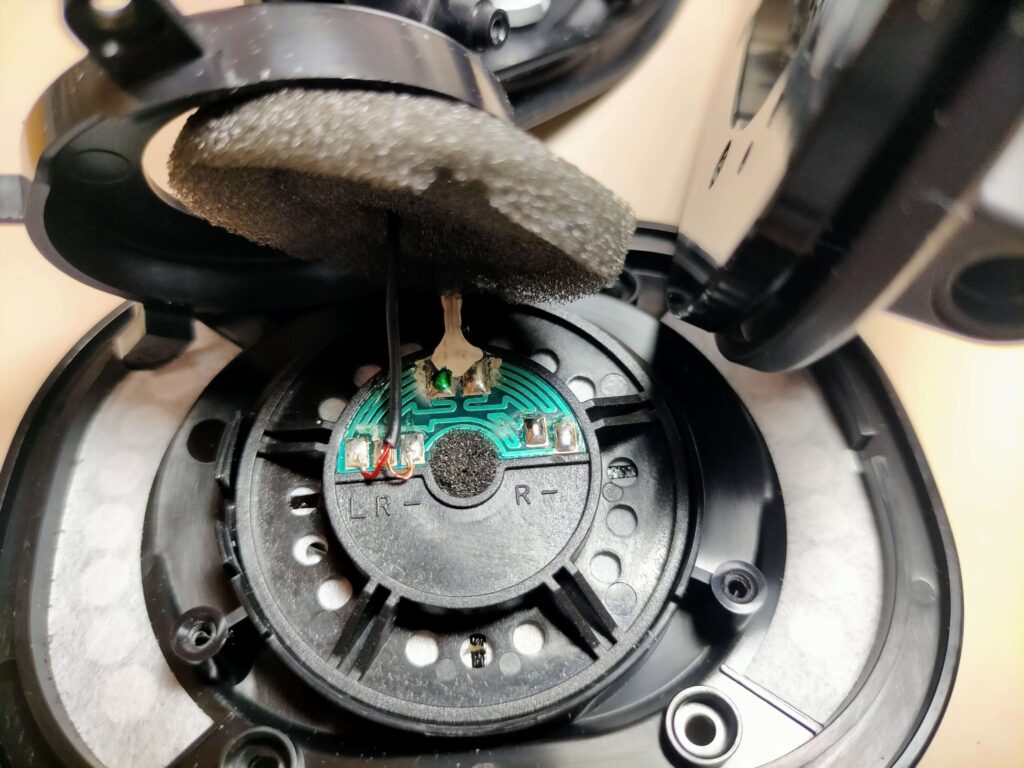

ドライバーユニットカバーはネジ3本で固定されています。
ドライバーカバーをズラすとドライバーユニットが見えます。
この段階でドライバーユニットカバーは、ドライバーユニット端子板にはんだされている配線を外さないと完全に外せませんが、スポンジ吸音材は切り込みが入っているので外すことができます。

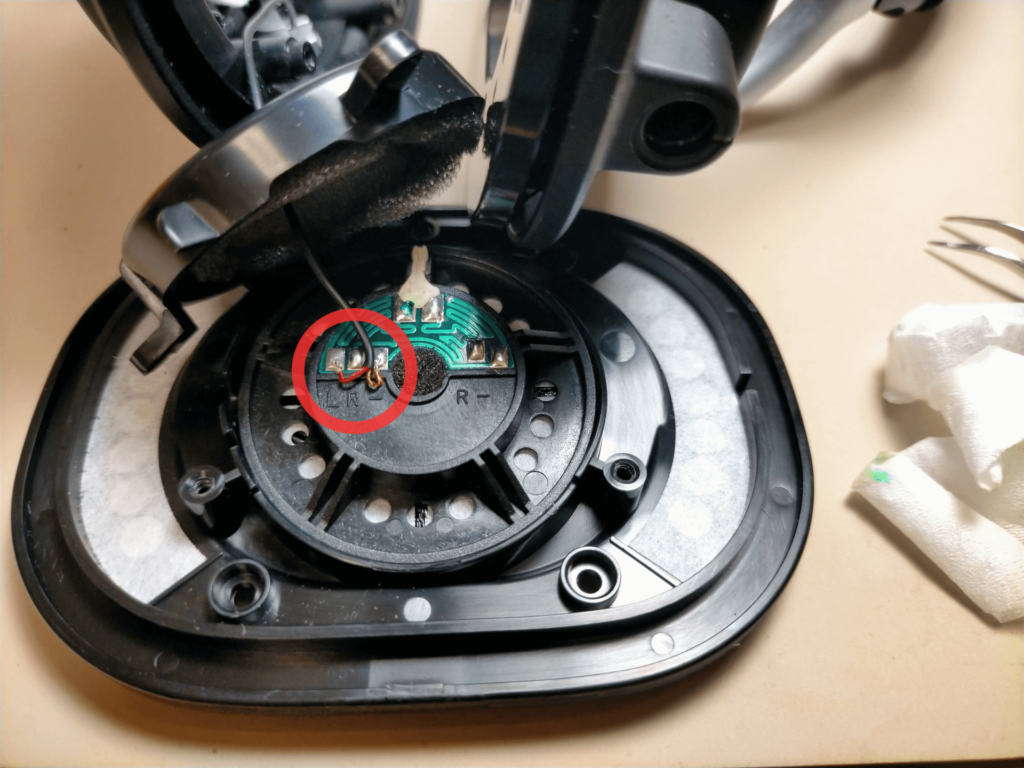

![右ドライバーユニット配線](https://monosyuuri.com/wp-content/uploads/2024/01/名称未設定のデザイン-1-1024x768.png)
![右ドライバーユニット配線](https://monosyuuri.com/wp-content/uploads/2024/01/名称未設定のデザイン-1-1024x768.png)
左の入力端子からヘッドバンドを経て左のドライバーユニットの端子板に来ている2本の線を外します。
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116000900-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116000900-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116000832-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116000832-1024x768.jpg)
※端子板のボイスコイル接続パターンに0.3mmの銅線がはんだされているのは気にしないでください。コイル線とはんだ接続可能か実験を行ったためです。
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116000949-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116000949-1024x768.jpg)

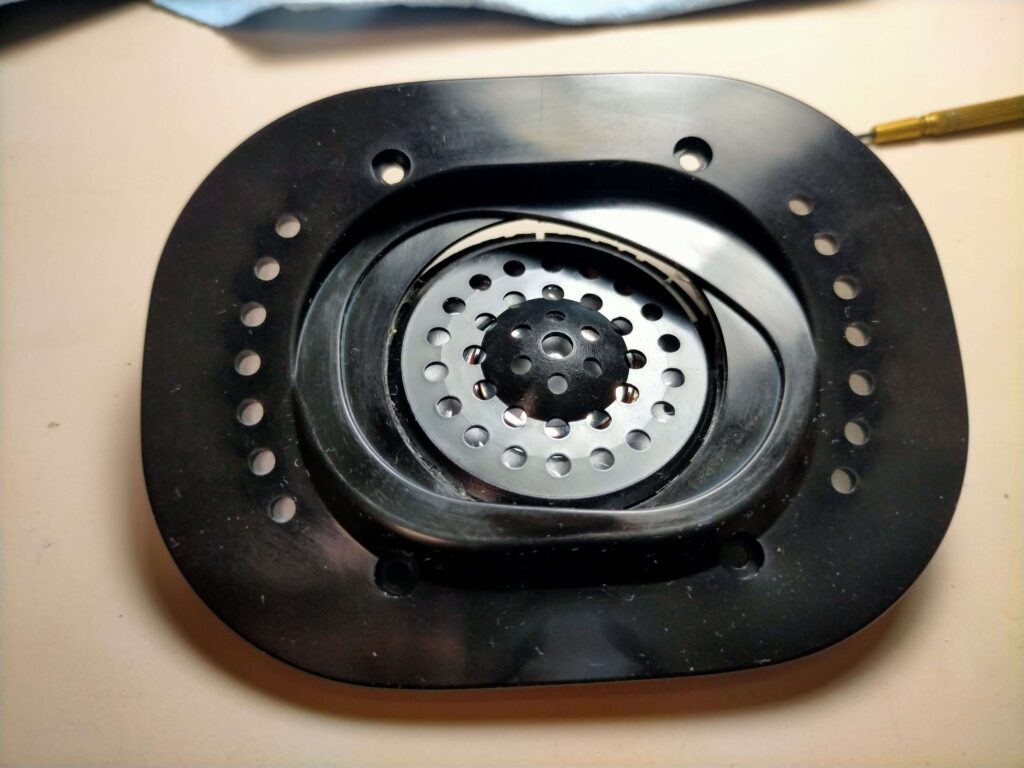

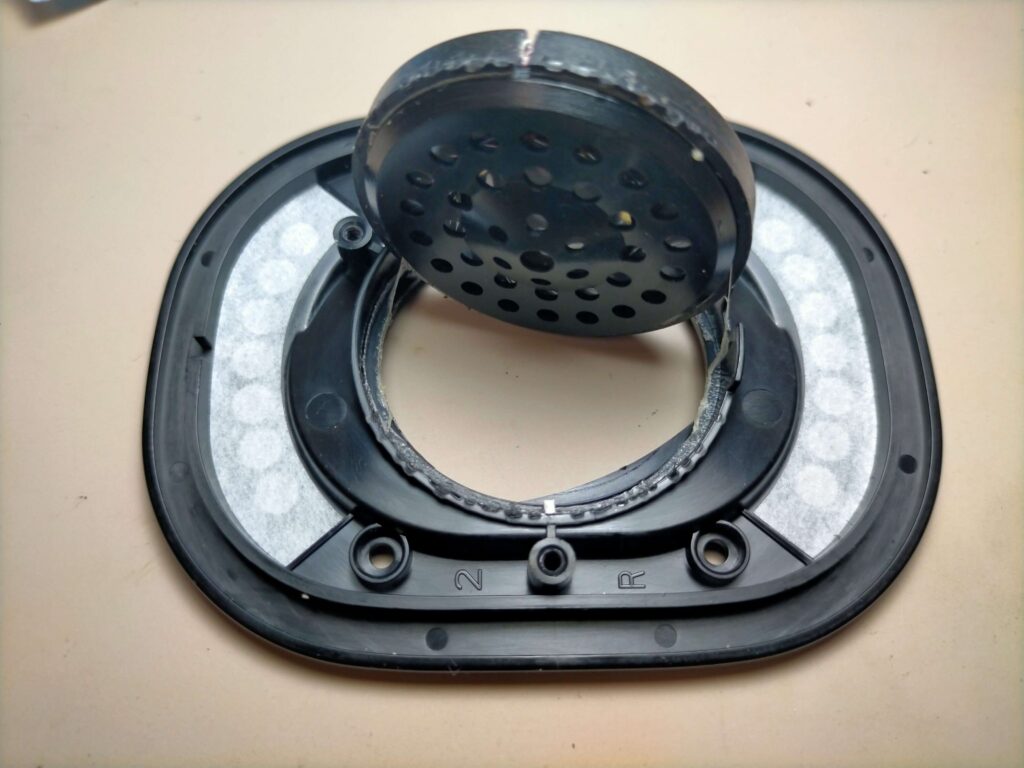

ドライバーユニットはハウジングに接着されています。

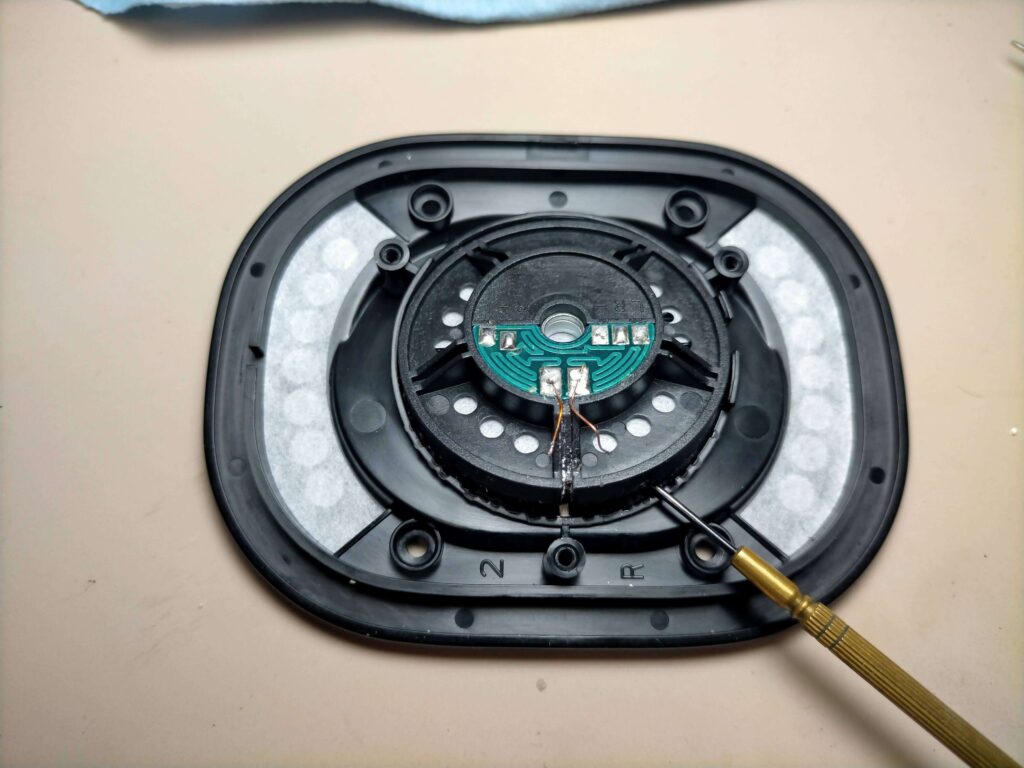

接着剤は、カッターや-ドライバーなどで切り離します。注意点としては、ハウジングからドライバユニットを外す際にドライバユニットやハウジングに傷が入ることは諦めて出来るだけ少ない傷で済むように必要な時には力強くこじることです。
マイナスドライバーでこじ開けてハウジング裏面などの盛り上がってしまった部分は後で組み付ける前に大きめのドライバーの丸軸部分で抑えて修正しました。
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116001622-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116001622-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116002033-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116002033-1024x768.jpg)

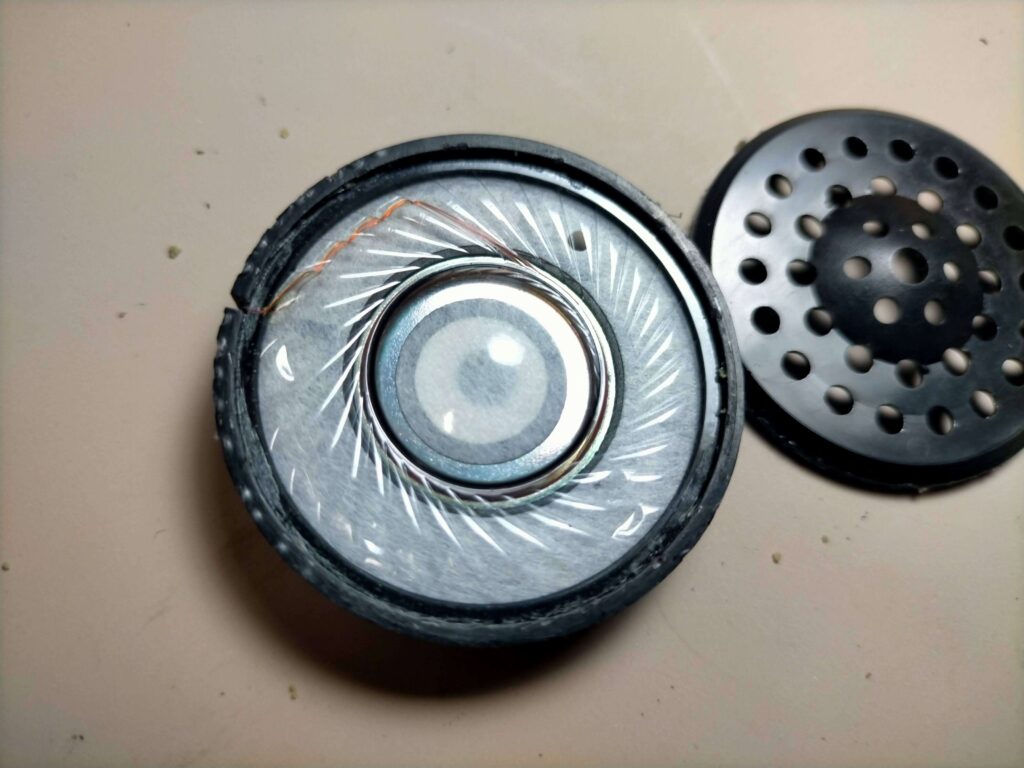

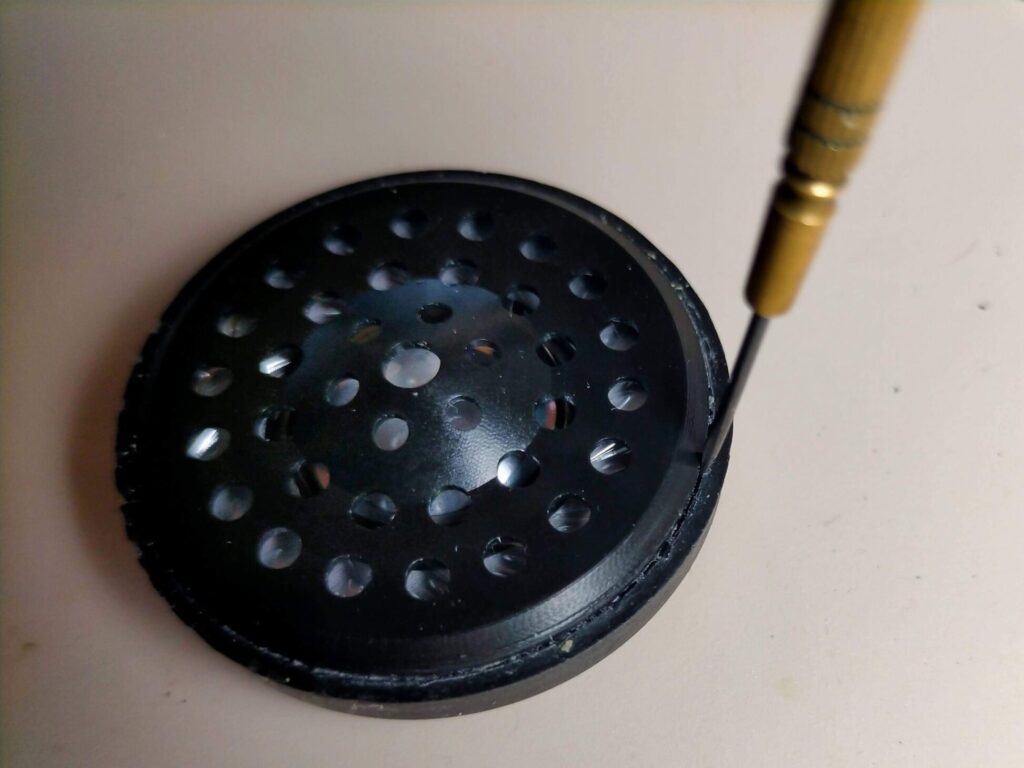

ドライバーユニットプロテクターも薄く接着剤で固定されているのでマイナスドライバーでこじ開けました。
プロテクターが開く瞬間にマイナスドライバーがフィルム振動板側に滑るのでフィルムに穴をあけないように注意します。

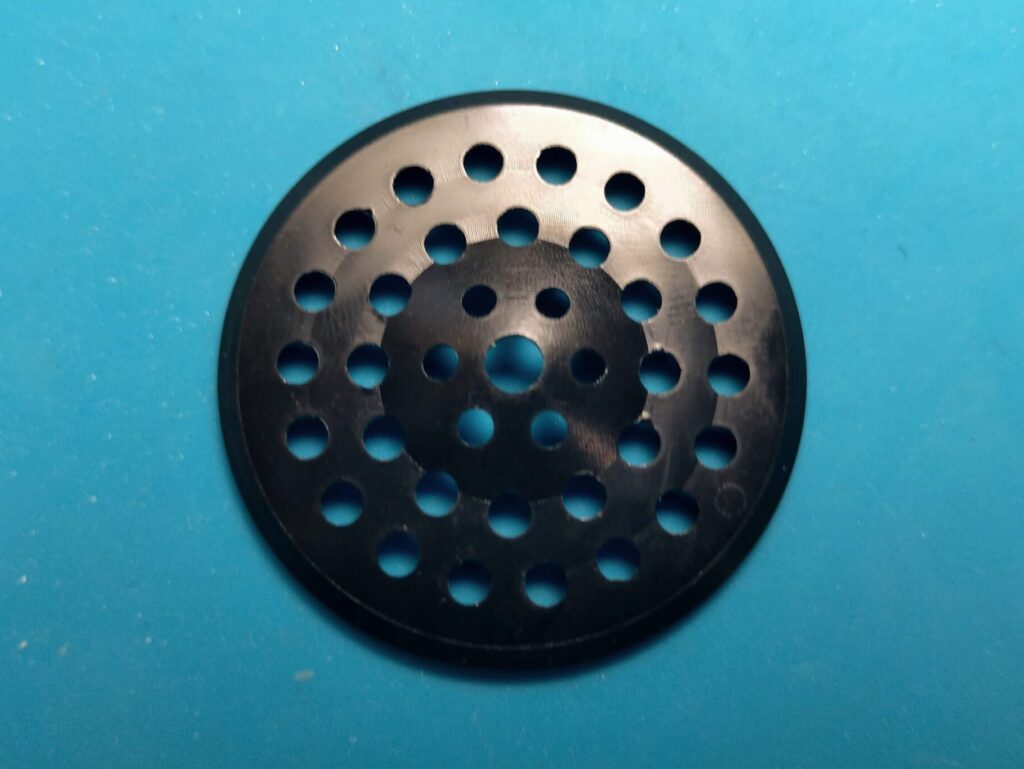

新しいドライバーユニットに手順6で外したプロテクターを取付ける。
![ドライバーユニットのプロテクター](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231204133244-1024x768.jpg)
![ドライバーユニットのプロテクター](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231204133244-1024x768.jpg)

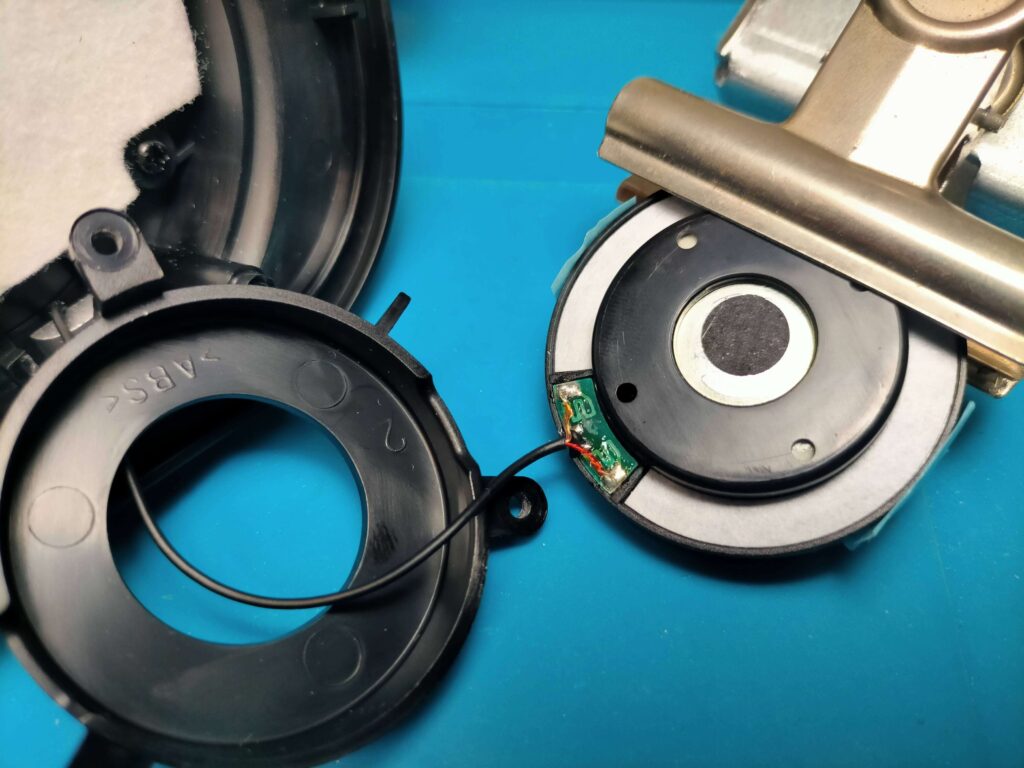

![新しいドライバーユニットを取付る](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231204140014-1024x768.jpg)
![新しいドライバーユニットを取付る](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231204140014-1024x768.jpg)
ドライバーユニットには極性があるのでプラスマイナスを間違えないようにはんだづけします。
極性がわからない場合は乾電池でも確認できますので以下の記事を参考にしてください。
![](https://monosyuuri.com/wp-content/uploads/2023/11/プリンターのモーターと電源を使ってルーターを作るアイキャッチのコピーのコピーのコピーのコピーのコピー.png)
![](https://monosyuuri.com/wp-content/uploads/2023/11/プリンターのモーターと電源を使ってルーターを作るアイキャッチのコピーのコピーのコピーのコピーのコピー.png)
交換したドライバーユニットの詳細
![](https://monosyuuri.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
![](https://monosyuuri.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)

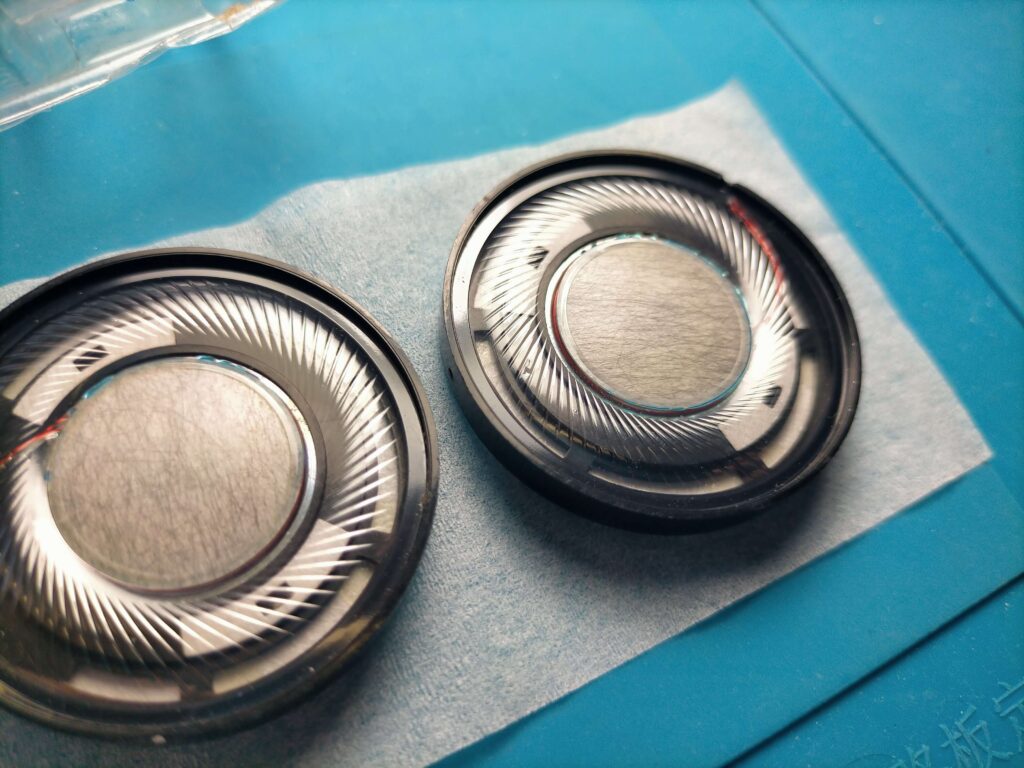

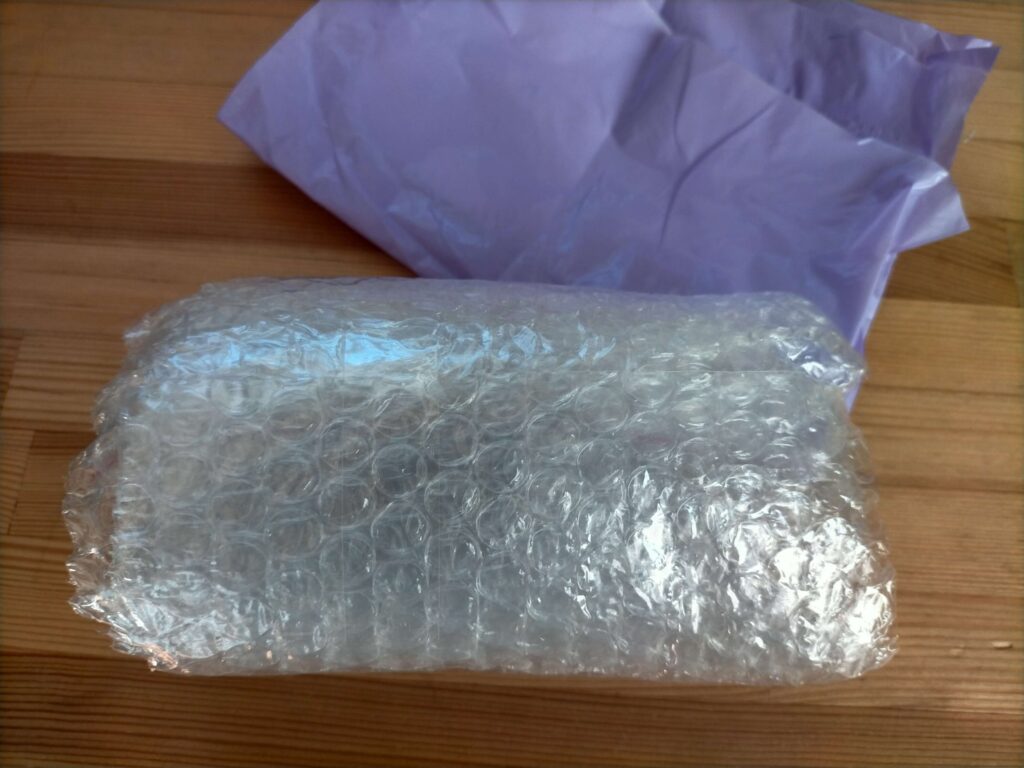

AliExpressで購入したドライバーユニット44mm32Ωの開封
中国から送られてきたとは思えない程のしっかりした梱包でした。
開封の際はポリマーフィルムに傷がつかないように気をつけてください。
特に金属のネジやヘッドユニットどうしがポリマーフィルム面にくっついて引き離す際に傷が付いてしまわないように注意が必要です。
![Aliexpress購入ヘッドユニット44mm32Ω開封①](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231130105803-1024x768.jpg)
![Aliexpress購入ヘッドユニット44mm32Ω開封①](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231130105803-1024x768.jpg)

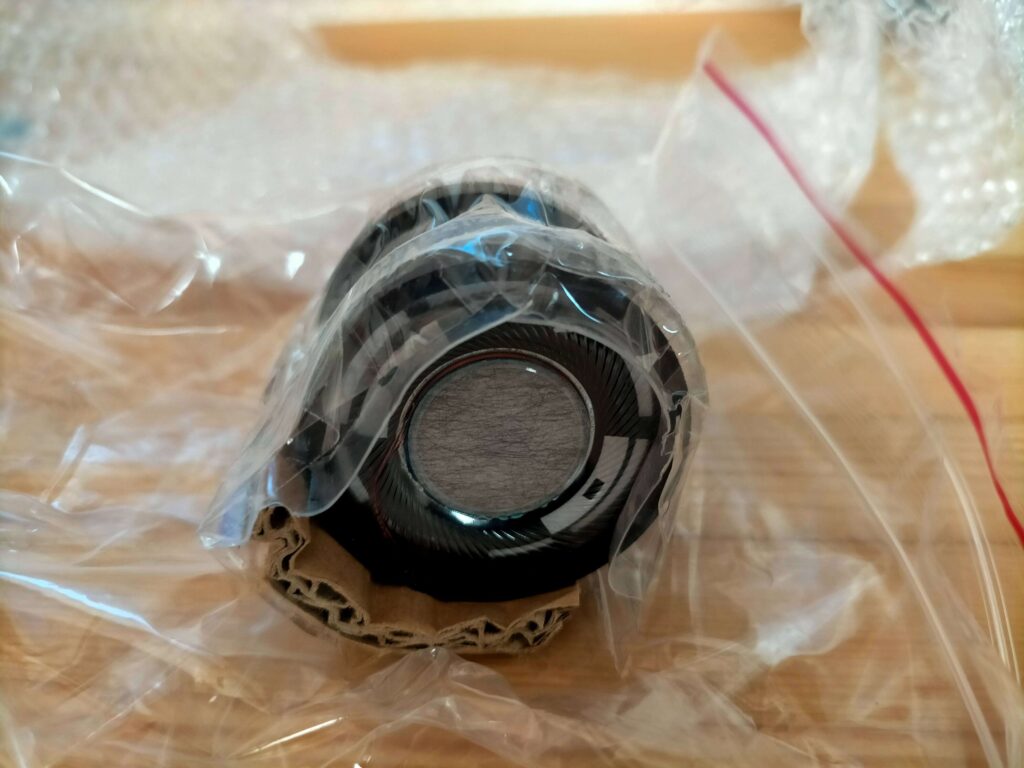

![Aliexpress購入ヘッドユニット44mm32Ω開封②](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231130110039-1024x768.jpg)
![Aliexpress購入ヘッドユニット44mm32Ω開封②](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231130110039-1024x768.jpg)

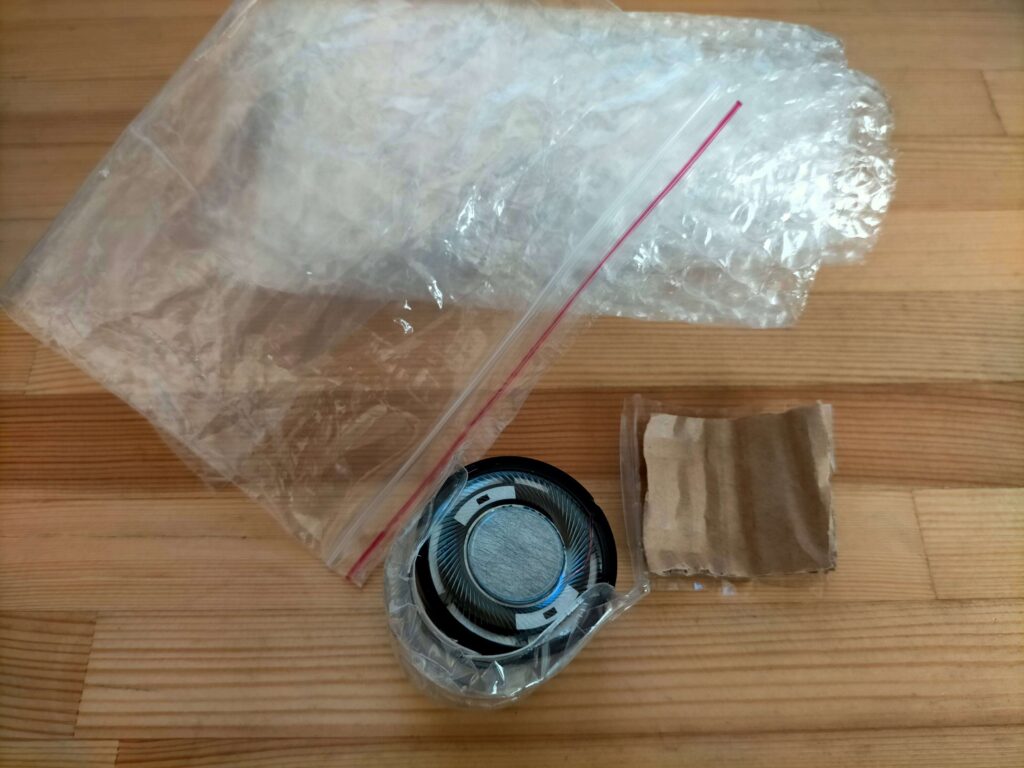

![Aliexpress購入ヘッドユニット44mm32Ω開封③](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231130110337-1024x768.jpg)
![Aliexpress購入ヘッドユニット44mm32Ω開封③](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231130110337-1024x768.jpg)
![Aliexpress購入ヘッドユニット44mm32Ω開封⑤](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231204123834-1024x768.jpg)
![Aliexpress購入ヘッドユニット44mm32Ω開封⑤](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20231204123834-1024x768.jpg)

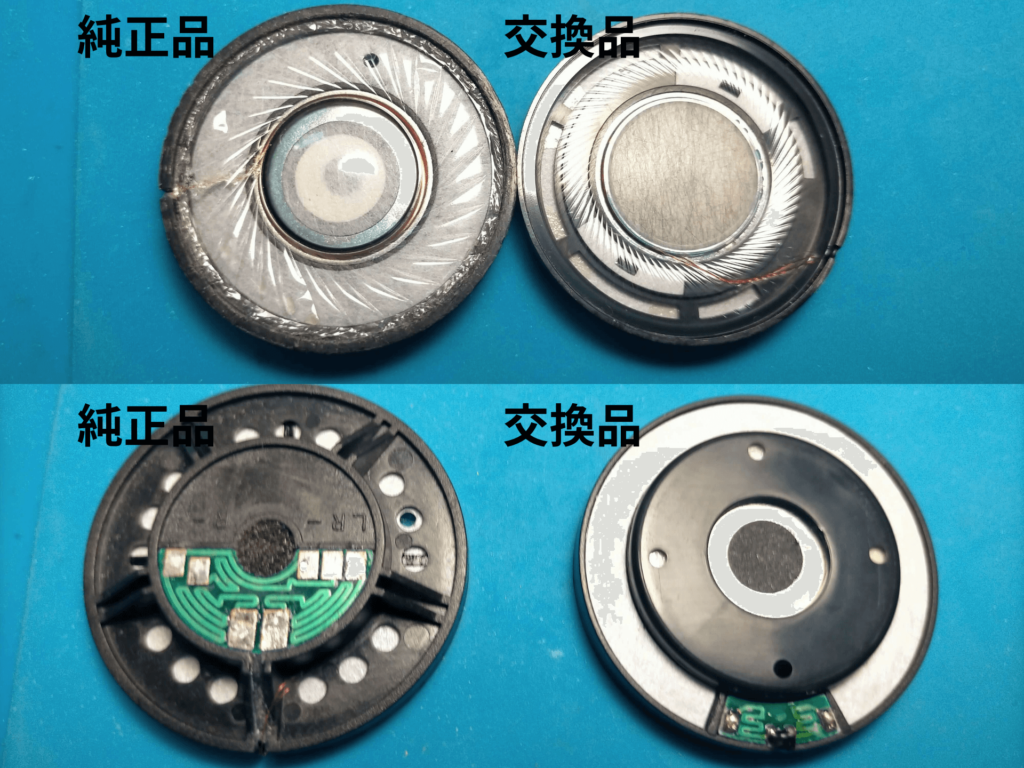

ドライバーユニット純正品と交換品比較
仕様比較
![]() ![]() 純正ドライバー | ![]() ![]() 交換ドライバー | |
---|---|---|
ドライバーサイズ | 45mm | 44mm |
インピーダンス | 37Ω(1kHz時) | 32Ω |
再生周波数特性 | 15 Hz – 28 kHz | 20 Hz – 20 kHz |
特徴 | CCAWボイスコイル | ウールベース複合膜 |
購入する |

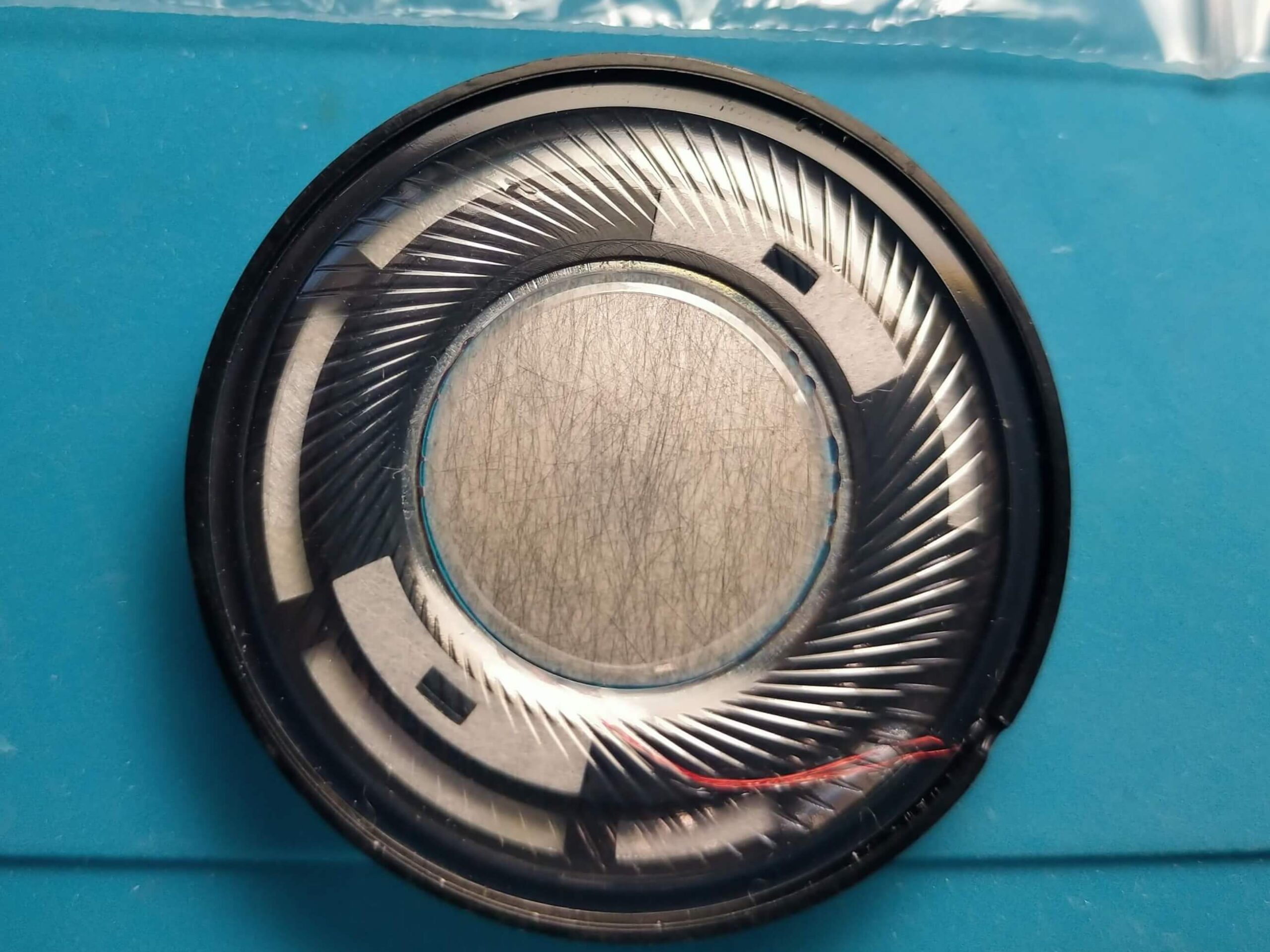

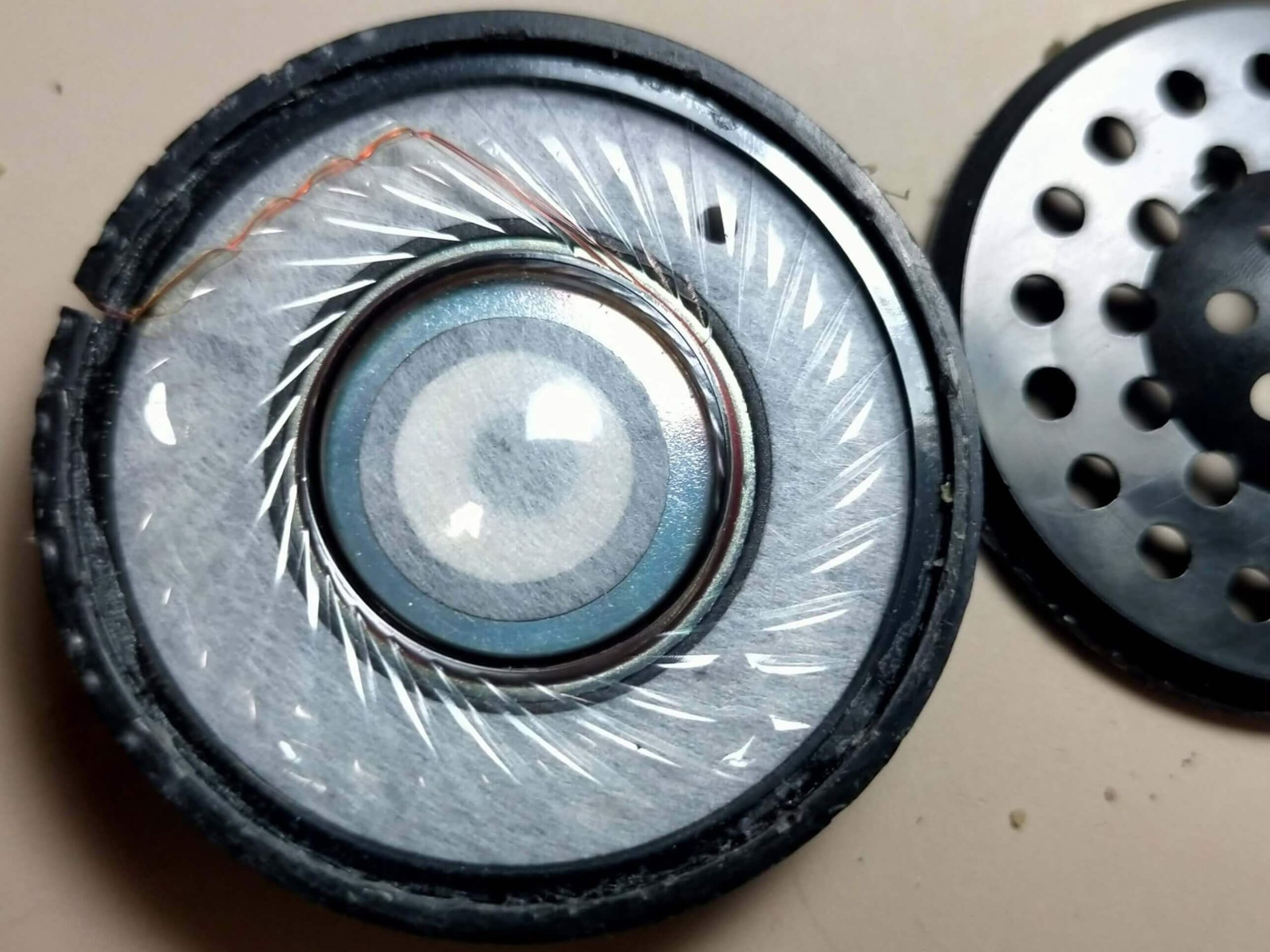

![ヘッドユニット純正品と交換品の比較](https://monosyuuri.com/wp-content/uploads/2024/01/新-1024x768.png)
![ヘッドユニット純正品と交換品の比較](https://monosyuuri.com/wp-content/uploads/2024/01/新-1024x768.png)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116152901-1024x768.jpg)
![](https://monosyuuri.com/wp-content/uploads/2023/11/IMG20231116152901-1024x768.jpg)

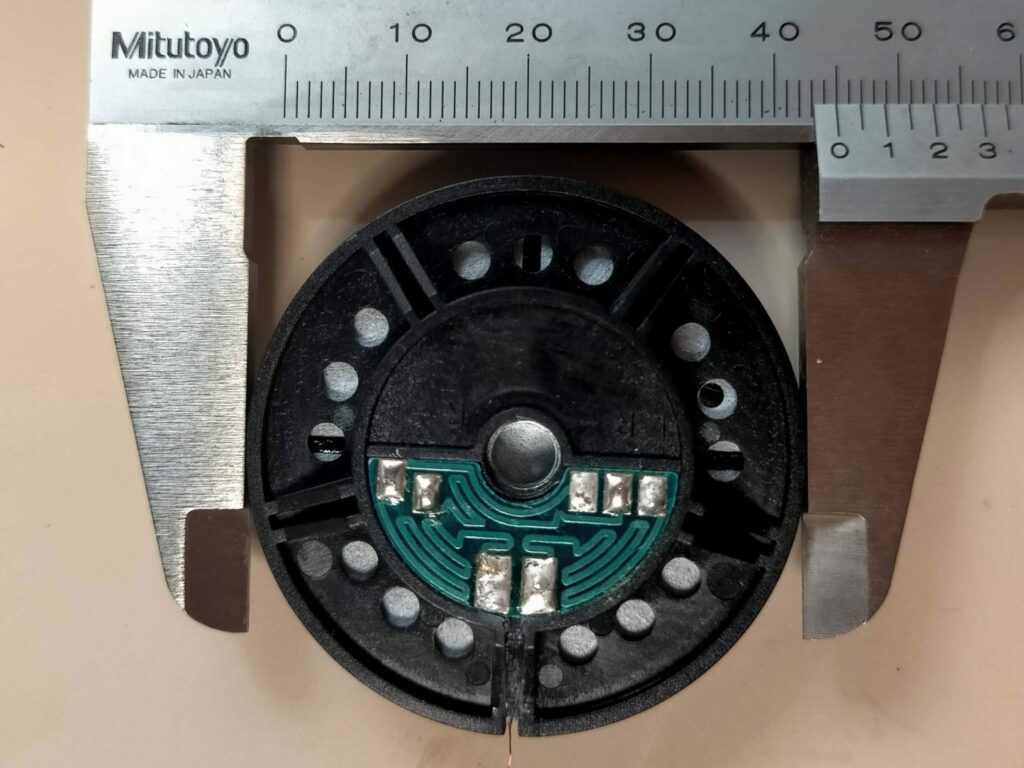

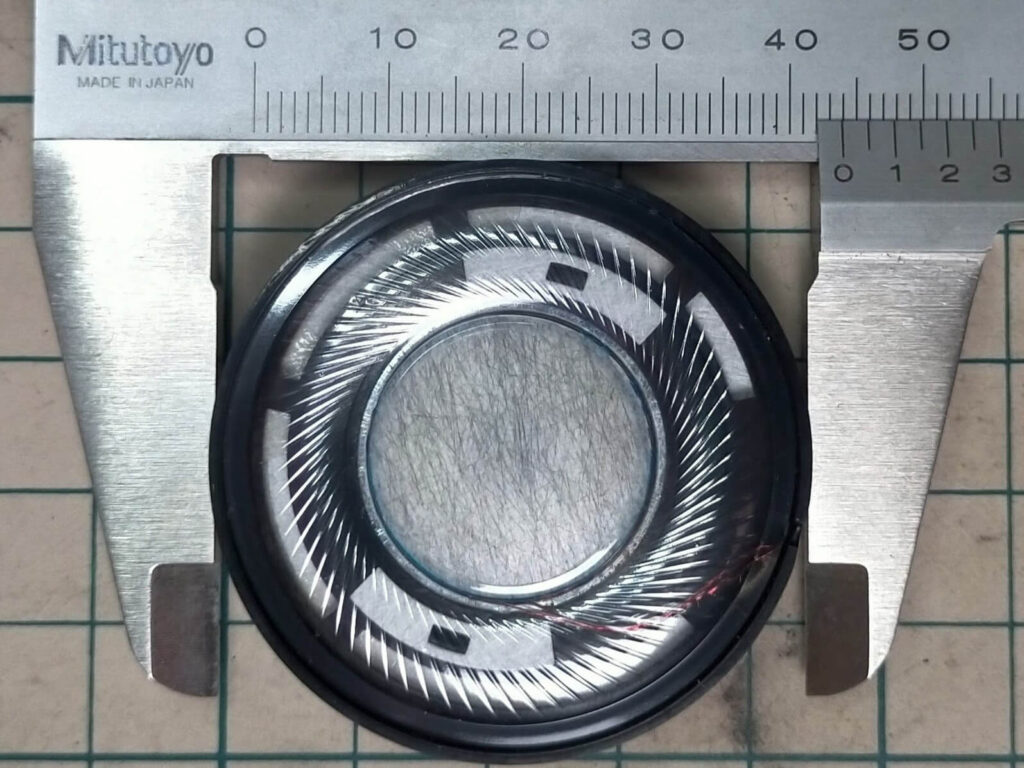

![ドライバーユニット交換品実測](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20240110120644-1024x768.jpg)
![ドライバーユニット交換品実測](https://monosyuuri.com/wp-content/uploads/2024/01/IMG20240110120644-1024x768.jpg)
聴き比べ
左は純正ドライバーユニットのまま右ドライバーユニットだけAliExpressで購入したドライバーユニットに交換して実際に音楽を左右片側づつ聴き比べると純正ドライバーより低音の響きが乏しくなったことがわかります。
とは言っても普通に左右両方を耳にあてて音楽を聴いても全く違和感はない程度です。
しかしネット上の周波数別サンプル音源で純正ドライバーと交換したドライバーを聞き比べると49歳の耳でも性能差がはっきりわかりましたので下表にまとめました。
![]() ![]() 純正ドライバー | ![]() ![]() 交換ドライバー | |
---|---|---|
20~600Hz | 良好 | ボリュームをかなり上げるとカタカタと異音を発する |
800~14KHz | 良好 | 少し高い周波数の音も一緒に聞こえる |
15KHz | 良好 | 聞こえない |
全周波数で | 高解像度で明瞭感がある | 音量が若干小さい |
まずドライバーサイズが1mm小さくなったからか低音が乏しくなりました。
両耳ヘッドホンにあてて音楽を聴いているとほとんど気にならない程度ではあります。
どうしても気になるのであればアリエキスプレスで購入したドライバーユニットの商品説明欄にドライバー裏側の黒いシールを外すと低音の響きが良くなると記載がありましたので、シールを外すか外したところに純正のフィルターを入れると良いかもしれません。
次にインピーダンスですが、インピーダンスはボイスコイルの銅線の細さと長さで決まります。交換後37Ω→32Ωに変化したので抵抗が減り音量が大きくなると思っていたのですが実際聞き比べると全周波数を通して音量は小さくなりました。
こうして周波数別のサンプル音源で聞き比べると素人でもHPH-MT8の性能の良さがわかるので現代的な設計の疲れにくい装着感でありながらフラットにすべての音域を正確に再生できるHPH-MT8をたくさんのプロが使っていることに納得しました。
もしドライバーユニット交換で高い修理代を払うなら新たにHPH-MT8を購入しても良いと思いました。
